Disjoncteur calibrage section câble : le tableau à connaître pour ne jamais se tromper

Temps de lecture : 9 minutes

Le sujet du disjoncteur, de son calibrage et de la section de câble revient dans presque tous les projets électriques. Un calibre trop faible fait disjoncter sans cesse. Un calibre trop fort laisse le câble chauffer sans que rien ne réagisse. Ce guide explique comment associer les deux, avec les valeurs de la norme NF C 15-100.

Pourquoi le calibre du disjoncteur doit suivre la section du câble

Un câble électrique chauffe quand il est traversé par du courant. Plus la section est fine, plus il chauffe pour une même intensité. La section, c’est la surface du cuivre à l’intérieur du câble, exprimée en mm².

Le disjoncteur est là pour couper avant que cet échauffement n’abîme l’isolant. Son calibre, exprimé en ampères (A), est le courant maximal qu’il laisse passer durablement. Il doit donc rester inférieur ou égal à ce que le câble supporte.

C’est un principe central de la norme NF C 15-100, qui encadre les installations électriques des logements. Les organismes comme le Consuel vérifient d’ailleurs cette cohérence avant la mise en service d’une installation neuve.

Sur ce type de chantier, on constate souvent que le tableau est bien câblé au départ, puis modifié plus tard. Un occupant remplace un 16 A par un 20 A sur un circuit en 1,5 mm² « parce que ça disjonctait ». Le défaut est invisible, mais le câble travaille au-delà de ses limites.

Pour replacer ce sujet dans une installation complète, consultez notre guide complet du tableau électrique de la maison.

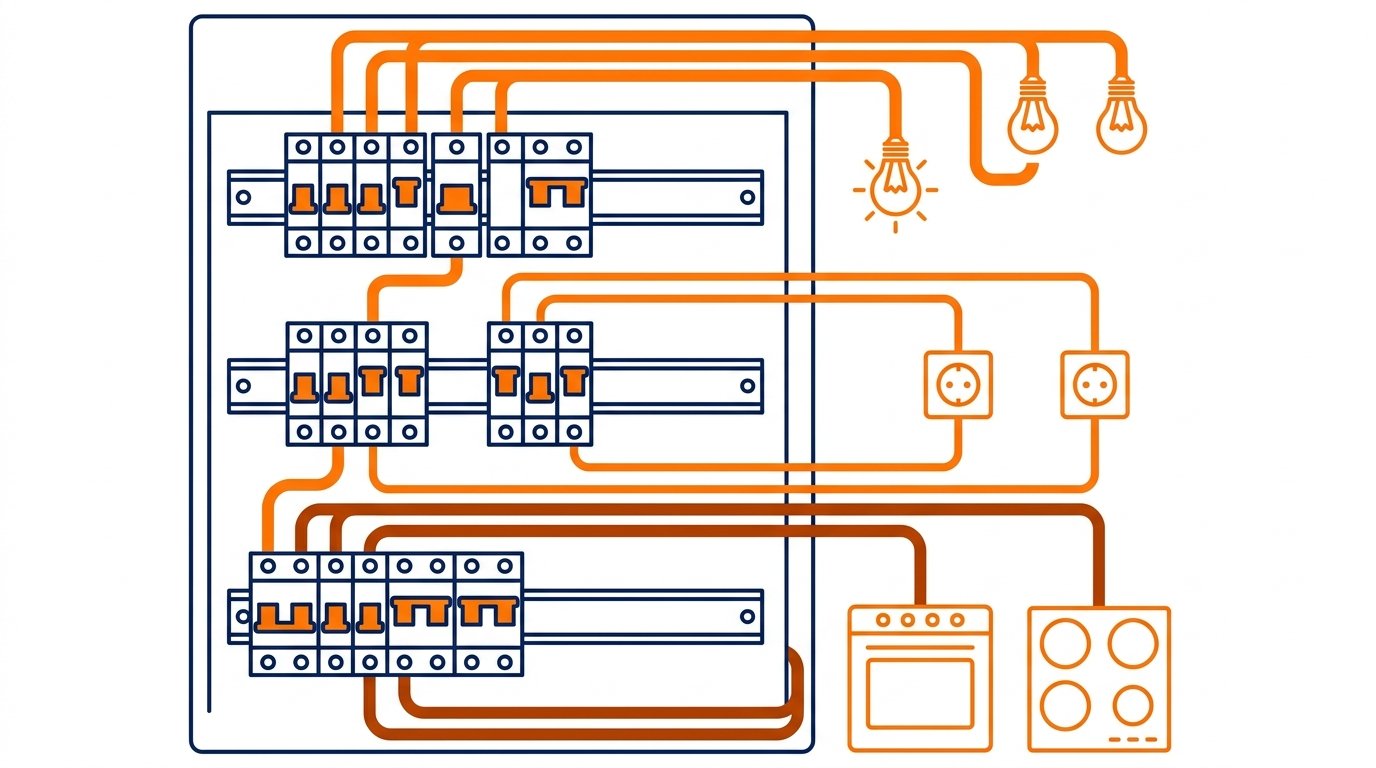

Le tableau de correspondance disjoncteur et section de câble

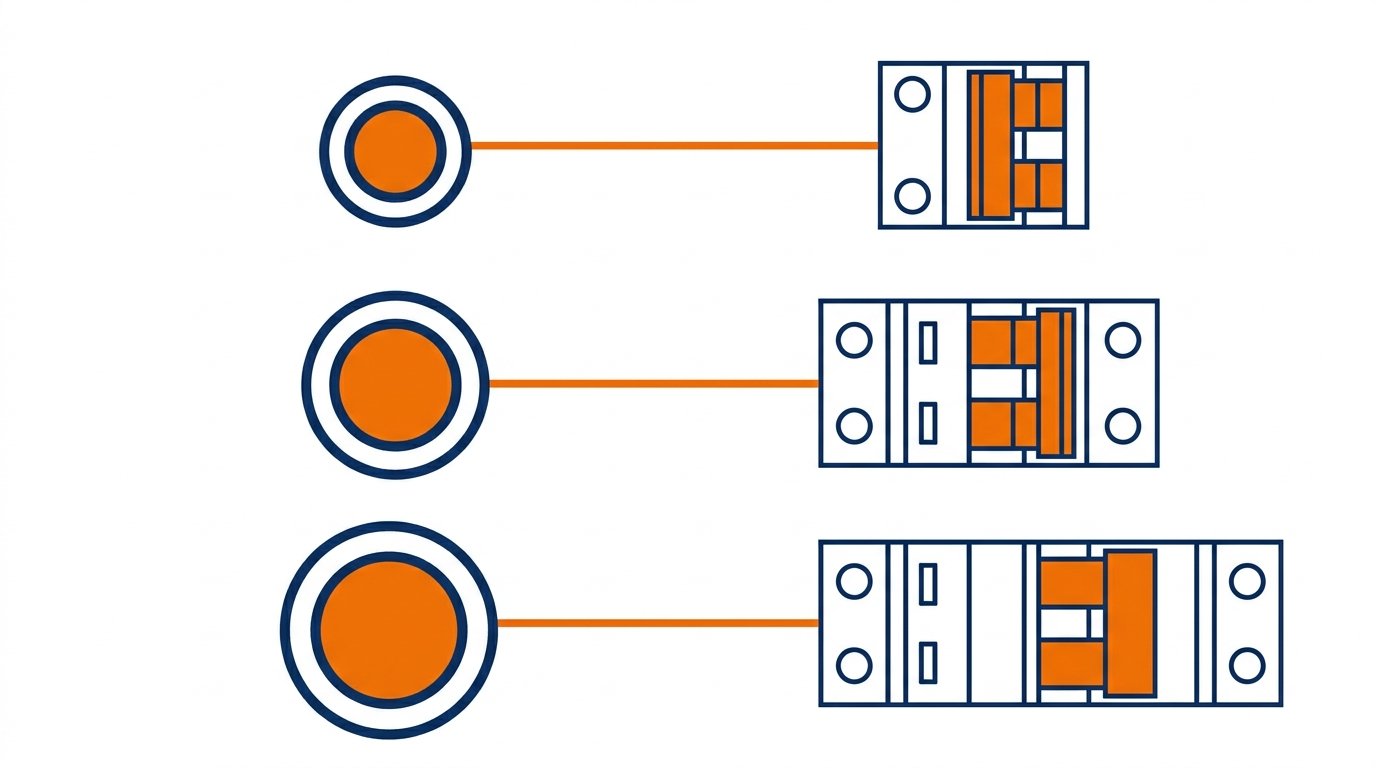

Voici les associations à retenir pour un logement, en câble cuivre et en monophasé 230 V. Ce sont des valeurs maximales : on peut toujours choisir un calibre inférieur, jamais supérieur.

Une précision utile : le fabricant Nexans publie un tableau des sections de conducteurs et calibres de protection qui reprend ces correspondances par application.

Ces valeurs valent pour un câble cuivre posé dans des conditions courantes. Un câble noyé dans une isolation épaisse ou groupé avec beaucoup d’autres évacue moins bien sa chaleur. Dans ce cas, on applique des coefficients de réduction, et la section peut devoir augmenter.

Combien de prises ou de points lumineux par circuit ?

Le calibre n’est pas la seule limite. La norme plafonne aussi le nombre de points par circuit. Un circuit de prises en 1,5 mm² protégé par 16 A accepte 8 prises. En 2,5 mm² protégé par 20 A, il en accepte 12.

Les gros appareils (four, lave-linge, lave-vaisselle) exigent un circuit spécialisé, c’est-à-dire un départ dédié depuis le tableau. Ils ne se raccordent jamais sur un circuit de prises général.

Diagnostic : votre installation est-elle bien calibrée ?

Avant de toucher au tableau, on identifie dans quel cas on se trouve. Trois situations se présentent, de la plus simple à la plus sérieuse.

Cas 1 — Tout est cohérent, il suffit de vérifier

Le disjoncteur affiche 16 A pour un câble 1,5 mm², ou 20 A pour du 2,5 mm². La section est inscrite sur le câble gainé ou sur l’étiquette du tableau. Rien à modifier : vous pouvez simplement noter la correspondance pour la suite.

Cas 2 — Le disjoncteur est plus gros que la section ne le permet

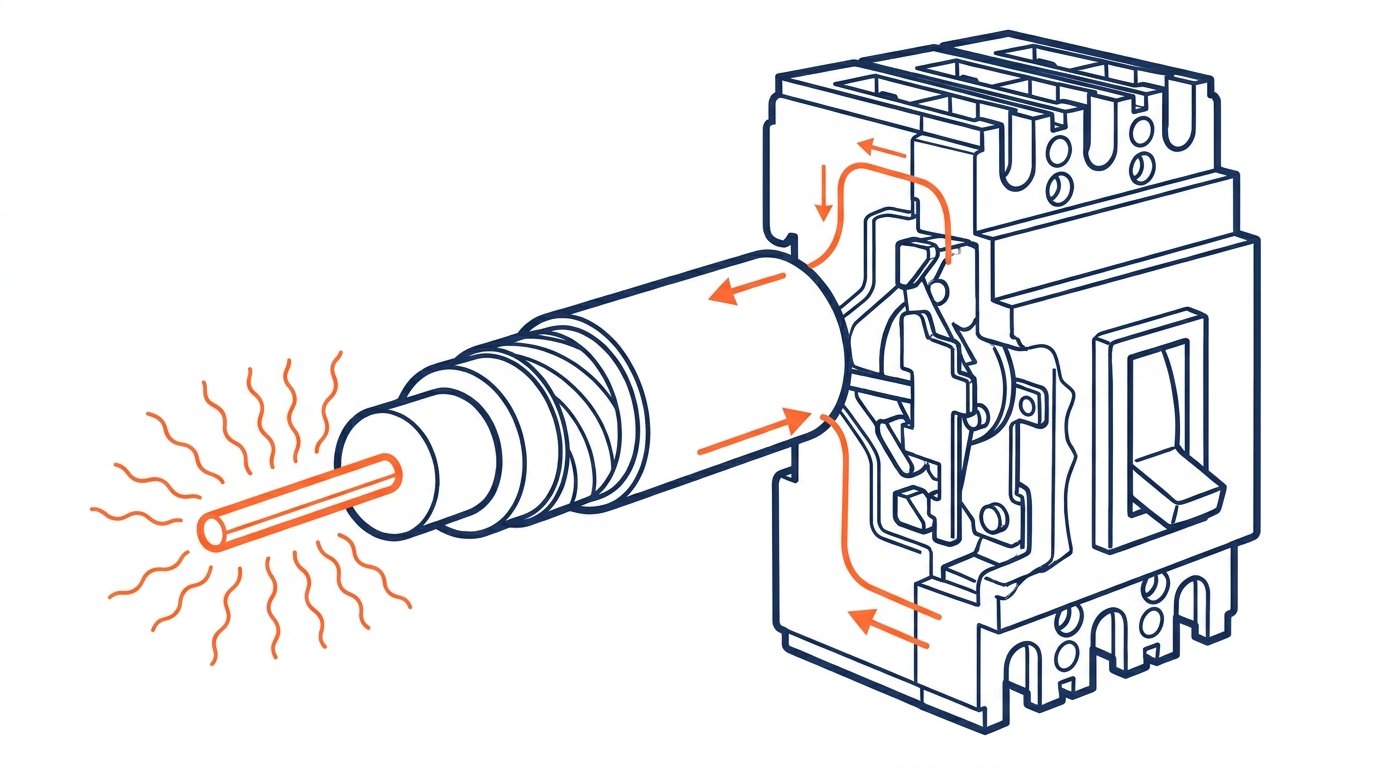

Signal d’alerte : un 20 A sur du 1,5 mm², un 32 A sur du 2,5 mm². Le câble peut chauffer sans que la protection réagisse. Il faut soit ramener le calibre au niveau de la section, soit remplacer le câble par une section adaptée.

Une erreur fréquente qu’on observe chez les maîtres d’ouvrage : croire qu’un disjoncteur qui saute est « trop faible ». En réalité, il révèle presque toujours une surcharge du circuit, qu’il faut alléger plutôt que masquer.

Cas 3 — La section est douteuse ou l’installation est ancienne

Câbles d’origine inconnue, fils sans marquage, tableau à fusibles : mieux vaut faire vérifier l’installation. Notre article sur la mise à jour d’un tableau électrique ancien détaille l’ordre des interventions à prévoir.

Longueur de câble et chute de tension : le critère oublié

Le tableau ci-dessus donne le minimum pour la protection contre l’échauffement. Mais un câble long fait aussi perdre de la tension. Au bout de la ligne, l’appareil reçoit moins de 230 V et peut chauffer ou fonctionner mal.

La NF C 15-100 limite cette chute de tension à 3 % pour l’éclairage et à 5 % pour les autres usages. On l’estime en monophasé avec la formule suivante :

chute de tension (V) = 2 × 0,0225 × longueur (m) × intensité (A) ÷ section (mm²)

Prenons un exemple concret. Un circuit en 1,5 mm² protégé par 16 A, sur 25 mètres : 2 × 0,0225 × 25 × 16 ÷ 1,5 ≈ 12 V, soit environ 5,2 %. La limite est dépassée. Il faut passer en 2,5 mm².

Ce que beaucoup de conducteurs de travaux sous-estiment : la longueur se compte tout au long du trajet réel, avec les détours par les cloisons et les plafonds, pas en ligne droite sur le plan.

Ces calculs supposent le calibre maximal atteint en continu. En pratique, le courant réel est souvent plus bas, mais on dimensionne pour le pire cas. Pour compléter, notre guide sur le câblage d’un tableau électrique étape par étape montre comment repartir les circuits.

Courbe B, C ou D : bien choisir le déclenchement

Le calibre n’est pas la seule caractéristique d’un disjoncteur. La courbe de déclenchement indique à partir de quel courant de court-circuit il coupe instantanément. Elle s’exprime par une lettre.

Dans un logement, la courbe C est la référence. Sur un très long câble, on choisit parfois la courbe B, car un court-circuit en bout de ligne produit un courant plus faible et un disjoncteur en courbe C risquerait de ne pas déclencher assez vite.

N’oubliez pas la protection complémentaire : le disjoncteur ne remplace pas le différentiel. Pour comprendre cette autre pièce du tableau, lisez notre article sur l’obligation de l’interrupteur différentiel type A.

Méthode pas à pas pour choisir le calibre du disjoncteur

Pour un nouveau circuit, on suit toujours le même raisonnement. Il évite la plupart des erreurs.

1. Identifier l’usage. Éclairage, prises, appareil spécialisé ou chauffage.
2. Calculer le courant. Intensité (A) = puissance (W) ÷ 230. Un four de 3 000 W tire environ 13 A.
3. Choisir la section minimale. Selon le tableau de correspondance, en partant de l’usage.
4. Vérifier la chute de tension. Sur plus de 20 mètres, le calcul est indispensable.
5. Choisir le calibre. Le plus proche au-dessus du courant, sans dépasser la limite de la section.
6. Choisir la courbe. C pour le domestique, B pour un câble très long.

Pour les besoins globaux d’une maison (circuits, nombre de rangées, budget), la lecture de notre guide des tarifs de l’électricité d’une maison aide à cadrer le projet.

Enfin, le tableau doit être organisé pour que chaque câble arrive proprement. C’est un point traité dans notre article sur la gaine technique de logement (GTL).

Les autres solutions quand la section ne suffit pas

Parfois, la section existante ne permet pas d’atteindre la puissance souhaitée. Trois pistes s’offrent à vous.

Augmenter la section du câble

C’est la solution la plus propre. On tire un nouveau câble de section supérieure, ce qui autorise un calibre plus élevé et réduit la chute de tension. Le coût est celui du câble et du temps de pose, surtout si les gaines sont déjà encastrées.

Créer un circuit supplémentaire

Plutôt que de forcer un circuit existant, on ajoute un départ dédié depuis le tableau. Cela répartit la charge et respecte la limite de prises par circuit. C’est souvent l’option la plus économique en rénovation légère.

Réduire la consommation du circuit

Déplacer un appareil énergivore sur un autre circuit peut suffire. Un radiateur et un four sur la même ligne, par exemple, sont vite en surcharge. Cette solution ne coûte presque rien.

🆘 SOS chantier : comment corriger les erreurs fréquentes ?

Le disjoncteur saute dès que plusieurs appareils fonctionnent

Le circuit est en surcharge : la somme des appareils dépasse le calibre. La bonne réponse est de répartir les appareils sur plusieurs circuits, pas d’augmenter le calibre. Si la section le permet et que la norme l’autorise, un passage de 16 A à 20 A n’est possible qu’à condition que le câble fasse au moins 2,5 mm².

Un disjoncteur 20 A a été posé sur du câble 1,5 mm²

C’est la non-conformité la plus courante en rénovation. Le câble est sous-protégé et peut chauffer. Ramenez le calibre à 16 A, ou remplacez le câble par du 2,5 mm² sur tout le circuit. Un simple changement de disjoncteur sans changer le câble ne règle rien dans le second cas.

Ce type de défaut est quasi systématique dans les installations bricolées au fil des années : on rajoute des prises sur une ligne existante sans jamais reprendre le calcul d’origine.

Le câble est chaud ou le tableau sent le brûlé

Coupez le circuit concerné et ne le remettez pas en service. Vérifiez les serrages des bornes, qui sont la première cause d’échauffement, puis la section et le calibre. Faites intervenir un électricien si l’isolant est marqué ou fondu. Prévenir vaut mieux : resserrer les bornes lors d’une vérification annuelle limite fortement ce risque.
