Gaine technique logement GTL : le guide complet aux normes NF C 15-100

Temps de lecture : 11 minutes

Qu’est-ce que la GTL et pourquoi est-elle obligatoire ?

La gaine technique logement, ou GTL, est une colonne verticale qui regroupe tous les points d’entrée des réseaux électriques et de communication d’un logement. Elle centralise le compteur, le disjoncteur de branchement, le tableau électrique et le coffret de communication dans un seul volume identifié.

Cette obligation découle de la norme NF C 15-100, précisément de son amendement A5 publié en 2015. Depuis cette date, tout logement neuf, ainsi que toute rénovation totale de l’installation électrique, doit intégrer une GTL conforme. L’objectif est double : faciliter la maintenance et garantir une séparation nette entre les courants forts (électricité) et les courants faibles (téléphone, informatique, télévision).

Avant la GTL, le tableau électrique était souvent isolé, parfois dans un placard éloigné de l’arrivée des réseaux de communication. Résultat : des câblages improvisés, des goulottes ajoutées après coup, et une maintenance compliquée pour l’électricien qui intervient des années plus tard.

Sur ce type de chantier, on constate souvent que les propriétaires découvrent l’existence de la GTL uniquement au moment du raccordement Internet, quand le technicien fibre cherche le coffret de communication et ne le trouve pas dans une installation antérieure à 2015.

La séparation entre courants forts et courants faibles n’est pas une contrainte administrative gratuite. Un câble électrique et un câble réseau posés côte à côte sur une longueur importante génèrent des perturbations électromagnétiques qui dégradent la qualité du signal internet ou téléphonique. En regroupant ces deux familles de réseaux dans des compartiments distincts mais proches, la GTL limite ce risque tout en gardant une seule zone d’intervention pour l’électricien comme pour le technicien télécom.

Neuf ou rénovation : faut-il une GTL complète ?

Toutes les situations ne demandent pas le même niveau d’intervention. Avant de se lancer, mieux vaut identifier dans quel cas se trouve le logement.

Cas 1 — Construction neuve ou rénovation totale de l’électricité

Dans ce cas, la GTL complète est obligatoire, sans exception. Elle doit être posée dès le gros œuvre terminé, avant la pose du placo, pour que la goulotte soit intégrée au mur ou en applique selon le choix retenu. Le tableau électrique vient se fixer directement à l’intérieur de cette gaine, avec le coffret de communication juste au-dessus ou en dessous selon le modèle choisi.

Cas 2 — Rénovation partielle sur logement ancien

Si seule une partie de l’installation est reprise (ajout d’un circuit, remplacement d’un tableau vétuste sans toucher au reste), la norme NF C 15-100 ne s’applique pas dans sa totalité, mais certaines règles de sécurité restent incontournables : présence d’un disjoncteur différentiel adapté, mise à la terre effective, sections de câbles conformes. Une mise à niveau progressive vers une GTL, même partielle, reste recommandée à chaque intervention.

Ce que beaucoup de maîtres d’ouvrage sous-estiment : une rénovation électrique partielle mal anticipée oblige souvent à recommencer un an plus tard quand un second poste de travaux (cuisine, salle de bain) impose finalement une remise aux normes complète.

Dimensions, emplacement et composition de la GTL

La norme NF C 15-100 fixe des dimensions précises selon la surface du logement. Ces cotes ne sont pas de simples recommandations : elles conditionnent la conformité de l’installation lors du diagnostic électrique.

Où implanter la GTL dans le logement ?

La GTL doit se trouver dans le logement lui-même, hors pièces humides (salle de bain, WC, buanderie fermée) ou dans une annexe directement accessible comme un garage attenant ou un cellier. Elle ne doit jamais être placée derrière une porte à clé qui limiterait l’accès en cas d’urgence, ni dans un espace non ventilé qui favoriserait la condensation sur les câbles.

En pratique, quand on a comparé plusieurs implantations sur des chantiers similaires, la différence est nette : une GTL positionnée près de l’entrée du logement, proche du point de pénétration des réseaux, réduit la longueur de câblage et facilite les interventions futures, alors qu’une GTL reléguée en fond de couloir complique chaque visite de maintenance.

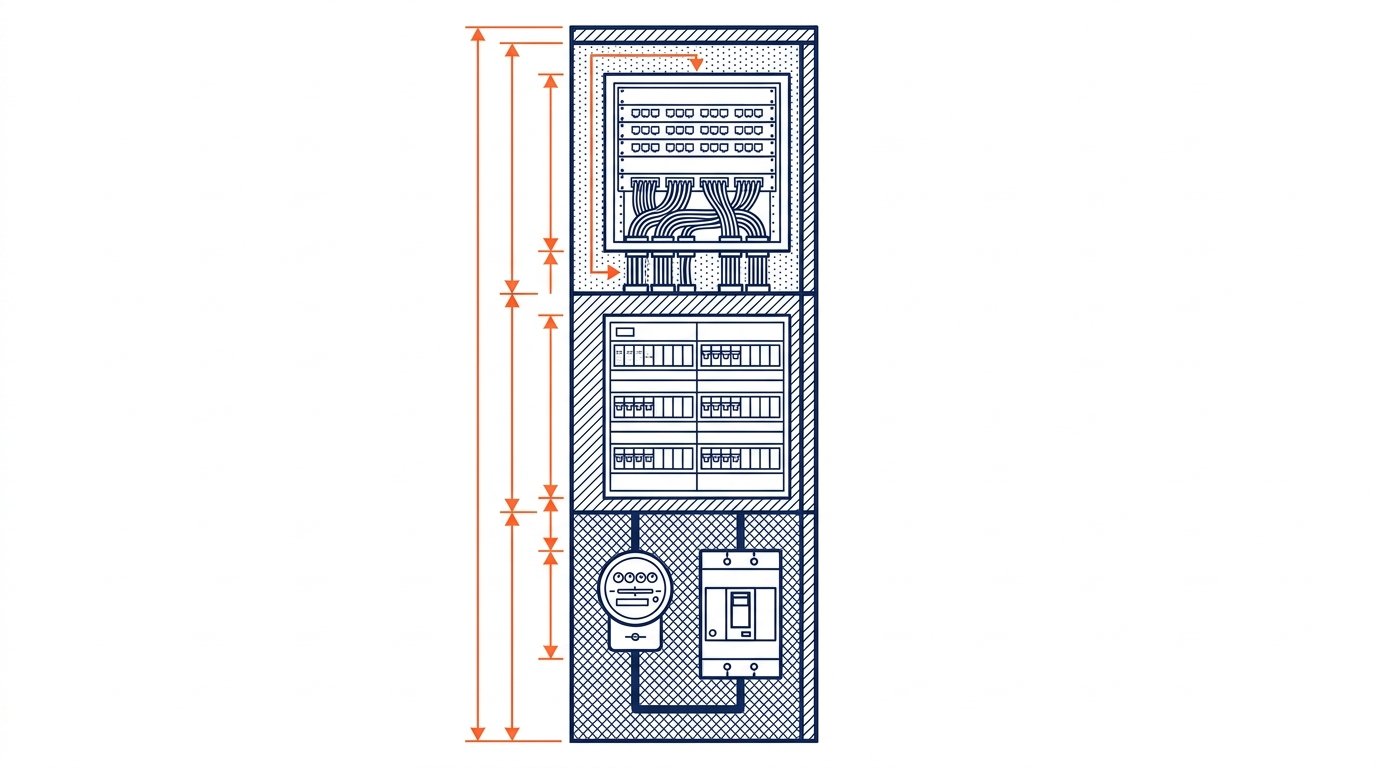

Ce que contient une GTL conforme

Une GTL complète regroupe systématiquement plusieurs éléments, du bas vers le haut de la goulotte :

• Le compteur électrique, parfois positionné en limite de propriété selon le distributeur
• Le disjoncteur de branchement (disjoncteur d’abonné), qui protège l’ensemble de l’installation
• Le tableau électrique avec ses disjoncteurs divisionnaires et son interrupteur différentiel
• Le coffret de communication (VDI), regroupant téléphone, réseau informatique et télévision
• Une prise de courant dédiée, obligatoire pour l’alimentation d’équipements de maintenance ou d’une box internet

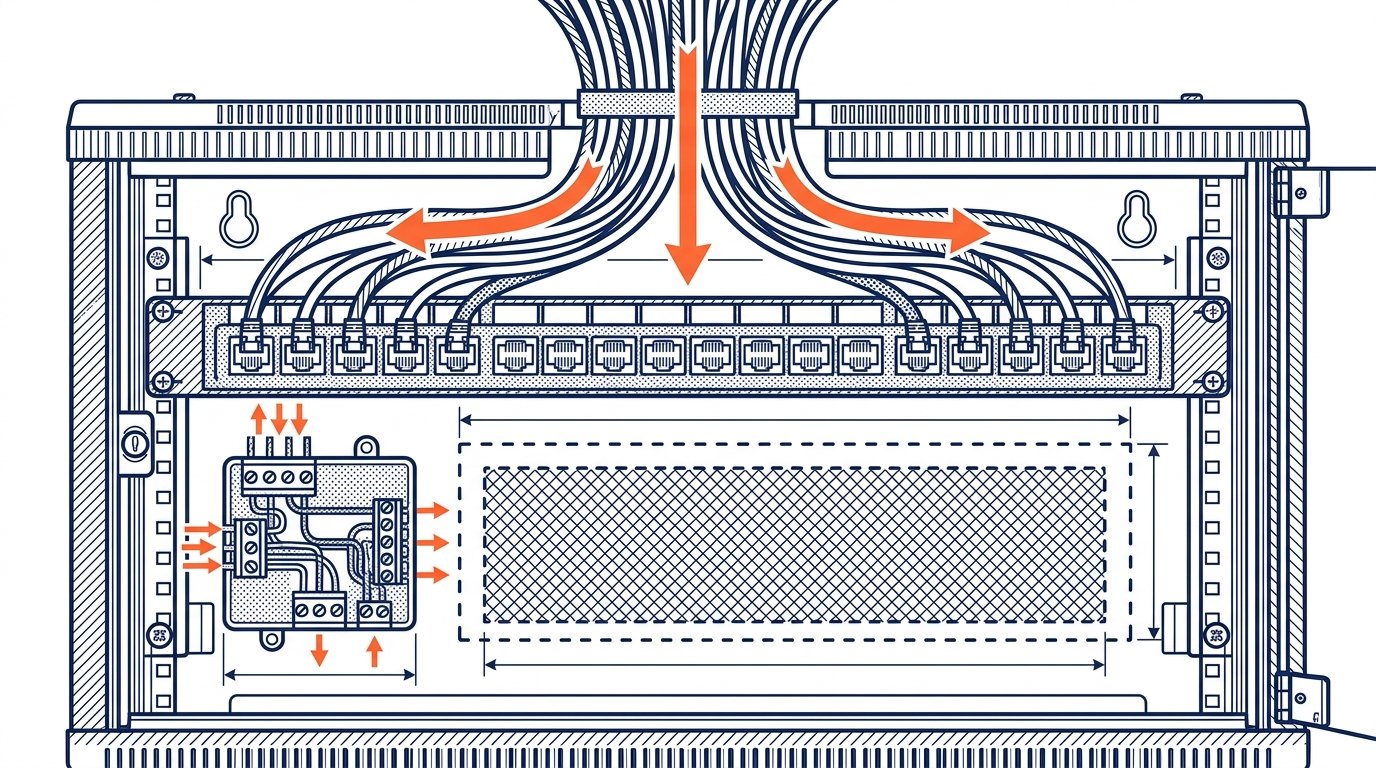

Le coffret de communication et les grades VDI

Le coffret de communication, aussi appelé tableau VDI (Voix, Données, Images), centralise les réseaux de courants faibles. Il contient au minimum un DTI (dispositif de terminaison intérieure, point de raccordement avec l’opérateur téléphonique), un panneau de brassage RJ45 et une réserve d’espace pour l’arrivée fibre optique.

Trois grades définissent le niveau de performance de ce coffret :

• Grade 1 : câblage téléphonique simple, aujourd’hui obsolète pour un logement neuf
• Grade 2 : câblage en catégorie 6 blindée, débit jusqu’à 1 Gbit/s, c’est le minimum exigé par la norme NF C 15-100 dans le neuf
• Grade 3 : câblage catégorie 6A ou fibre optique, débit jusqu’à 10 Gbit/s, recommandé pour anticiper les usages multi-gigabit sans reprendre le câblage encastré

Dans les DTU et guides techniques, cette contrainte de grade est souvent traitée comme un détail secondaire — pourtant, en chantier, le choix du grade conditionne directement la capacité du logement à évoluer vers la fibre ou la domotique sans travaux lourds dix ans plus tard.

GTL préfabriquée, maçonnée ou bois : quelle solution choisir ?

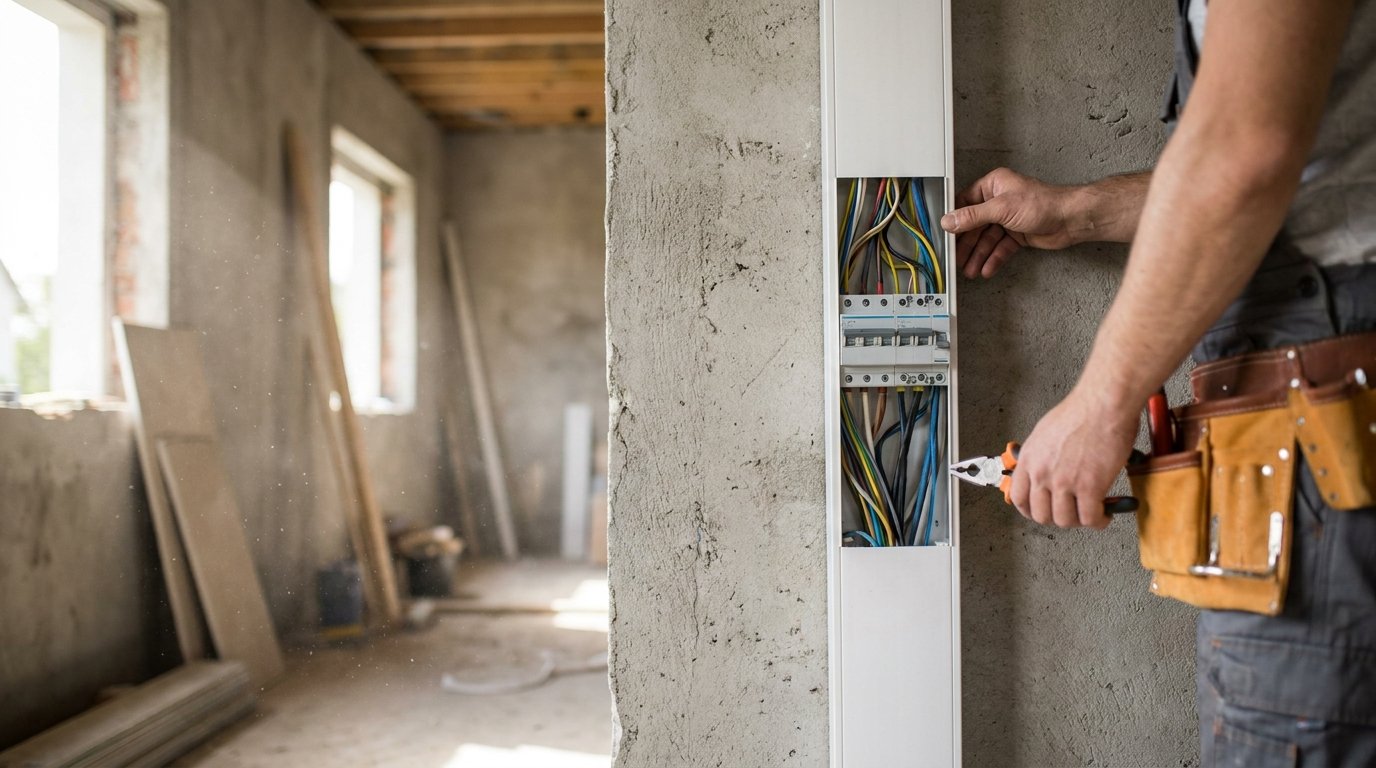

La goulotte PVC préfabriquée reste la solution la plus répandue en construction neuve. Rapide à poser, elle s’intègre directement dans la cloison ou en applique sur un mur porteur, et elle respecte d’office les cotes normalisées si le modèle est certifié NF.

La GTL maçonnée trouve sa place en rénovation lourde, notamment quand la configuration des murs porteurs impose une niche dédiée. Elle demande davantage de temps de mise en œuvre, mais elle s’adapte à des volumes atypiques que les kits préfabriqués ne couvrent pas toujours.

La solution bois, plus rare, reste utilisée dans certains projets d’architecture où l’esthétique de la GTL est visible et doit s’accorder avec une décoration intérieure spécifique. Elle exige un traitement ignifuge conforme et un montage soigné pour respecter les distances de sécurité autour des équipements électriques.

Pour un logement ancien sans réserve de place, une solution intermédiaire consiste à regrouper l’essentiel (tableau électrique et coffret de communication) sur un panneau technique unique fixé au mur, sans recréer une goulotte complète. Ce n’est pas strictement conforme à la lettre de la norme, mais cela améliore nettement la sécurité et la lisibilité de l’installation existante.

Côté budget, l’écart entre ces solutions reste significatif. Une goulotte PVC préfabriquée certifiée NF représente le poste le moins cher à l’achat, mais son coût de pose dépend fortement du moment de l’intervention : posée avant le placo, elle prend quelques heures ; posée après coup sur un mur fini, elle impose des saignées et une reprise de finition qui alourdissent nettement la facture. La GTL maçonnée coûte plus cher en main-d’œuvre mais évite ces reprises quand elle est anticipée dès la phase de gros œuvre.

🆘 SOS chantier : comment corriger les erreurs fréquentes ?

La GTL a été sous-dimensionnée dès le départ

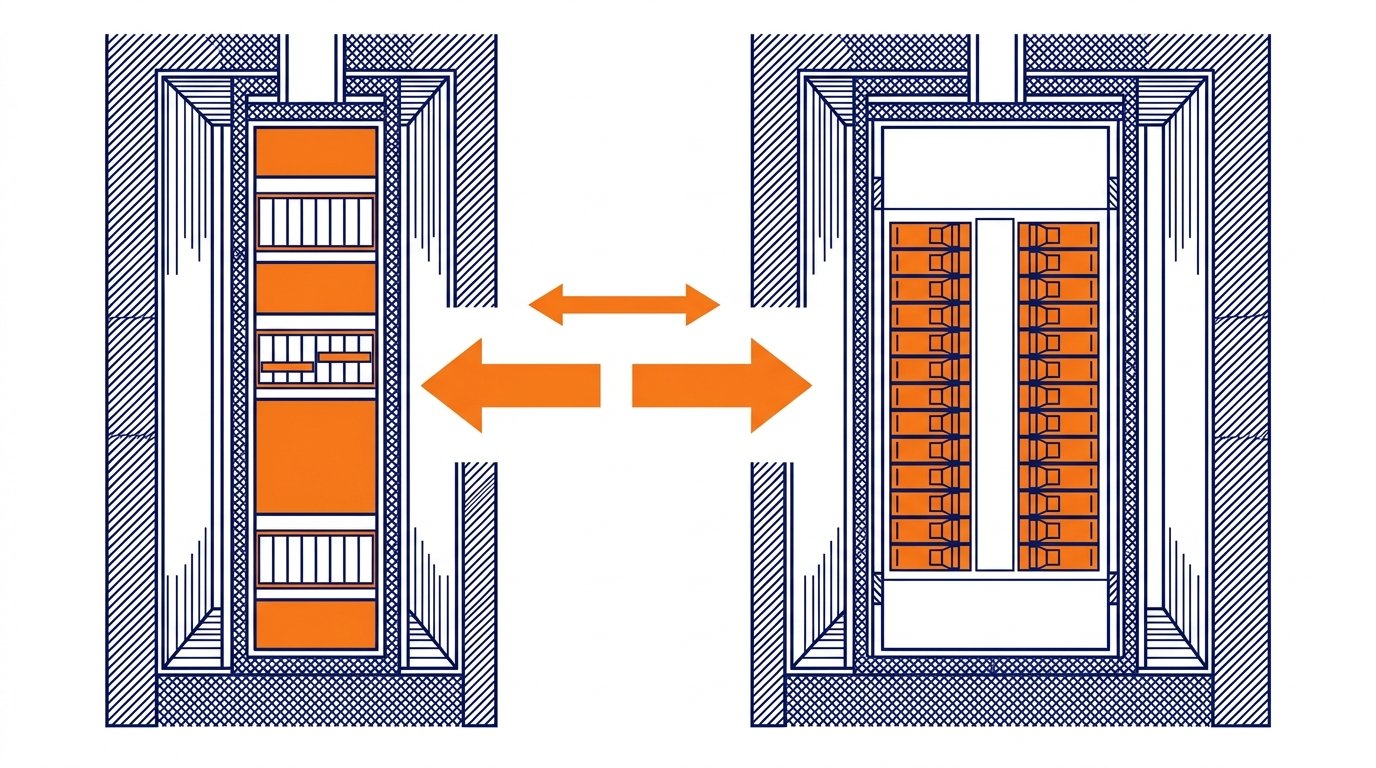

C’est l’erreur la plus coûteuse à corriger. Une GTL de 250 mm posée dans un logement qui reçoit ensuite une pompe à chaleur, une borne de recharge véhicule électrique ou un système domotique complet se retrouve saturée en quelques années. La seule solution de rattrapage consiste souvent à ajouter un tableau électrique secondaire à proximité, relié au tableau principal, ce qui complique la lisibilité de l’installation. Mieux vaut, dès la conception, prévoir une largeur de 355 mm dès que le budget le permet, même dans un petit logement.

L’implantation ne respecte pas les distances de sécurité

Une GTL installée dans une salle de bain, un WC ou un placard totalement fermé sans ventilation ne respecte pas les exigences de la norme NF C 15-100. La conséquence directe : un refus de conformité lors du diagnostic électrique obligatoire à la revente. La correction impose de déplacer physiquement le tableau et le coffret de communication vers un emplacement conforme, une opération lourde qui implique souvent de reprendre une partie du câblage.

La prise de courant dédiée ou le câblage RJ45 ont été bâclés

Un câble réseau serti selon deux normes différentes (T568A d’un côté, T568B de l’autre) produit un lien réseau inutilisable, une erreur classique en auto-installation. De même, l’oubli de la prise de courant dédiée dans la goulotte oblige à tirer une rallonge depuis une autre pièce, une solution non conforme et potentiellement dangereuse. Ce type de défaut est quasi systématique quand le câblage de communication est confié à un installateur qui ne maîtrise pas les deux corps de métier, électricité et réseaux.

❓ Questions fréquentes sur la gaine technique logement GTL

La GTL ne concerne pas uniquement le neuf : elle influence aussi les choix d’implantation lors de la pose d’une cloison, en particulier dans les zones soumises aux règles applicables aux pièces humides, où l’implantation d’équipements électriques reste strictement encadrée.

Les travaux d’électricité en second œuvre ne s’improvisent pas : la GTL en est souvent le point de départ, avant même le choix des circuits et des prises de chaque pièce.
