Câbler un tableau électrique : guide complet étape par étape

Temps de lecture : 12-15 minutes

<\!-- Section Essentiel à retenir -->

<\!-- Checklist Widget -->

<\!-- Sommaire cliquable -->

1. Pourquoi câbler un tableau électrique ? Risques et réglementation

Le tableau électrique est le cœur de l’installation électrique d’une maison. C’est lui qui distribue l’énergie à tous les circuits de la maison, et qui les protège en cas de surcharge ou de court-circuit. Bien câbler son tableau électrique, c’est donc assurer la sécurité électrique de tout le bâtiment.

Sur ce type de chantier, on constate souvent que les propriétaires ignorent l’importance d’une installation conforme aux normes. Pourtant, une mauvaise configuration du tableau électrique peut entraîner des risques graves : électrocution, incendies électriques, ou fonctionnement défaillant de la protection différentielle.

Les risques majeurs d’un mauvais câblage

Un tableau électrique mal câblé expose à plusieurs dangers importants :

• Risque d’électrocution : si les éléments de protection (disjoncteurs, interrupteurs différentiels) ne sont pas correctement connectés
• Incendies électriques : causés par des surcharges, des courts-circuits non détectés, ou des connexions mal serrées
• Perte de protection : si les circuits ne sont pas correctement protégés individuellement
• Non-conformité légale : ce qui rend l’installation dangereuse et compromet les assurances

Cadre réglementaire en France

La norme NF C 15-100 encadre l’installation électrique domestique. Elle impose notamment :

• Un disjoncteur général de 30 A ou 60 A selon l’abonnement
• Minimum 2 interrupteurs différentiels 30 mA (Type AC et Type A)
• Des disjoncteurs divisionnaires calibrés en fonction du circuit protégé
• Le respect strict du code couleur des conducteurs
• Une vérification obligatoire par Consuel avant mise en service

Dans les DTU, cette contrainte est souvent ignorée — pourtant, en chantier, elle fait la différence. Consuel (Comité national pour la sécurité des usagers de l’électricité) effectue des contrôles obligatoires pour valider la conformité avant branchement du disjoncteur EDF.

2. Quand faut-il câbler ou recâbler son tableau électrique ?

Vous vous demandez si votre tableau a besoin d’une révision ou d’un recâblage complet ? Voici les signes d’alerte :

• Disjoncteur qui saute régulièrement : surcharge, court-circuit ou mauvaise configuration
• Feu de couleur orangé dans les disjoncteurs ou interrupteurs différentiels
• Modification de l’installation : ajout de circuits, augmentation de puissance, changement d’usage de pièces
• Ancien tableau : installation datant de plus de 15-20 ans sans mise à jour (fusibles au lieu de disjoncteurs)
• Inspection obligatoire : avant vente d’un bien, une inspection électrique est exigée par la loi
• Travaux de rénovation : agrandissement de la maison, changement de chauffage (passage au tout-électrique)

3. Matériel et outils nécessaires pour câbler un tableau électrique

Éléments de protection (obligatoires)

Avant tout, voici le matériel de protection que vous devrez installer dans votre tableau :

Composant	Nombre minimum	Calibre / Type	Fonction
Disjoncteur général	1	30 A ou 60 A	Coupe principale, protection avant tous les circuits
Interrupteur différentiel (Type AC)	1-2	30 mA, 63 A	Protection des circuits normaux (éclairage, prises)
Interrupteur différentiel (Type A)	1	30 mA, 63 A	Protection lave-linge, plaques de cuisson, circuits spécialisés
Disjoncteur divisionnaire	8-12+	10 A, 16 A, 20 A, 32 A	Protection individuelle de chaque circuit

Calibrage des disjoncteurs par circuit (norme NF C 15-100)

Type de circuit	Calibre disjoncteur	Section câble minimum
Éclairage	10 A	1.5 mm²
Prises classiques (220V)	16 A	2.5 mm²
Chauffage, convecteurs	20 A	2.5 mm² (ou 4 mm² si +30 m)
Lave-linge, sèche-linge	20 A	2.5 mm²
Plaque de cuisson, four	32 A	6 mm² (ou 10 mm² si +30 m)
Chauffe-eau électrique	20 A	2.5 mm²

Outils et équipements de sécurité

Pour travailler en sécurité sur un tableau électrique, vous aurez besoin de :

• Testeur de tension / détecteur de phase : indispensable pour vérifier l’absence de courant
• Tournevis isolé plat et cruciforme : pour desserrer/serrer les bornes
• Gants de sécurité isolants : classe 0 minimum (1000 V)
• Lunettes de protection : contre les projections accidentelles
• Multimètre : pour vérifier la continuité et tester les circuits
• Étiquettes et marqueurs : pour identifier chaque circuit (obligatoire)
• Pince à dénuder : pour préparer les extrémités des câbles
• Tournevis testeur avec LED : pour vérifier l’absence de tension avant toute manipulation
• Cadenas et affiche « NE PAS ENCLENCHER » : pour consigner le disjoncteur général durant les travaux

4. Guide étape par étape : câbler un tableau électrique

Étape 1 : Préparation et sécurité (OBLIGATOIRE)

⚠️ SÉCURITÉ : Cette étape ne doit jamais être sautée.

1. Couper le disjoncteur général et le consigner avec un cadenas ou une affiche « NE PAS ENCLENCHER »
2. Vérifier l’absence de tension avec un testeur de phase sur tous les points de contact. Insister particulièrement sur la borne d’entrée principale
3. Mettre en place les EPI : gants isolants, lunettes de protection
4. Préparer un schéma de câblage montrant chaque circuit et sa protection (travail préalable à l’arrêt du disjoncteur)

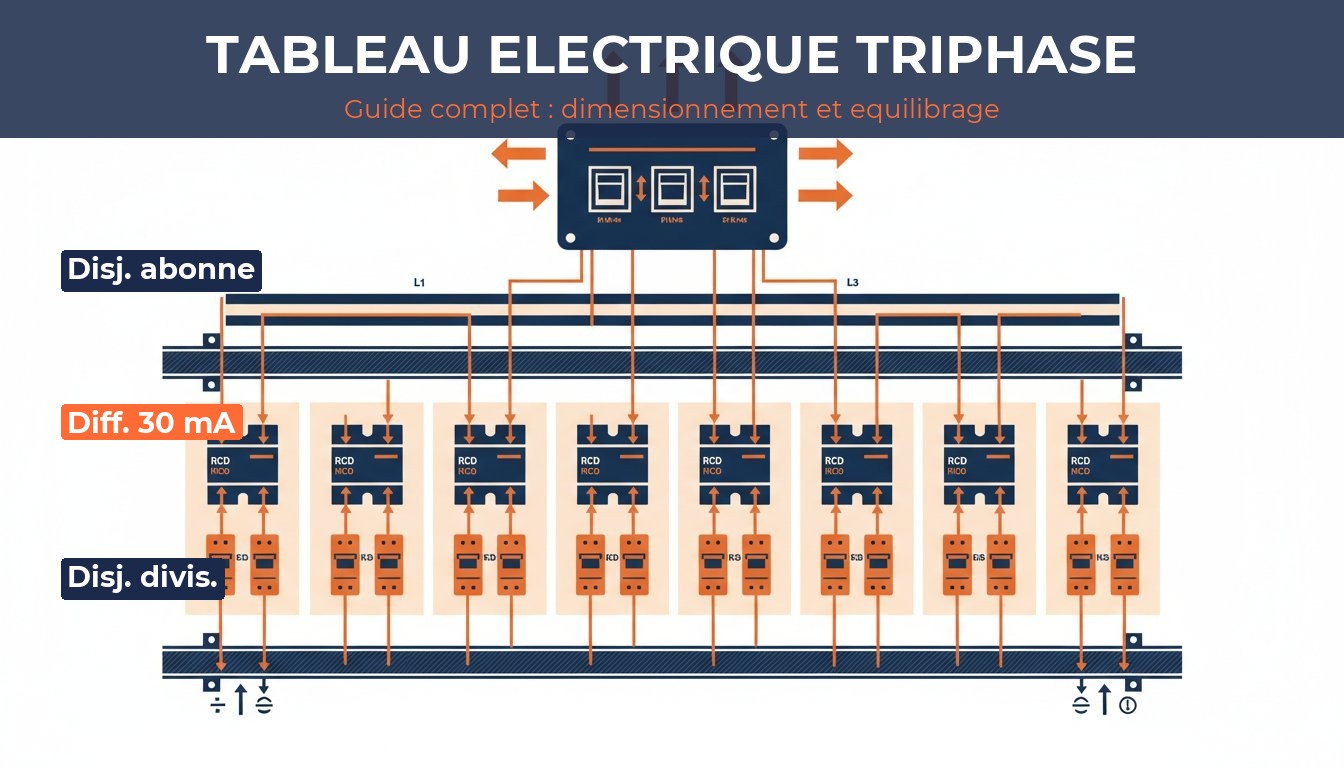

Étape 2 : Organiser l’intérieur du tableau

Avant de poser quoi que ce soit, organisez l’espace :

1. Installer les rails DIN (profilés métalliques horizontaux) si absence
2. Placer le disjoncteur général en haut à gauche (convention)
3. Prévoir les interrupteurs différentiels immédiatement en dessous du disjoncteur général
4. Organiser les disjoncteurs divisionnaires par groupe (éclairage, prises, gros appareils)
5. Laisser de l’espace libre pour extensions futures (25 % minimum recommandé)

Étape 3 : Câblage du disjoncteur principal

Le câblage du disjoncteur principal se fait en trois temps :

1. Disjoncteur général : raccorder le câble d’entrée (venant du réseau EDF ou du compteur)
   • Borne supérieure : phase entrant (câble marron ou rouge)
   • Borne inférieure : phase sortant (vers interrupteurs différentiels)
2. Neutre : depuis le compteur vers le bornier de neutre (câble bleu)
   • Connecter directement au bornier de neutre (généralement une barre en laiton)
3. Terre (PE) : depuis le compteur vers le bornier de terre (câble vert-jaune)
   • Connecter directement au bornier de terre

Points clés :

• Vérifier que tous les câbles sont bien dénudés (environ 5-8 mm)
• Serrer fortement les borniers sans forcer (risque de rupture)
• Vérifier la continuité des connexions avec un multimètre

Étape 4 : Installation des interrupteurs différentiels

1. Interrupteur différentiel Type AC (protection des circuits normaux)
   • Raccorder en sortie du disjoncteur principal (borne amont)
   • Phase entrante, puis neutre entrant
   • Sortie : vers les disjoncteurs divisionnaires d’éclairage et prises
2. Interrupteur différentiel Type A (protégeant gros appareils)
   • Même branchement que Type AC, mais dédié aux appareils sensibles (lave-linge, four, chauffe-eau)
3. Vérifier le test de déclenchement du bouton « Test » sur chaque interrupteur différentiel (doit couper immédiatement la protection)

Étape 5 : Installation des disjoncteurs divisionnaires

Chaque disjoncteur protège un circuit spécifique. Le branchement se fait ainsi :

1. Raccorder la sortie de l’interrupteur différentiel (phase + neutre) aux borniers d’amont des disjoncteurs divisionnaires
2. Brancher chaque circuit (éclairage, prises, chauffage, etc.) à son disjoncteur
   • Phase : borne supérieure du disjoncteur
   • Neutre : directement au bornier de neutre (commun à tous)
   • Terre : au bornier de terre
3. Respecter le calibrage de chaque disjoncteur en fonction du circuit protégé (voir tableau plus haut)
4. Identifier chaque circuit avec un étiquette précise (ex. « Éclairage couloir RDC », « Prises cuisine »)

Étape 6 : Vérification avant remise en service

1. Vérifier l’absence de tension une dernière fois
2. Vérifier les tests différentiels : appuyer sur le bouton « Test » de chaque interrupteur différentiel (doit couper immédiatement)
3. Vérifier toutes les connexions : serrées, bien identifiées, pas de fils dénudés
4. Enclencher le disjoncteur principal et tester l’allumage progressif (d’abord une lumière, puis graduel)
5. Faire intervenir Consuel pour la validation officielle avant d’augmenter la charge

5. Électricien professionnel ou DIY ? Quelle solution choisir

Quand faire appel à un électricien agréé (recommandé)

Plusieurs situations justifient de confier le travail à un professionnel :

• Vous ne possédez pas les compétences électriques requises (même si vous êtes bricoleur expérimenté)
• Installation neuve ou changement de puissance : obligation légale de faire vérifier par Consuel
• Modification complexe du tableau : ajout de circuits spécialisés, passage au triphasé, changement d’abonnement
• Travaux après sinistre : incendie, inondation, ou dégâts électriques
• Accès difficile ou risque élevé : configuration complexe du bâti, installation ancienne compliquée
• Sérénité et conformité légale : électricien certifié RGE qui signe un devis et une garantie

Avantages de faire appel à un électricien

• ✓ Expertise reconnue et respect intégral des normes
• ✓ Certification Consuel intégrée au travail
• ✓ Responsabilité civile du professionnel en cas de problème
• ✓ Diagnostic complet de l’installation existante
• ✓ Assistance après-travaux et garantie décennale (pour travaux de rénovation)

Quand vous pouvez envisager le DIY (avec prudence)

Le câblage en DIY est envisageable si :

• Vous avez une expérience confirmée en électricité (au minimum travaux d’entretien)
• Il s’agit d’une modification mineure (remplacement de disjoncteur, ajout de circuit simple)
• Vous prévoyez obligatoirement une inspection Consuel après coup
• Vous disposez des outils et EPI adéquats

Coût comparatif

À titre indicatif (2026) :

• DIY : 150€ à 300€ (matériel et outils) + inspection Consuel (~60€)
• Électricien agréé : 800€ à 2000€ (selon complexité) + Consuel inclus
• Gain fiscal : MaPrimeRénov’ ou éco-PTZ pour travaux d’amélioration énergétique

6. Erreurs fréquentes et leurs conséquences

Erreur 1 : Oublier l’interrupteur différentiel Type A

Une erreur fréquente qu’on observe chez les maîtres d’ouvrage : confondre le Type AC et Type A. Le Type A est OBLIGATOIRE pour les appareils sensibles (lave-linge, plaques de cuisson).

Conséquences : Pas de protection contre les courants continus résiduels. Risque accru de dysfonctionnement ou d’électrocution lors d’une fuite à la terre.

Erreur 2 : Mauvais calibrage des disjoncteurs

Symptôme courant : mettre un disjoncteur 20A sur un circuit d’éclairage (qui devrait être 10A).

Conséquences : La protection ne fonctionne plus. Un court-circuit sur ce circuit ne sera pas détecté, risquant un départ de feu.

Erreur 3 : Section de câble insuffisante

Utiliser du câble 1.5 mm² pour un circuit prises 16A (qui requiert 2.5 mm²).

Conséquences : Échauffement excessif du câble, risque d’incendie à moyen terme, non-conformité aux normes.

Erreur 4 : Ne pas consigner le disjoncteur général

Couper le disjoncteur sans cadenas ni affiche « NE PAS ENCLENCHER ».

Conséquences : Quelqu’un pourrait enclencher accidentellement pendant vos travaux. Risque d’électrocution grave.

Erreur 5 : Mélanger les phases dans les interrupteurs différentiels

Si vous avez 2 interrupteurs différentiels, vérifier que chaque phase est bien séparée (une par interrupteur).

Conséquences : Déséquilibre des charges, risque de surcharge d’un interrupteur, protection partielle de l’installation.

Erreur 6 : Oublier de vérifier avec Consuel

Beaucoup pensent que faire vérifier par Consuel n’est qu’une formalité. C’est faux.

Conséquences : Installation non légale, assurance invalidée en cas de sinistre électrique, difficulté à revendre le bien.

Questions fréquentes (FAQ)

Faut-il une certification Consuel après avoir câblé son tableau ?

Oui, obligatoirement. Consuel (Comité national pour la sécurité des usagers de l’électricité) effectue une inspection gratuite pour valider la conformité avant la mise sous tension du réseau. Si vous avez câblé vous-même, vous devez tout de même faire appeler Consuel. En cas de non-respect, EDF peut refuser le branchement.

Quels disjoncteurs choisir pour chaque circuit ?

Le calibre du disjoncteur dépend du circuit qu’il protège : 10 A pour l’éclairage, 16 A pour les prises de courant classiques, 20 A pour le chauffage ou lave-linge, 32 A pour la plaque de cuisson. La section du câble doit être proportionnée : 1.5 mm² pour 10 A, 2.5 mm² pour 16-20 A, 6 mm² pour 32 A. Consulter la norme NF C 15-100 pour les détails complets.

Quelle section de câble pour le tableau électrique ?

La section dépend du courant du disjoncteur principal et du type d’installation : Abonnement 3 kVA en monophasé = disjoncteur 15 A, câble 4 mm² minimum. Abonnement 6 kVA = disjoncteur 30 A, câble 6 mm². Abonnement 9 kVA = disjoncteur 45 A, câble 10 mm². Pour les circuits internes, respecter le tableau en section 3.

Peut-on câbler soi-même son tableau électrique légalement ?

Techniquement, oui — le Code de la construction n’interdit pas le DIY. Mais le travail doit être conforme à la NF C 15-100 et validé par Consuel avant mise en service. En pratique, si vous n’avez pas les compétences, c’est déconseillé fortement : risques de sécurité graves, non-conformité légale, et complications lors d’une vente ou sinistre assuré.

Conclusion : Une responsabilité à ne pas prendre à la légère

Câbler un tableau électrique est un travail technique et réglementé qui exige des compétences sérieuses et du respect strict des normes. Que vous choisissiez de le faire vous-même ou de faire appel à un électricien agréé, l’inspection obligatoire par Consuel doit être planifiée avant la mise en service.

Points clés à retenir :

• Respectez intégralement la norme NF C 15-100
• Coupez et consignez le disjoncteur général avant toute intervention
• Vérifiez l’absence de tension avec un testeur de phase
• Installez au minimum 2 interrupteurs différentiels 30 mA (Type AC et Type A)
• Calibrez chaque disjoncteur divisionnaire en fonction du circuit protégé
• Respectez le code couleur : phase, neutre bleu, terre vert-jaune
• Prévoyez obligatoirement une vérification Consuel avant remise en service
• En cas de doute, consultez un électricien agréé RGE

La sécurité électrique n’est pas un domaine où on improvise. Un tableau bien câblé, c’est la garantie de protéger votre maison et votre famille contre les risques électriques graves.

---
