Support TV placo bras articulé : le guide complet pour une pose qui tient

Temps de lecture : 13 minutes

Poser un support TV placo bras articulé est la fixation la plus exigeante que l’on puisse demander à une cloison en plaques de plâtre. Le bras éloigne l’écran du mur, et chaque centimètre de déport transforme le poids de la TV en effort d’arrachement sur les vis du haut. Ce guide explique comment calculer cet effort, choisir le bon bras et fixer la platine dans une structure capable de le reprendre.

Pourquoi un bras articulé sollicite autant le placo

Une plaque de plâtre BA13 fait 12,5 mm d’épaisseur. Elle est conçue pour fermer une cloison, pas pour porter des charges en porte-à-faux. Un support fixe plaque l’écran contre le mur : les vis travaillent surtout en cisaillement, c’est-à-dire qu’elles portent le poids vers le bas. Le bras articulé change complètement la donne.

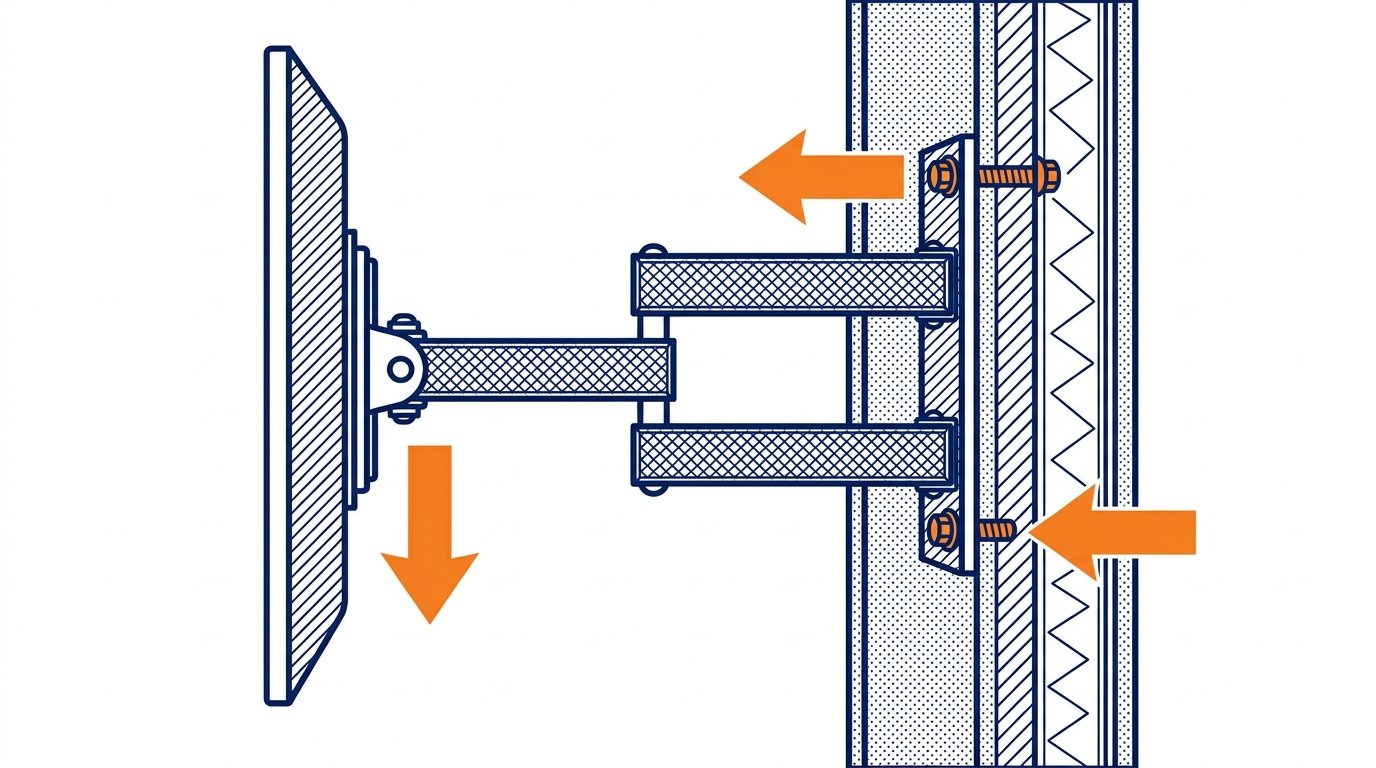

Dès que le bras s’ouvre, le centre de gravité de la TV s’éloigne du mur. La platine murale pivote alors autour de son bord inférieur. Les vis du haut sont tirées hors du mur, celles du bas sont plaquées contre la plaque. C’est ce qu’on appelle l’effort d’arrachement, et c’est lui qui fait tomber les écrans.

La formule à connaître

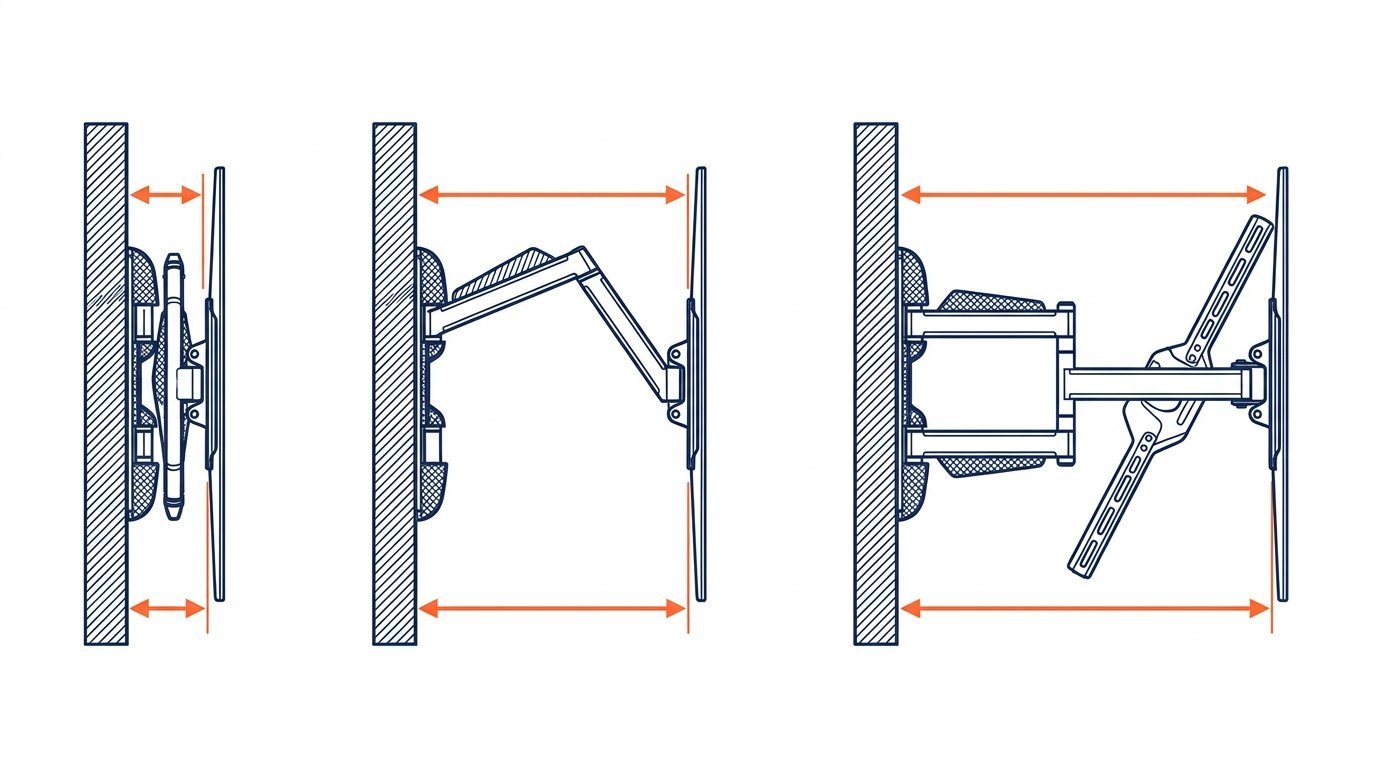

L’effort qui tire sur la rangée de fixations haute se calcule ainsi : poids × déport ÷ entraxe vertical des vis. Prenons une TV de 55 pouces de 18 kg sur un bras de 7 kg, soit 25 kg. Bras ouvert, le centre de l’écran se trouve à 50 cm du mur. Les vis de la platine sont espacées de 20 cm en hauteur.

L’effort d’arrachement vaut 25 × 50 ÷ 20 = 62,5 kg sur la rangée haute. Avec deux vis, chacune encaisse plus de 31 kg en traction. C’est deux fois et demie le poids de l’ensemble, et c’est bien au-delà de ce qu’une cheville à expansion tient dans une plaque seule. Le détail complet de ce raisonnement est développé dans notre guide pour calculer la charge réelle que supporte une cloison.

Charge statique et charge dynamique

Le calcul ci-dessus donne une charge statique, celle de l’écran immobile. Or un bras articulé bouge. On le tire, on le pivote, un enfant s’y accroche parfois. Chaque manipulation ajoute des à-coups qui fatiguent les fixations. C’est pourquoi les professionnels appliquent un coefficient de sécurité d’au moins 1,5 sur les valeurs calculées.

Sur ce type de pose, on constate souvent que la fixation tient parfaitement le premier mois, puis lâche progressivement. Les mouvements répétés agrandissent le trou dans le plâtre, millimètre par millimètre, jusqu’à ce que la cheville tourne dans le vide.

Diagnostic : quel mur se cache derrière votre placo ?

Avant de choisir une fixation, il faut savoir ce qu’il y a derrière la plaque. Toquez le mur et percez un petit trou test de 6 mm dans une zone qui sera cachée par la platine. Trois situations se présentent, et chacune impose une méthode différente.

Cas 1 — Cloison sur ossature métallique avec vide

Le son est creux sur toute la surface et devient plus mat tous les 40 ou 60 cm. Vous êtes sur une cloison distributive : des plaques vissées sur des rails et des montants en acier galvanisé, selon le DTU 25.41 qui encadre les ouvrages en plaques de plâtre. C’est le cas le plus délicat pour un bras articulé.

Ici, deux options seulement sont fiables. Soit la cloison est ouverte (ou en cours de construction) et vous intégrez un renfort bois entre deux montants. Soit elle est fermée et vous ouvrez localement la plaque pour glisser ce renfort. Les chevilles seules ne conviennent que pour un bras court et une TV légère.

Cas 2 — Doublage collé sur mur maçonné

Le son est creux par endroits et plein à d’autres. Le foret rencontre de la brique, du parpaing ou du béton après 1 à 3 cm de vide. Les plaques sont collées au mortier adhésif en plots sur un mur porteur ou une façade. C’est la situation la plus favorable : le support réel est la maçonnerie.

La fixation doit traverser le doublage et s’ancrer dans le mur. Une erreur fréquente qu’on observe chez les particuliers : serrer la platine directement contre le placo. La plaque s’écrase dans le vide entre deux plots, la platine prend du jeu et la TV pique du nez. Il faut une entretoise rigide (douille métallique ou tube) qui transmet l’effort jusqu’à la maçonnerie.

Cas 3 — Doublage isolant épais sur ossature

Le foret traverse la plaque puis 6 à 12 cm d’isolant avant de toucher le mur. C’est un doublage thermique sur fourrures ou un complexe isolant collé. L’ancrage se fait par tiges filetées scellées chimiquement dans la maçonnerie, avec un manchon rigide sur toute l’épaisseur de l’isolant.

Cette solution fonctionne très bien, mais elle crée un pont thermique ponctuel. On limite donc le nombre de tiges à quatre et on rebouche soigneusement l’isolant autour des manchons.

Si vous ne trouvez pas les montants, un détecteur de métaux pour repérer l’ossature évite de cribler la cloison de trous de sondage.

Choisir le bon bras articulé pour une cloison placo

Tous les bras articulés ne se valent pas sur une cloison légère. Le modèle idéal limite le déport, répartit l’effort sur une grande hauteur et offre plusieurs points de fixation. Quatre critères font la différence.

La compatibilité VESA et la charge admissible

Le standard VESA définit l’entraxe des quatre trous filetés au dos de la TV : 200 × 200, 300 × 300, 400 × 400 mm, etc. Le bras doit accepter ce format. Vérifiez ensuite la charge maximale annoncée par le fabricant et gardez une marge d’au moins 30 %. Un bras donné pour 35 kg ne doit pas porter une TV de 33 kg.

Attention : cette charge admissible concerne le bras lui-même, testé sur un mur en béton. Elle ne dit rien de ce que votre cloison peut reprendre. Sur placo, c’est la fixation murale qui limite, presque jamais le bras.

La hauteur de la platine murale

C’est le critère le plus sous-estimé. Dans la formule, l’entraxe vertical des vis est au dénominateur. Passer d’une platine de 10 cm à une platine de 40 cm divise l’effort d’arrachement par quatre. Pour une cloison placo, privilégiez une platine haute plutôt qu’une platine large.

Ce que beaucoup d’installateurs sous-estiment : une platine verticale étroite peut parfois se fixer en face d’un seul renfort ou d’un seul montant, alors qu’une platine large de 40 cm tombe rarement sur deux montants espacés de 60 cm.

Simple bras ou double bras

Le simple bras offre un déport de 30 à 45 cm et convient aux écrans jusqu’à 43-50 pouces. Le double bras, plus stable, atteint 50 à 70 cm de déport et porte des TV plus grandes. Mais il ajoute 3 à 6 kg de métal, situés eux aussi en porte-à-faux.

*Effort total d’arrachement sur la rangée haute rapporté au poids, pour une platine de 20 cm d’entraxe vertical.

Les réglages du bras

Un bon bras articulé propose un réglage de niveau après pose (rotation de quelques degrés) et un réglage de tension de l’inclinaison. Sans ce dernier, l’écran pique du nez dès qu’on l’incline. Un passe-câbles intégré évite aussi que les cordons tirent sur la TV lors des mouvements.

Pose pas à pas d’un support TV à bras articulé sur placo

La méthode ci-dessous correspond au cas le plus courant : une cloison sur ossature fermée, avec ajout d’un renfort bois. Pour un doublage collé, sautez l’étape 3 et remplacez les tire-fonds par des chevilles longues traversantes avec entretoises.

Étape 1 — Définir la hauteur et la position

Le centre de l’écran se place à hauteur des yeux en position assise, soit environ 1 m à 1,20 m du sol pour un salon. Avec un bras articulé, pensez aussi au débattement : bras replié, la TV doit rester dans l’axe du meuble ; bras déployé et pivoté, elle ne doit heurter ni un angle de mur ni une fenêtre.

Étape 2 — Repérer les montants et les réseaux

Localisez les deux montants qui encadrent la zone de la platine. Vérifiez aussi l’absence de gaine électrique : en cloison, les câbles descendent souvent à la verticale depuis le plafond ou montent depuis une prise. Un détecteur multifonction signale les deux en un passage.

Étape 3 — Ouvrir et poser le renfort

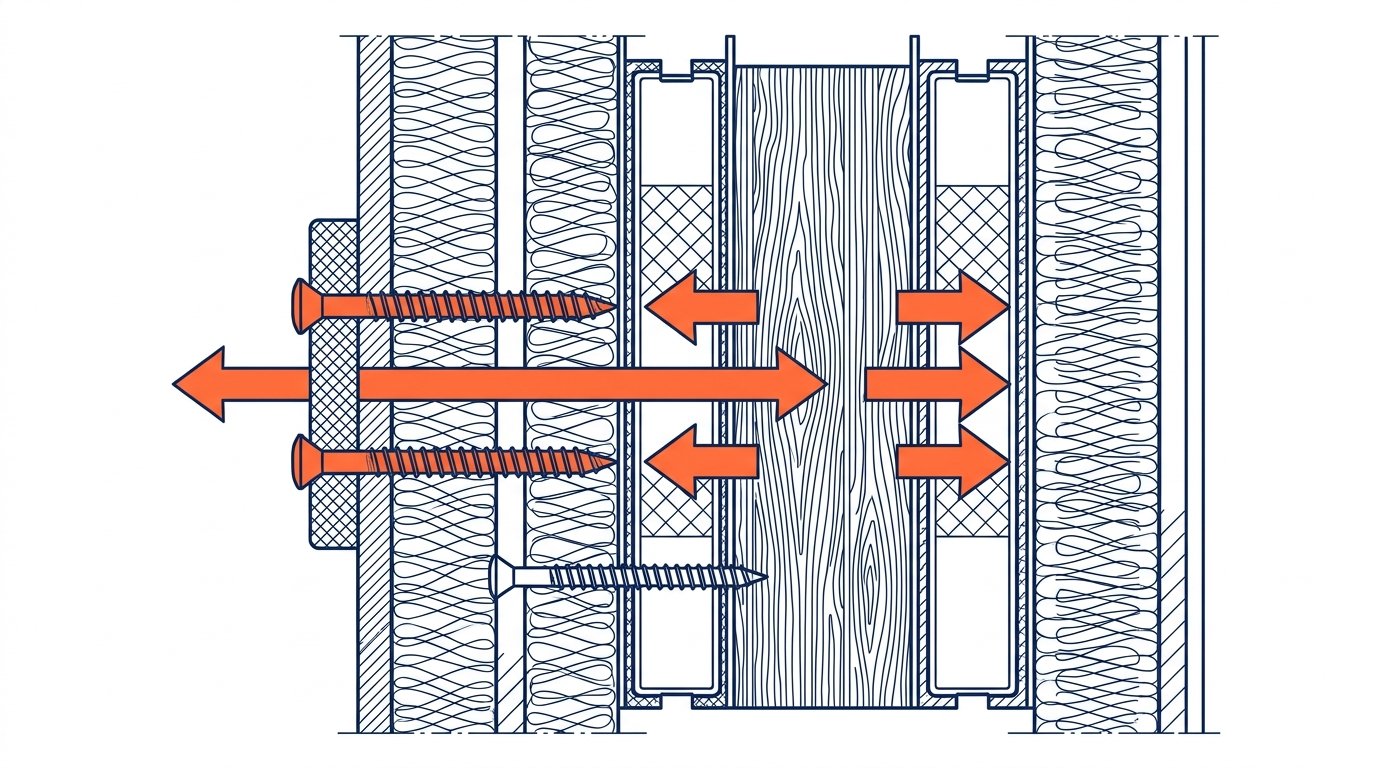

Découpez une trappe rectangulaire dans la plaque, d’un montant à l’autre, sur une hauteur supérieure de 10 cm à celle de la platine. Vissez un panneau de contreplaqué de 18 mm ou d’OSB 3 sur les ailes des montants, côté intérieur, avec des vis autoforeuses tous les 15 cm. Notre méthode détaillée du renfort en contreplaqué derrière le placo décrit cette opération étape par étape.

Revissez ensuite la plaque découpée sur le renfort, traitez les joints avec une bande et de l’enduit. Après séchage, la cloison retrouve son aspect d’origine mais cache désormais une surface vissable solide.

Étape 4 — Tracer et percer

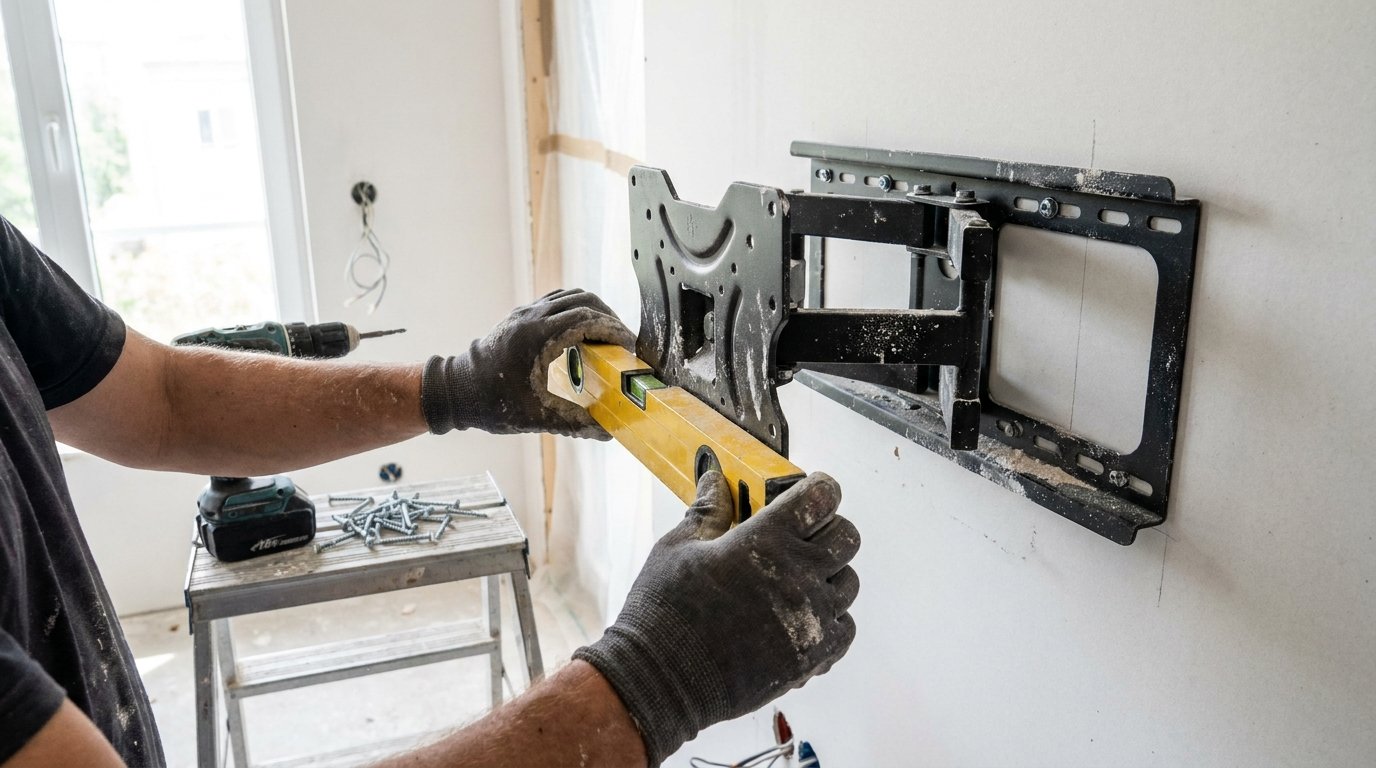

Présentez la platine, réglez-la au niveau à bulle et marquez tous les trous. Utilisez le maximum de trous proposés, surtout les plus éloignés en hauteur. Pré-percez au diamètre du noyau des vis : 4 à 5 mm pour des tire-fonds de 6 à 8 mm dans le contreplaqué.

Étape 5 — Fixer la platine

Vissez la platine avec des tire-fonds ou des vis bois de diamètre 6 mm minimum et d’une longueur suffisante pour traverser la plaque et pénétrer d’au moins 15 mm dans le renfort. Serrez fermement, sans écraser le parement en carton. Une platine qui bouge d’un millimètre au serrage est une platine mal ancrée.

Étape 6 — Monter le bras et la TV

Fixez les rails VESA au dos de la TV avec les vis fournies, en respectant la longueur indiquée : une vis trop longue peut endommager l’électronique. À deux, accrochez l’écran sur la tête du bras et verrouillez les sécurités anti-décrochage.

Étape 7 — Régler et tester

Ajustez la tension d’inclinaison, puis le niveau. Dépliez le bras au maximum et appuyez légèrement vers le bas sur le bord avant de l’écran. Observez le haut de la platine : il ne doit pas s’écarter du mur. Refaites ce contrôle après une semaine d’utilisation.

Et si la cloison est déjà fermée et peinte ?

Ouvrir une cloison terminée n’enchante personne. Si le bras est court et l’écran léger, une fixation sans renfort reste envisageable, mais dans des limites strictes. La première règle est de viser un montant pour au moins deux des vis.

Un montant de 0,6 mm d’épaisseur reprend mieux l’effort qu’une plaque seule, mais la vis travaille dans une tôle fine. On réserve cette solution aux ensembles de moins de 15 kg avec un déport inférieur à 35 cm. Pour les autres points, des chevilles métalliques à expansion conviennent ; consultez les valeurs du guide sur la charge maximale des chevilles Molly par diamètre et comparez-les à l’effort calculé.

En pratique, quand on compare une platine vissée dans un renfort et une platine tenue par des chevilles Molly, la différence se voit au bout de quelques mois. La première ne bouge pas. La seconde présente presque toujours un léger jour en haut de la platine.

Les alternatives au bras articulé sur placo

Le bras articulé n’est pas toujours la meilleure réponse. Selon l’usage réel, une autre solution peut offrir le même confort sans solliciter la cloison.

Le support inclinable ou le bras court

Si l’écran ne bouge jamais vraiment, un support inclinable suffit. Il divise l’effort par cinq à dix par rapport à un double bras. Un bras court à pivot, avec 15 à 20 cm de déport, permet aussi d’orienter l’écran de quelques degrés vers la cuisine ou le canapé.

La plaque haute dureté

Dans une construction neuve ou une rénovation lourde, une plaque à haute résistance remplace avantageusement le renfort bois. La plaque Habito de Saint-Gobain accepte des charges importantes par point de fixation, directement avec des vis à bois. Elle simplifie la pose, mais l’effort d’arrachement d’un grand bras reste à vérifier au cas par cas.

Le pied TV ou la colonne au sol

Un pied TV à colonne ou un support sol-plafond porte l’écran sans rien demander au mur. Certains modèles intègrent même un bras pivotant. C’est la solution idéale pour un locataire qui ne peut pas percer ni ouvrir une cloison.

Le panneau bois apparent

Un panneau de bois massif ou de contreplaqué décoratif, vissé sur au moins deux montants, crée un support continu sur lequel la platine se fixe ensuite librement. Il élargit la zone de reprise et devient un élément de décoration. Comptez un panneau de 22 mm minimum pour un double bras.

Pour les TV fixes ou inclinables, la méthode générale est détaillée dans notre guide complet de fixation TV sur mur placo, qui couvre aussi le choix des chevilles selon le poids.

🆘 SOS chantier : comment corriger les erreurs fréquentes ?

Le haut de la platine s’écarte du mur

C’est le signe que les fixations hautes commencent à s’arracher. Décrochez immédiatement la TV, sans attendre. Retirez la platine et observez les trous : si le plâtre est effrité, les chevilles ne tiendront plus. Il faut décaler la platine de quelques centimètres et poser un renfort, ou reboucher les trous et passer à un ancrage dans l’ossature.

La TV pique du nez quand on l’incline

Si la platine reste bien plaquée, le défaut vient du bras. La tension de l’articulation d’inclinaison est insuffisante. Resserrez la molette ou la vis de friction prévue par le fabricant, par quart de tour. Si le réglage est au maximum, le bras est sous-dimensionné pour l’écran : remplacez-le par un modèle de charge supérieure.

Le placo s’est écrasé sur un doublage collé

La platine a été serrée directement contre la plaque, entre deux plots de colle. Le plâtre s’est enfoncé et la fixation a pris du jeu. Démontez, percez au diamètre d’une entretoise métallique, glissez-la jusqu’à la maçonnerie et refixez. Ce type de défaut est quasi systématique quand on utilise des chevilles courtes sur un doublage collé.

Une fissure en étoile apparaît autour d’une vis

La plaque travaille en flexion autour de la fixation. La cause est presque toujours une cheville placée trop près d’un joint de plaques ou d’un bord. Déplacez la platine, ou reprenez la zone avec un renfort. La fissure se traite ensuite à l’enduit et à la bande, une fois l’effort supprimé.
