Ferraillage dalle béton : épaisseur et treillis, le guide pour ne pas se tromper

Temps de lecture : 11 minutes

Le ferraillage d’une dalle béton et son épaisseur forment un couple indissociable. Trop d’armatures dans une dalle trop fine ne sert à rien. À l’inverse, une belle épaisseur sans treillis adapté finit par fissurer. Toute la question est donc d’accorder les deux : la bonne section d’acier, à la bonne hauteur, dans une dalle à la bonne épaisseur.

Ce guide vous donne les correspondances concrètes entre épaisseur, usage et type de treillis soudé. Nous verrons aussi comment positionner le ferraillage, quel enrobage respecter et ce que disent les DTU. L’objectif : couler une dalle solide, durable et conforme, sans surdimensionner votre budget acier.

Pourquoi ferrailler une dalle béton : le rôle du treillis et les DTU

Le béton résiste très bien à la compression, mais mal à la traction. Or une dalle qui repose sur le sol travaille en flexion. Sous une charge, elle se courbe légèrement et sa face inférieure se met en tension. Sans acier pour reprendre cette traction, la dalle fissure.

C'est là qu'intervient le ferraillage. Le treillis soudé — une grille de fils d'acier soudés à chaque croisement — reprend les efforts de traction. Il joue deux rôles : il limite les fissures de retrait pendant le séchage et il renforce la dalle sous les charges d'exploitation. On parle alors de béton armé.

Le lien entre le ferraillage et l'épaisseur est direct. Une dalle épaisse encaisse mieux les charges, mais elle a aussi besoin d'un acier bien positionné pour être efficace. C'est la même logique que pour réaliser des fondations solides : la géométrie et l'armature se pensent ensemble, jamais séparément.

Ce que disent les normes et les DTU

En France, les dallages sont encadrés par le DTU 13.3 « Dallages – conception, calcul et exécution ». Il se décline selon l'usage : dallages industriels, dallages à usage autre qu'industriel, et maisons individuelles. Pour ce dernier cas, le DTU 13.3 impose une épaisseur d'au moins 12 cm et un béton d'une résistance minimale de classe C25/30.

Le béton lui-même relève de la norme NF EN 206/CN. Le dosage courant tourne autour de 350 kg de ciment par mètre cube. Ces règles ne sont pas des détails administratifs : elles conditionnent la durabilité et, en cas de sinistre, la prise en charge par l'assurance décennale. Sur ce type de chantier, on constate souvent que les dalles coulées « à l'œil », sans épaisseur ni ferraillage vérifiés, sont les premières à fissurer au bout de deux hivers.

Quelle épaisseur pour quel usage : le diagnostic avant de couler

Avant de parler de treillis, il faut fixer l'épaisseur. Elle dépend d'abord de la charge que la dalle va supporter. Voici les trois grands cas de figure que l'on rencontre sur le terrain.

Cas 1 — La dalle légère (8 à 10 cm)

Allée piétonne, terrasse non carrossable, dalle d'abri de jardin, sol de cabanon : ces ouvrages ne supportent que des charges modérées. Une épaisseur de 8 à 10 cm suffit. Le ferraillage sert surtout à limiter la fissuration : un treillis léger fait l'affaire. Attention toutefois à ne pas descendre sous 8 cm, sous peine de voir la dalle casser au premier point dur.

Cas 2 — La dalle courante (12 cm)

C'est le standard des dalles sur terre-plein de maison, des garages pour voiture légère et des terrasses porteuses. À 12 cm, on respecte le minimum du DTU 13.3 pour l'habitat individuel. Le treillis soudé ST25C constitue ici la référence. Cette épaisseur offre le meilleur compromis entre solidité, coût du béton et facilité de mise en œuvre.

Cas 3 — La dalle fortement chargée (15 cm et plus)

Allée carrossable, garage pour véhicule lourd, dalle recevant un engin ou une charge roulante : on passe à 15 cm minimum. Le ferraillage se renforce avec un ST30C, ou une double nappe d'armatures (une en partie basse, une en partie haute). Au-delà de 20 cm ou pour un usage industriel, une étude de béton armé par un bureau d'études devient indispensable. Ce que beaucoup de particuliers sous-estiment : passer de 12 à 15 cm change radicalement la résistance, pour un surcoût de béton finalement modeste.

Le treillis soudé : types, mailles et sections d'acier

Le treillis soudé se décline en plusieurs modèles, désignés par la lettre ST suivie d'un nombre. Ce nombre est lié à la section d'acier disponible : plus il est élevé, plus l'armature est résistante. La lettre C (comme dans ST25C) indique un panneau à mailles carrées, aux sections identiques dans les deux sens — pratique pour les dalles.

À titre d'exemple, un panneau ST25C mesure généralement 6 m sur 2,4 m, avec des fils de 7 mm et une maille de 150 mm. Sa section d'acier avoisine 2,4 à 2,57 cm² par mètre linéaire dans chaque sens. Un détail important : les diamètres de fil varient d'un fabricant à l'autre. La référence technique reste l'ADETS, l'association qui édite les fiches normalisées du treillis soudé. Vérifiez toujours la fiche technique du panneau avant l'achat.

Épaisseur et ferraillage : le tableau de correspondance

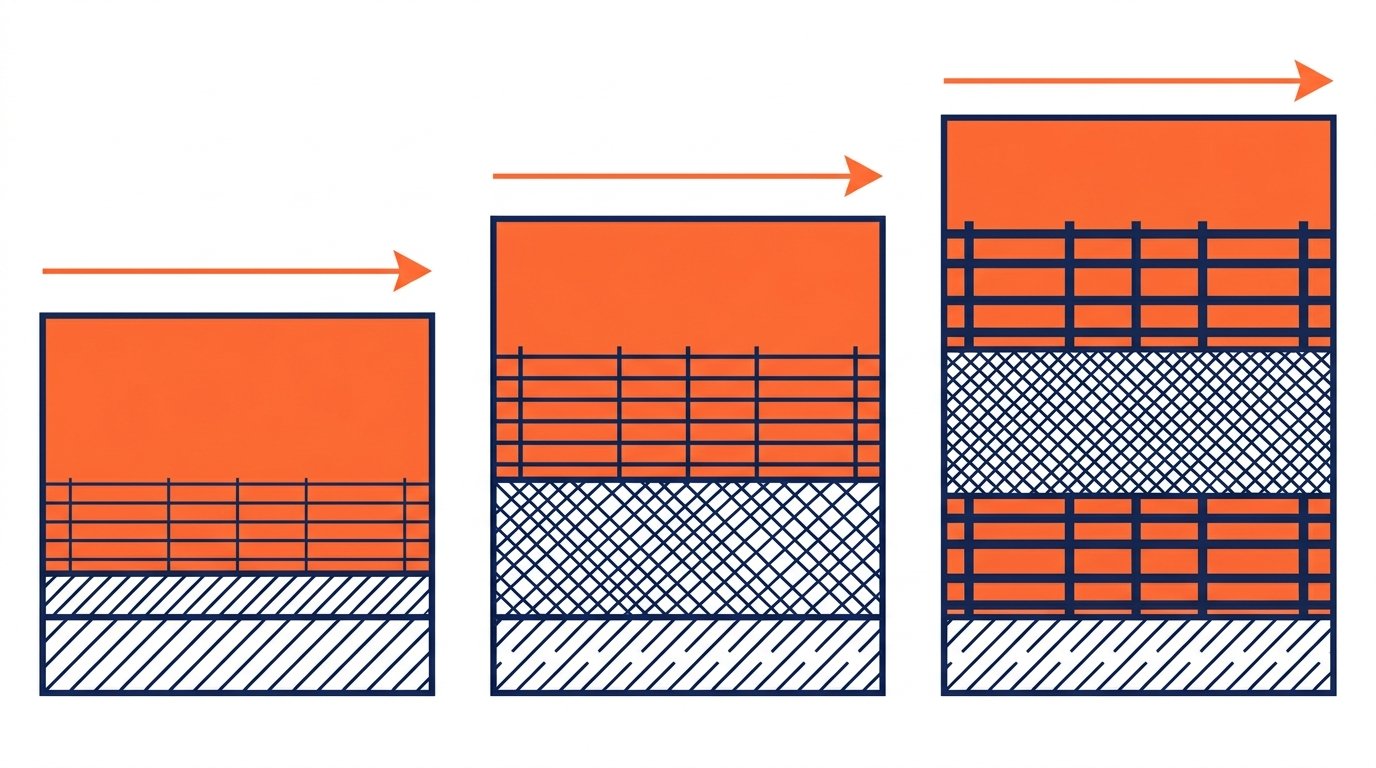

Voici le cœur du sujet : à chaque épaisseur de dalle correspond un ferraillage type. Ce tableau synthétise les usages les plus courants. Il reste indicatif : une charge inhabituelle ou un sol de mauvaise portance peut justifier de monter en gamme.

Retenez la logique générale : l'épaisseur donne la capacité de la dalle, le treillis lui donne sa résistance à la fissuration et à la flexion. Les deux montent en gamme ensemble. Une dalle de 15 cm avec un treillis de terrasse serait un contresens, tout comme un ST30C noyé dans 8 cm de béton.

Mise en œuvre : position, enrobage et recouvrement du treillis

Le bon treillis mal posé ne sert à rien. La qualité du ferraillage se joue autant sur le produit que sur sa mise en place. Voici les trois points qui font la différence.

Le positionnement : au tiers inférieur

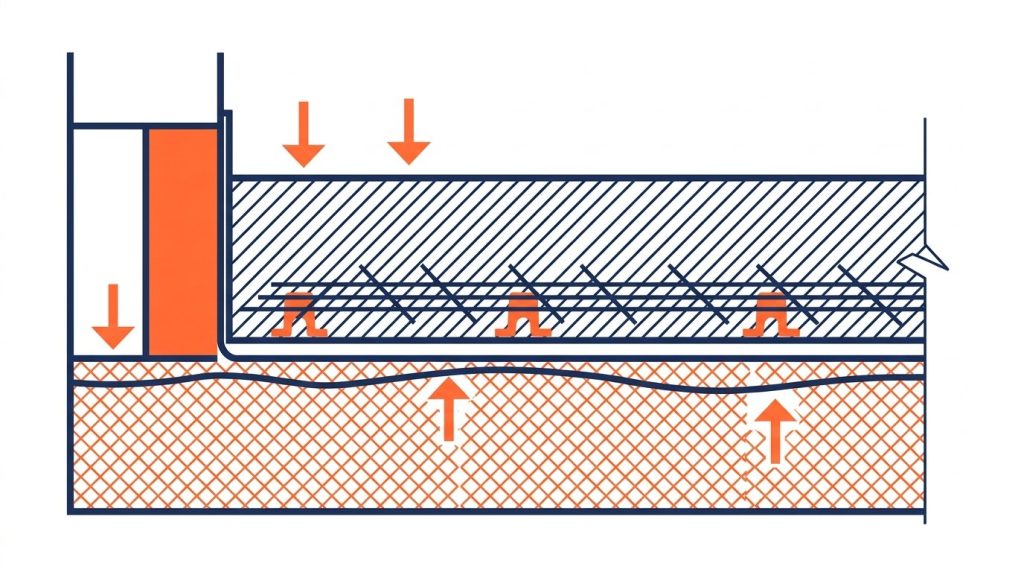

Sur une dalle sur terre-plein, la traction se concentre en partie basse. Le treillis doit donc se situer au tiers inférieur de l'épaisseur, et non posé à même le sol. On le surélève avec des cales à béton (distanciers) en PVC. En pratique, quand on a comparé deux dalles identiques, celle dont le treillis traînait au fond a fissuré bien plus vite : l'acier ne travaillait pas là où il fallait.

L'enrobage : 3 cm minimum de béton

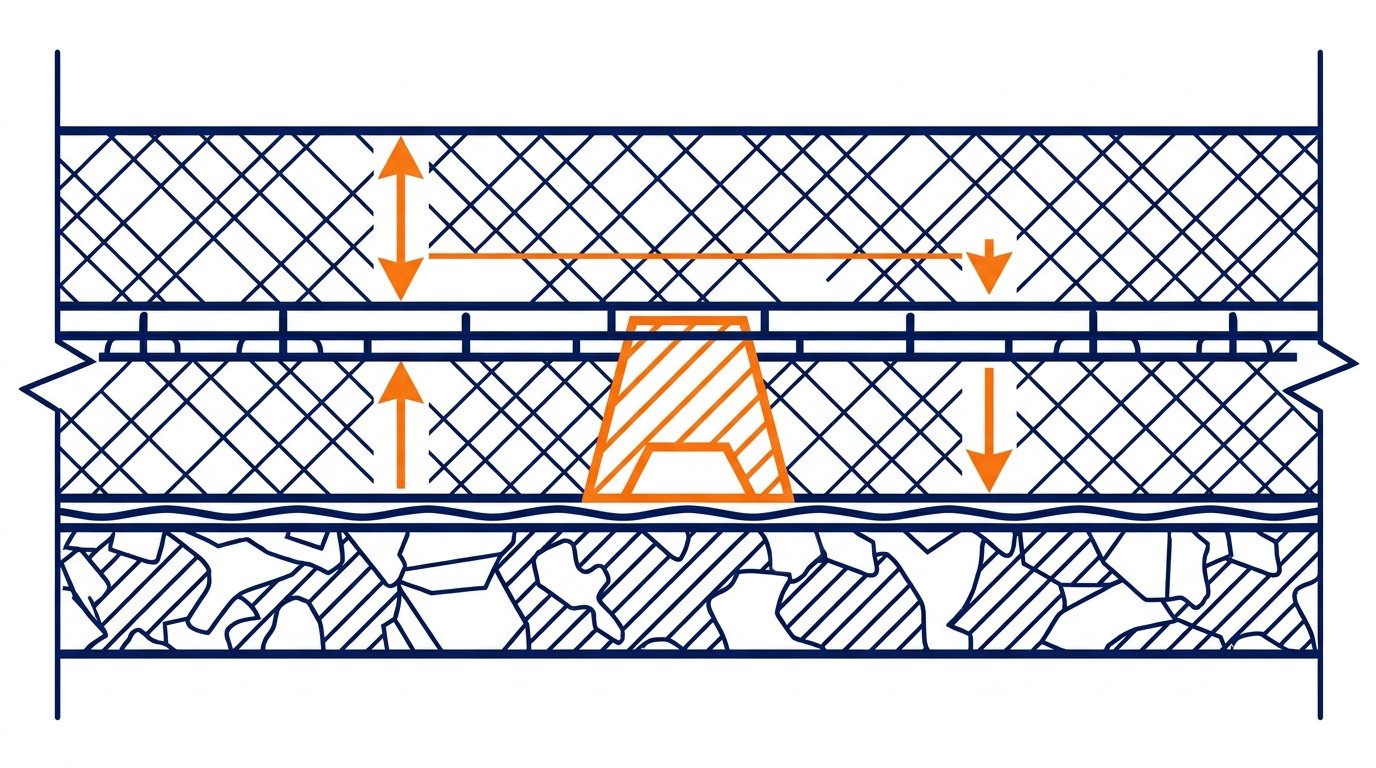

L'enrobage, c'est l'épaisseur de béton qui recouvre l'acier. Il protège le treillis de la corrosion. Le minimum est de 3 cm, et l'on monte à 5 cm en environnement agressif ou humide. Un acier trop proche de la surface finit par rouiller, gonfler et faire éclater le béton. C'est un point que l'on retrouve dans de nombreux ouvrages soumis à des règles précises, comme lorsqu'il faut respecter les DTU en pièce humide.

Le recouvrement des panneaux

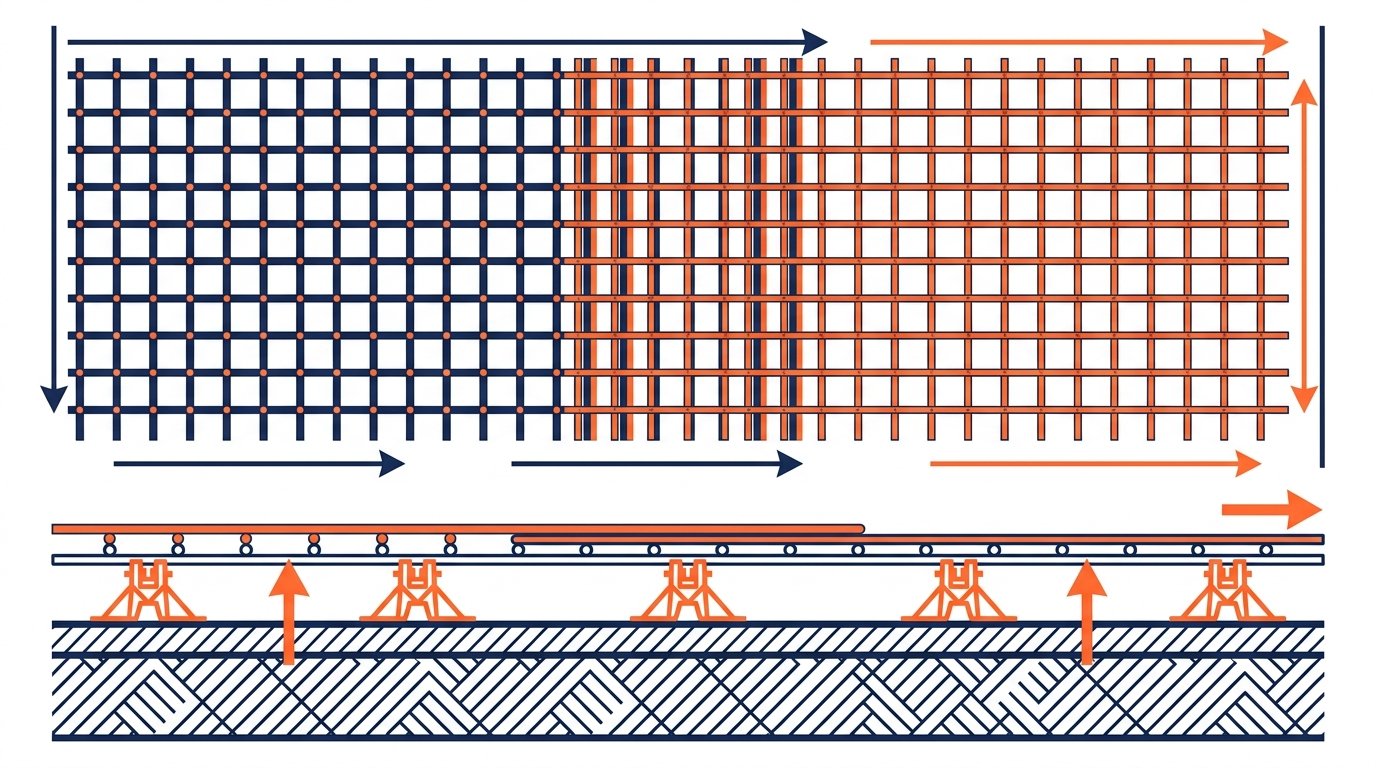

Les panneaux de treillis se recouvrent d'au moins une maille (soit environ 15 cm) au niveau des jonctions. Ce chevauchement assure la continuité des efforts d'un panneau à l'autre. Sans lui, la dalle présente une ligne de faiblesse à chaque raccord. On laisse aussi un retrait de 5 cm entre le treillis et le bord de la dalle.

Une fois ces points validés, le coulage peut commencer. Pensez à tirer le béton à la règle, puis à talocher. Si la dalle recevra ensuite un revêtement, anticipez la suite du chantier — par exemple l'étanchéité avant de carreler une pièce humide.

Les alternatives au treillis soudé classique

Le treillis soudé reste la solution la plus courante, mais il n'est pas la seule. Selon le projet, d'autres techniques de ferraillage existent.

Le béton fibré. Des fibres (métalliques ou synthétiques) sont incorporées directement dans le béton. Elles limitent la fissuration de retrait et peuvent remplacer ou compléter le treillis sur certaines dalles. Attention : pour une dalle structurelle, les fibres ne dispensent pas toujours d'un ferraillage traditionnel. Elles conviennent surtout aux dalles peu chargées.

La double nappe. Sur les dalles épaisses et fortement sollicitées, on dispose deux nappes de treillis : une en partie basse, une en partie haute. Cette configuration reprend les tractions dans les deux faces de la dalle. C'est la norme sur les dallages carrossables lourds.

Les barres à haute adhérence (HA). Pour les ouvrages calculés (dalles portées, longrines, chaînages), on ferraille avec des barres HA façonnées, plus souples à adapter qu'un panneau standard. Cette approche relève d'une étude de béton armé, comme lorsqu'on doit étayer et soutenir un ouvrage en gros œuvre pendant le durcissement.

🆘 SOS chantier : comment corriger les erreurs de ferraillage ?

Le treillis a été posé à même le sol

C'est l'erreur la plus répandue. Sans cales, l'acier se retrouve au fond de la dalle, hors de la zone tendue, et sans enrobage inférieur. Résultat : fissures et corrosion. Si le béton n'est pas encore coulé, ajoutez des distanciers pour remonter le treillis. S'il est déjà coulé, seul un renfort en surface (chape armée) ou une reprise limite les dégâts.

L'épaisseur ne respecte pas le DTU

Une dalle de maison coulée à 8 cm au lieu de 12 est sous-dimensionnée. Elle risque la fissuration structurelle et la non-conformité. La seule vraie solution est de couler une surépaisseur armée par-dessus, après traitement d'accroche, ou de reprendre la dalle. Ce type de défaut est quasi systématique quand on rogne sur le volume de béton pour économiser.

Des fissures apparaissent après séchage

Des microfissures de retrait sont fréquentes et souvent bénignes. En revanche, des fissures larges ou traversantes trahissent un ferraillage insuffisant, un séchage trop rapide ou l'absence de joints. Traitez les fissures fines avec un mortier de réparation. Pour les fissures actives, un diagnostic s'impose avant toute réparation cosmétique.
