Fixation TV cloison fragile rénovation : la méthode qui tient vraiment

Temps de lecture : 14 minutes

La fixation d’une TV sur une cloison fragile en rénovation pose un problème que les notices ignorent. Dans un logement ancien, le mur derrière le canapé n’est presque jamais une cloison placo récente sur rails. C’est souvent de la brique plâtrière creuse, du carreau de plâtre, un panneau alvéolaire en carton ou un vieux lattis plâtré. Chaque support réagit différemment au perçage et à la charge. Ce guide vous aide à identifier votre cloison, puis à choisir la fixation qui ne lâchera pas dans six mois.

Pourquoi les cloisons anciennes trahissent les supports TV

Les supports TV sont conçus et testés sur béton ou sur cloison placo neuve. Leurs notices proposent des chevilles « universelles » qui supposent un matériau homogène. Or une cloison de distribution ancienne n’a rien d’homogène.

Une cloison de distribution est un mur intérieur non porteur. Elle sépare les pièces mais ne soutient ni plancher ni toiture. Elle est donc légère et mince par conception : 5 à 7 cm d’épaisseur en général, enduits compris parfois. Quand on rénove un appartement ou une maison, ces cloisons font partie des chantiers qu’on reporte souvent. Notre guide pour rénover une maison ancienne dans le bon ordre rappelle d’ailleurs que les cloisons se décident avant la décoration, pas après.

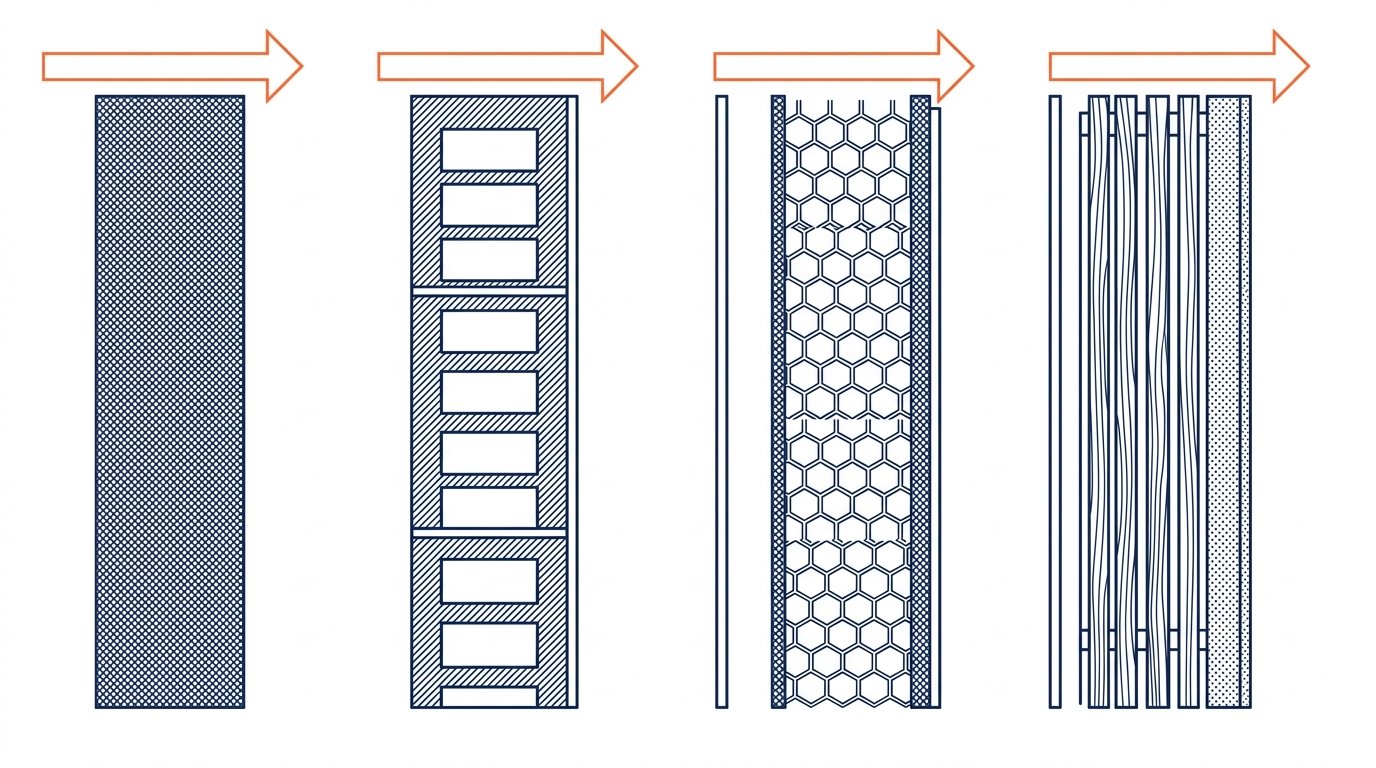

Trois faiblesses typiques

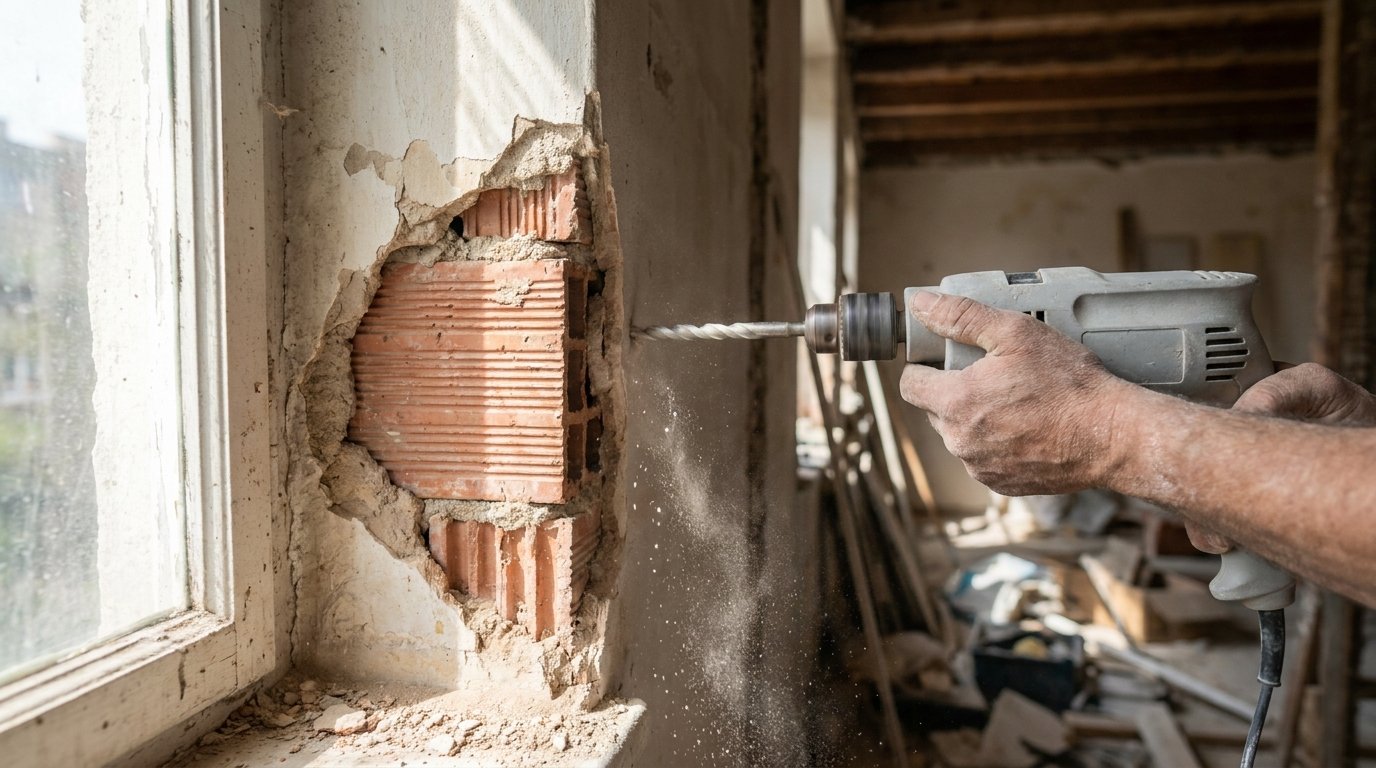

La première est la fragilité au perçage. La brique plâtrière a des parois internes de 5 à 7 mm. Un coup de perforateur suffit à les faire éclater. La cheville tourne alors dans un trou trop grand.

La deuxième est la faible épaisseur des parements. Une cloison alvéolaire des années 1970-1990 est faite de deux plaques de plâtre de 10 mm environ, collées sur un carton en nid d’abeille. Le parement seul encaisse peu d’arrachement.

La troisième est le vieillissement. Un plâtre de 60 ans a pu subir des infiltrations ou des fissures. Sa résistance n’a plus rien à voir avec celle d’un matériau neuf.

Le vrai danger : l’arrachement, pas le poids

Une TV de 55 pouces pèse 15 à 20 kg. Posée à plat contre le mur, elle tire surtout vers le bas. C’est le cisaillement, et la plupart des chevilles l’encaissent bien.

Avec un bras articulé, tout change. L’écran à 40 cm du mur crée un effet de levier qui tire les vis du haut vers l’avant. Cet effort d’arrachement se calcule simplement : poids × déport ÷ entraxe vertical des fixations. Une TV de 20 kg à 40 cm, sur une platine dont les vis sont espacées de 20 cm, tire environ 40 kg sur la ligne supérieure. Pour le détail de ce calcul, voyez notre méthode de calcul de la charge réelle d’un support TV.

Sur ce type de chantier, on constate souvent que la TV tient parfaitement pendant des semaines. Le décrochage arrive le jour où quelqu’un tire le bras à fond pour regarder depuis la cuisine : c’est l’arrachement maximal qui fait céder la brique.

Diagnostic : identifier votre cloison avant de percer

Choisir la cheville avant d’identifier le mur est l’erreur de départ. Quatre tests simples, réalisés en dix minutes, suffisent à lever le doute.

Test 1 : le son

Frappez la cloison du plat de la main, puis avec le manche d’un tournevis. Un son mat et plein sur toute la surface indique du carreau de plâtre plein. Un son creux partout signale un panneau alvéolaire ou une cloison placo. Un son qui varie tous les 20 à 30 cm évoque des briques creuses ou une structure bois.

Test 2 : l’épaisseur

Mesurez l’épaisseur au droit d’une porte, une fois le chambranle déposé ou en regardant le tableau. Une brique plâtrière enduite des deux côtés fait 6 à 8 cm. Un carreau de plâtre fait 5, 7 ou 10 cm sans enduit épais. Une cloison alvéolaire mesure souvent 5 cm pile, avec des parements très réguliers.

Test 3 : le perçage test

C’est le test décisif. Percez à l’endroit exact de la future platine avec un foret de 6 mm, en rotation seule, sans percussion. Observez la poussière et la sensation dans la perceuse.

Test 4 : l’aimant et le détecteur

Un aimant puissant glissé sur le mur repère les vis d’une ossature métallique. Sur un lattis, il détecte parfois les clous qui tiennent les lattes, alignés sur les poteaux. Un détecteur de matériaux confirme la présence de bois ou de métal derrière le plâtre.

Cas 1 : la solution légère suffit

Carreau de plâtre plein de 7 cm ou plus, TV de moins de 20 kg, support fixe ou inclinable plaqué au mur. Dans ce cas, quatre à six chevilles à expansion longues suffisent. Le carreau plein se comporte presque comme une maçonnerie légère. Sa mise en œuvre est encadrée par le NF DTU 25.31 sur les ouvrages en carreaux de plâtre, qui renvoie aux résistances minimales de la norme NF EN 12859.

Cas 2 : la plaque de répartition s’impose

Brique plâtrière, panneau alvéolaire, vieux placo de 10 mm, ou bras articulé quelle que soit la cloison. Les fixations directes sont trop peu nombreuses pour l’effort d’arrachement. On intercale une plaque de contreplaqué qui multiplie les points d’ancrage.

Cas 3 : la cloison ne doit rien porter

Fissures en escalier, plâtre qui sonne « détaché », trace d’humidité, cloison qui vibre quand on ferme la porte voisine. Ici, aucune cheville n’est fiable. Il faut renforcer ou contourner le problème : voir la section alternatives plus bas.

Une erreur fréquente qu’on observe chez les maîtres d’ouvrage : percer directement les quatre trous de la platine sans trou test. Sur brique plâtrière, deux trous tombent dans une alvéole et deux dans une paroi pleine. Le support tient d’un côté seulement, et finit par pivoter.

Matériel et fixations adaptées à chaque support

Un équipement correct coûte peu par rapport au prix d’un téléviseur. L’essentiel est de bannir le perforateur de ce chantier.

Outillage

• Perceuse-visseuse avec mode rotation seule, ou perceuse à percussion débrayable.
• Forets béton ou multimatériaux de 6, 8, 12 et 16 mm, bien affûtés.
• Niveau à bulle de 60 cm et crayon de chantier.
• Pompe soufflante et écouvillon pour nettoyer les trous de scellement.
• Pistolet à cartouche pour la résine, si vous scellez.
• Masque FFP2 et lunettes : la poussière de plâtre ancien est irritante.

Les fixations selon le support

Cheville nylon à expansion longue. Pour le carreau de plâtre plein. Choisissez une longueur de 50 à 60 mm et une vis de 6 mm. L’expansion se fait dans la masse, sans éclater le matériau.

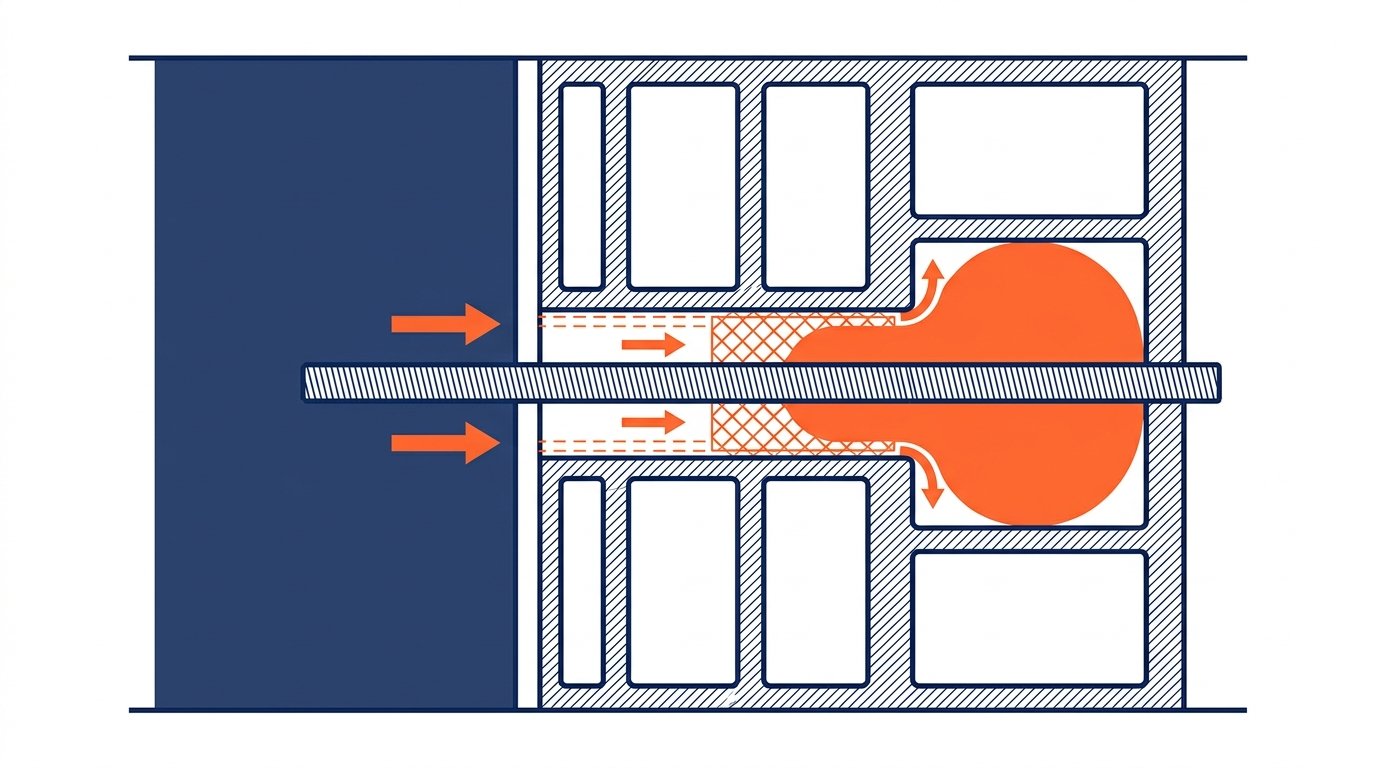

Scellement chimique avec tamis. Pour la brique creuse. Le tamis est une douille grillagée qu’on glisse dans le trou et qu’on remplit de résine. La résine traverse la grille, déborde dans l’alvéole et forme un bulbe bloqué derrière la paroi de la brique. Notre guide sur la cheville chimique pour charge lourde détaille les temps de prise selon la température.

Cheville à expansion métallique (type Molly). Pour le vieux placo et certains carreaux alvéolés. Sa longueur doit correspondre à l’épaisseur du parement : une Molly prévue pour 13 mm ne s’ouvre pas correctement dans 10 mm. Pour choisir le bon modèle et la bonne pince, consultez notre article sur la pince à expansion Molly et le choix des chevilles.

Tige filetée traversante. Pour le panneau alvéolaire. On traverse toute la cloison et on serre une contre-plaque côté opposé. C’est la fixation la plus sûre sur parement mince, au prix d’une rondelle visible dans la pièce voisine.

Plaque de répartition. Un contreplaqué de 18 mm, de 60 × 50 cm environ, peint de la couleur du mur. Elle passe derrière la TV et devient invisible.

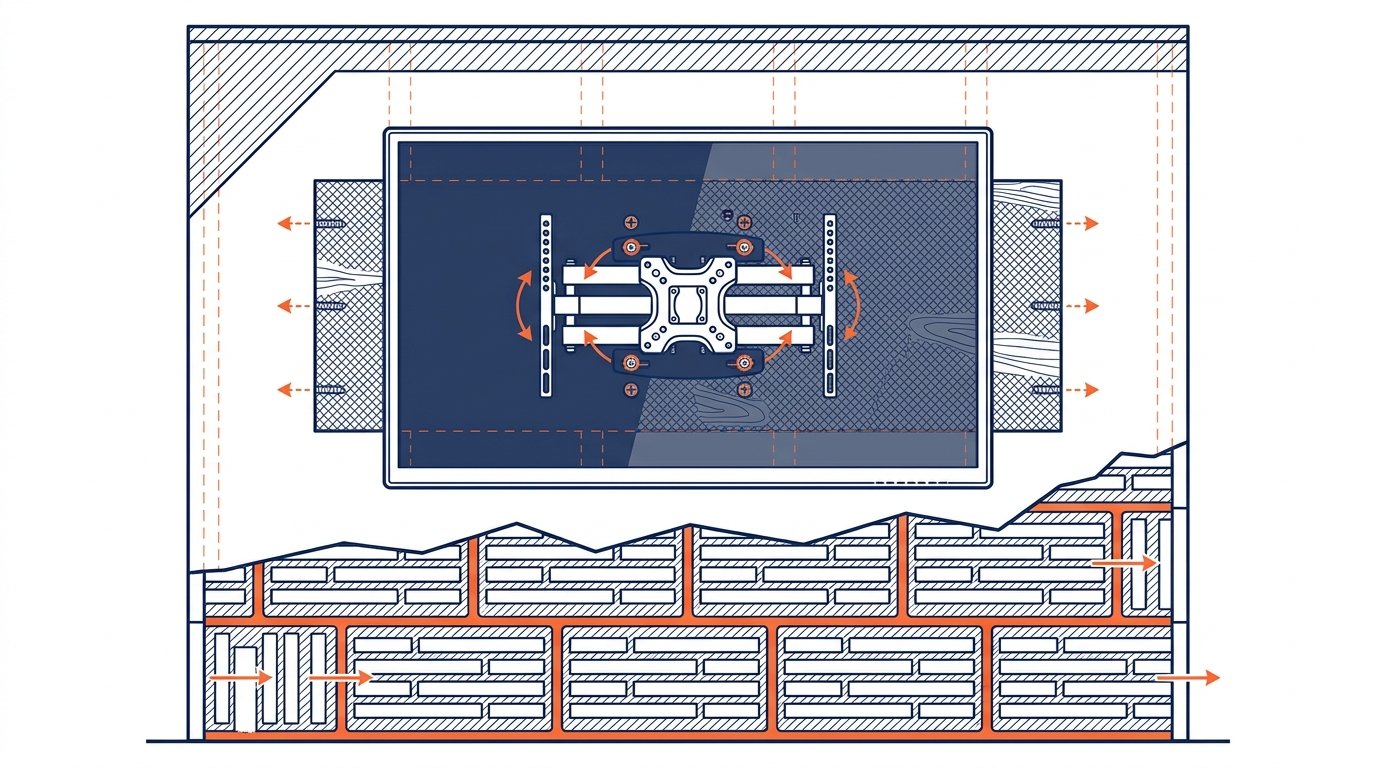

La méthode pas à pas avec plaque de répartition

Cette méthode convient à presque toutes les cloisons fragiles. Elle transforme quatre points faibles en dix points répartis, et elle laisse une marge si un ancrage se révèle mauvais.

Étape 1 : positionner la TV

Placez le centre de l’écran à hauteur des yeux en position assise, soit environ 1,00 à 1,10 m du sol pour un canapé standard. Reportez au crayon le contour de la plaque de répartition. Elle doit rester entièrement cachée par l’écran, avec 5 cm de marge sur chaque bord.

Étape 2 : préparer la plaque

Découpez le contreplaqué de 18 mm, poncez les arêtes et peignez-le. Pré-percez 8 à 10 trous répartis en deux lignes horizontales, à 5 cm des bords. Un trou fraisé permet de noyer les têtes de vis.

Présentez ensuite la platine du support sur la plaque. Marquez ses trous de fixation et vissez-la avec des vis à bois de 6 × 40 mm. La platine se fixe dans le bois, jamais à travers lui dans la cloison.

Étape 3 : percer la cloison sans percussion

Présentez la plaque au mur, calez-la de niveau et marquez les trous. Percez en rotation seule, à vitesse modérée, en laissant le foret travailler. Sur brique creuse, appuyez moins dès que vous sentez le foret sortir de la paroi : c’est là que l’éclatement arrive.

Étape 4 : poser les ancrages

Choisissez l’ancrage selon votre diagnostic. Sur brique creuse, soufflez chaque trou, glissez le tamis, injectez la résine du fond vers l’entrée, puis enfoncez la tige filetée M8 en la tournant. Respectez le temps de durcissement indiqué sur la cartouche avant tout chargement.

Sur carreau plein, tapez les chevilles nylon au ras du plâtre. Sur panneau alvéolaire, passez les tiges traversantes et serrez les contre-plaques sans écraser le parement.

Étape 5 : fixer la plaque et accrocher la TV

Vissez la plaque progressivement, en croix, sans forcer. Un serrage excessif écrase le plâtre et fait perdre la tenue. Testez ensuite la platine à la main : tirez fortement vers vous et vers le bas. Rien ne doit bouger ni craquer. Accrochez enfin la TV et réglez l’inclinaison.

Si vous préférez ouvrir la cloison pour insérer un renfort à l’intérieur, la méthode décrite dans notre guide du renfort en contreplaqué intégré à la cloison s’adapte aux panneaux alvéolaires.

Ce que beaucoup de bricoleurs sous-estiment : la ligne de fixation du bas travaille presque autant que celle du haut avec un bras articulé, car elle sert de pivot. Une plaque bien fixée en haut mais à peine tenue en bas finit par se décoller du mur.

Les alternatives quand la cloison est trop faible

Parfois, la meilleure fixation est celle qu’on ne fait pas dans la cloison. Voici quatre solutions qui reportent la charge ailleurs.

Reporter la TV sur un mur porteur

Un mur de façade ou de refend en maçonnerie pleine supporte n’importe quel bras articulé. Déplacer le coin TV de deux mètres coûte souvent moins cher que de renforcer une cloison. C’est aussi l’occasion de revoir le passage des câbles.

Créer un habillage TV sur ossature

On monte un faux mur en plaques de plâtre sur rails de 48 mm, fixés au sol et au plafond, devant la cloison fragile. La charge descend dans la structure au lieu de tirer sur la cloison. On intègre un renfort bois au bon endroit avant de fermer. Le résultat est solide, et les câbles se cachent dans le vide créé.

Choisir un pied TV ou une colonne

Un pied TV au sol, avec colonne et platine VESA, donne l’apparence d’une TV murale sans aucun perçage. C’est la solution idéale pour un locataire ou pour une cloison classée « ne rien porter » au diagnostic.

Remplacer la portion de cloison

En rénovation lourde, quand la cloison est fissurée ou humide, la démolir et la refaire en placo sur ossature avec renfort intégré règle le problème durablement. Comptez une à deux journées pour une cloison de 3 m de long, enduits compris.

Avant de démolir ou de percer massivement dans un bâtiment construit avant juillet 1997, pensez au risque amiante dans certains enduits et colles. Pour les peintures anciennes, le plomb concerne les logements d’avant 1949. Un diagnostic avant travaux lève le doute.

🆘 SOS chantier : comment corriger les erreurs fréquentes ?

La cheville tourne dans le vide

Le trou est tombé dans une alvéole de brique ou a éclaté la paroi. Ne remettez pas une cheville plus grosse au même endroit. Agrandissez le trou au diamètre d’un tamis de 16 mm et faites un scellement chimique : le bulbe de résine compense le volume perdu. Autre option, décalez la plaque de répartition de 3 à 4 cm pour retrouver un appui sain.

La brique a éclaté autour du trou

Le perforateur ou un foret émoussé a fait sauter un morceau de paroi. Rebouchez avec un mortier de scellement rapide ou un plâtre à prise rapide, laissez durcir 24 heures, puis repercez en rotation seule. Si l’éclat est large, la plaque de répartition masquera la réparation et répartira l’effort sur les points voisins.

Une fissure apparaît autour du support

C’est le signe que la cloison fléchit sous l’arrachement. Déposez la TV immédiatement. Une fissure en étoile autour d’une fixation indique un ancrage isolé surchargé : ajoutez une plaque de répartition et doublez le nombre de points. Une fissure longue et horizontale signale une cloison trop faible : passez à une alternative.

La TV penche vers l’avant après quelques semaines

Les vis du haut se sont légèrement arrachées, ou le plâtre s’est tassé sous les rondelles. Resserrez d’abord la plaque. Si le jeu revient, les ancrages supérieurs sont insuffisants. Remplacez-les par des scellements chimiques et réduisez le déport du bras en usage courant.

En pratique, quand on a comparé une fixation directe en quatre chevilles et une plaque de répartition en dix points sur la même brique plâtrière, la différence est nette : la première bouge dès qu’on tire le bras, la seconde reste immobile.
