Scellement chimique parpaing creux : la méthode complète pour un ancrage fiable

Temps de lecture : 14 minutes

Le scellement chimique dans un parpaing creux est la solution de référence pour fixer une charge sur un mur en blocs béton. Mais c’est aussi la technique la plus souvent ratée sur les chantiers de particuliers. Le parpaing creux n’est pas un bloc plein : derrière une paroi de 3 cm environ, il n’y a que du vide. Une résine injectée sans précaution disparaît dans l’alvéole, et la tige filetée ne tient plus rien. Ce guide explique comment percer, choisir le tamis, injecter et mettre en charge sans erreur.

Pourquoi le parpaing creux change tout

Un parpaing creux est un bloc en béton de granulats moulé avec des alvéoles verticales. Le format le plus courant mesure 20 × 20 × 50 cm. Il existe aussi en 10, 15 et 27,5 cm d’épaisseur. Ces blocs relèvent de la norme NF EN 771-3. Leur pose est encadrée par le NF DTU 20.1, la référence des ouvrages en maçonnerie de petits éléments.

Les alvéoles rendent le bloc léger et facile à manier. En revanche, elles compliquent toute fixation. La matière utile se limite aux parois extérieures, appelées « coques », et aux cloisons internes, les « voiles ». Une coque mesure en général 2,5 à 3,5 cm d’épaisseur. C’est tout ce qu’une cheville peut saisir.

Si vous avez déjà monté ce type de mur en suivant notre guide pour monter un mur en parpaing étape par étape, vous connaissez cette géométrie. Elle explique pourquoi les chevilles à expansion classiques tournent dans le vide : elles n’ont rien contre quoi s’écarter.

Le principe du scellement avec tamis

Le scellement chimique consiste à coller une tige filetée dans le support avec une résine bicomposant. Dans du béton plein, la résine adhère sur toute la longueur du trou. Dans un bloc creux, elle n’a presque rien à quoi adhérer.

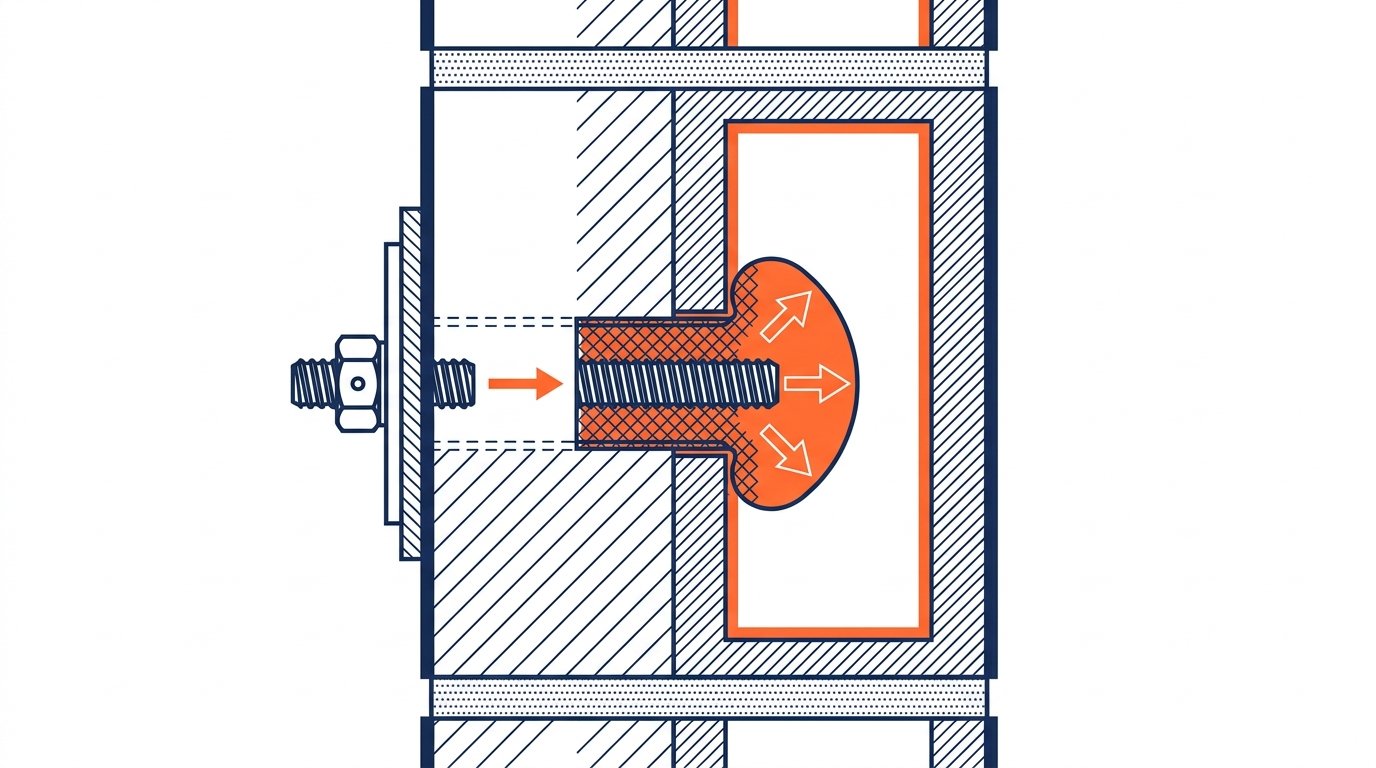

C’est là qu’intervient le tamis. Il s’agit d’un manchon grillagé en plastique ou en métal, glissé dans le trou. On le remplit de résine, puis on enfonce la tige. La résine traverse les mailles et forme un bourrelet dans l’alvéole, juste derrière la coque. Une fois durcie, elle crée un verrou mécanique : la tige ne peut plus ressortir sans arracher la paroi.

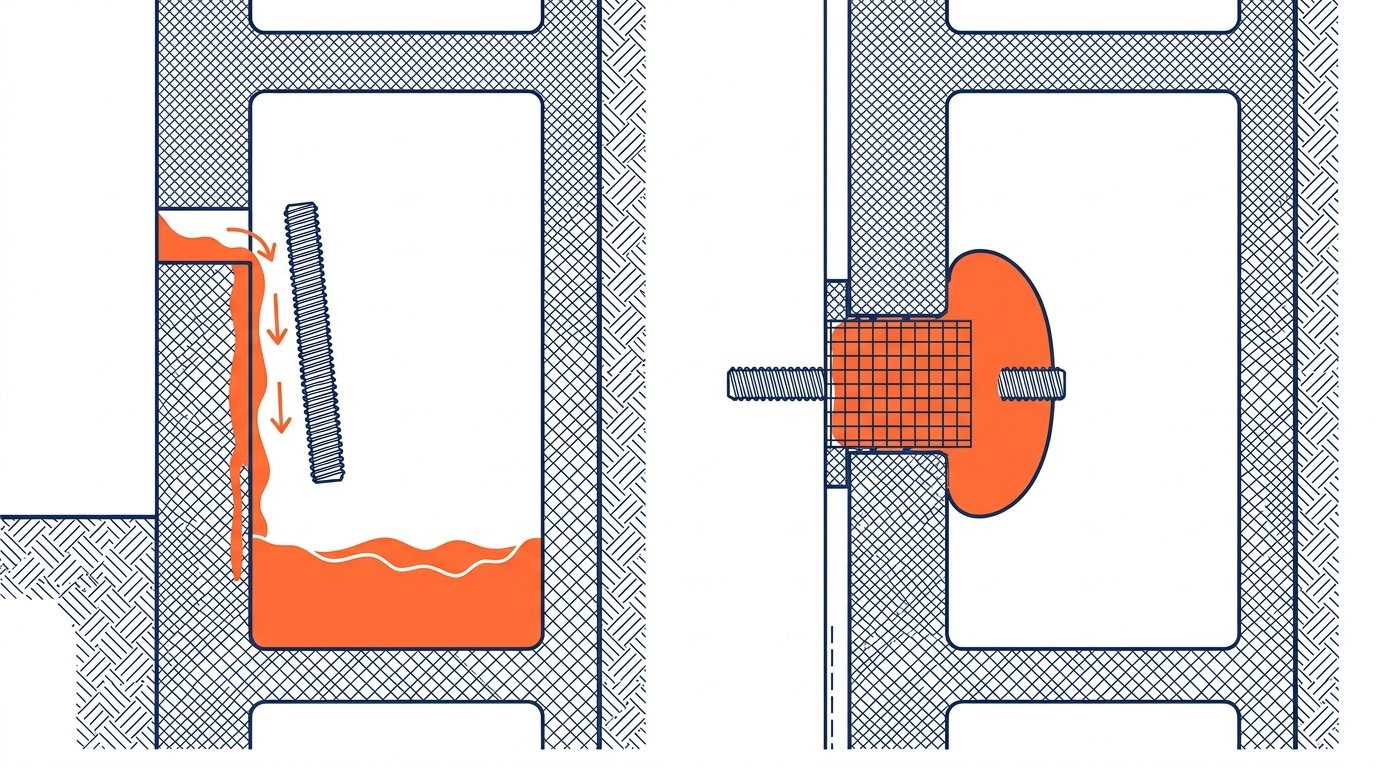

Sur ce type de chantier, on constate souvent que l’échec vient d’une cartouche entière vidée dans une alvéole sans tamis. Le bricoleur pense que « plus de résine » veut dire « plus solide ». Dans un parpaing creux, c’est l’inverse : la résine coule au fond du bloc et la tige reste libre.

Diagnostic : faut-il vraiment un scellement chimique ?

Avant d’ouvrir une cartouche, deux questions se posent. Le mur est-il vraiment en parpaing creux ? Et la charge justifie-t-elle un scellement ? Selon les réponses, trois cas de figure se présentent.

Identifier le support en 2 minutes

Un mur enduit ne dit rien de sa composition. Faites un perçage test de 6 mm, en rotation seule, dans une zone discrète. Observez trois indices :

• La poussière : grise et granuleuse pour un parpaing, rouge-orangé pour une brique, blanche pour du béton cellulaire.
• L’avance du foret : il résiste sur 2 à 3 cm, puis « tombe » brusquement. C’est la signature d’une alvéole.
• La profondeur : un parpaing plein ou un béton banché résiste sur toute la longueur du foret.

Attention à l’enduit. Une façade enduite au mortier compte souvent 1,5 à 2 cm de couche avant le bloc. Côté intérieur, un doublage collé ajoute 8 à 14 cm d’isolant et de plaque. Ces épaisseurs ne portent rien : l’ancrage commence à la surface du parpaing.

Cas 1 — Charge légère : une cheville suffit

Pour un tableau, une applique ou une boîte aux lettres légère, inutile de sortir la résine. Une cheville nylon longue spéciale matériaux creux fait l’affaire. Elle se vrille et se noue derrière la coque au serrage de la vis. Elle convient jusqu’à 10 à 15 kg environ, sans effort d’arrachement prolongé.

Cas 2 — Charge moyenne : le scellement chimique avec tamis

Gonds de volet, portillon léger, support de climatiseur, chauffe-eau, store de fenêtre, main courante : c’est le domaine du scellement chimique avec tamis. Il répartit l’effort sur la coque et résiste bien aux vibrations. La clé reste de multiplier les points et de respecter les charges du fabricant.

Cas 3 — Charge lourde ou structurelle : on change de méthode

Un store banne de 5 m, un portail battant de 80 kg, un auvent ou un garde-corps sortent du cadre. L’effort de levier sur ces ouvrages dépasse vite ce qu’une coque de 3 cm peut encaisser. Il faut alors remplir les alvéoles de béton, créer un poteau ou un chaînage, ou passer en fixation traversante. Pour un garde-corps, la sécurité des personnes est en jeu : faites dimensionner l’ancrage par un professionnel.

Une erreur fréquente qu’on observe chez les maîtres d’ouvrage : poser un store banne sur quatre scellements en parpaing creux. Au premier coup de vent, les tiges du haut arrachent la coque par cônes entiers.

Résine, tamis et tiges : bien choisir son matériel

Un kit complet comprend une cartouche de résine, une buse mélangeuse, des tamis, des tiges filetées et un pistolet. Chaque élément a son importance.

Quelle résine pour un parpaing creux ?

Trois familles de résines se partagent le marché. Toutes fonctionnent en bloc creux à condition d’être utilisées avec un tamis. Le choix dépend surtout de l’exposition et de la charge.

Dans un bloc creux, la résistance de la résine compte moins que la tenue de la coque. Une résine époxy haut de gamme n’apporte donc presque rien : la paroi cède bien avant la résine. Choisissez plutôt un produit qui affiche une ETE, l’Évaluation technique européenne, valable en maçonnerie creuse.

L’ETE, le vrai gage de sérieux

L’ETE est un document qui fixe les performances d’un produit non couvert par une norme harmonisée. Pour les chevilles à injection en maçonnerie, elle s’appuie sur le document d’évaluation européen DEE 330076-00-0604, qui a remplacé l’ancien guide ETAG 029. En France, le CSTB délivre et publie ces évaluations techniques. Une cartouche sans ETE maçonnerie n’est pas forcément mauvaise, mais elle ne garantit aucune valeur de charge.

L’annexe de l’ETE liste les supports testés : parpaing creux, brique creuse, béton cellulaire. Elle donne pour chacun la charge admissible, le diamètre de tamis et le couple de serrage. C’est cette annexe qu’il faut lire, pas l’étiquette commerciale.

Tamis : diamètre et longueur

Le diamètre du tamis dépend de la tige filetée. Le perçage se fait au diamètre extérieur du tamis, et la profondeur dépasse sa longueur d’environ 5 mm. Les valeurs ci-dessous sont des repères courants chez les fabricants.

Le tamis de 85 mm suffit dans la plupart des cas : il traverse la coque et déborde dans l’alvéole. Le 130 mm sert quand un enduit épais ou une isolation précède le bloc, ou pour traverser une coque et un voile interne. Le combo le plus vendu, tamis 16 × 85 et tige M10, couvre l’essentiel des besoins domestiques.

Côté tiges, prenez de l’acier zingué classe 5.8 à l’intérieur. En façade, sous la pluie ou près de la mer, passez à l’inox A4. Une tige zinguée rouille en quelques hivers et fait éclater l’enduit autour du trou.

La méthode pas à pas

La réussite tient à sept gestes simples. Aucun n’est difficile, mais en sauter un seul suffit à ruiner l’ancrage.

Étape 1 — Tracer et positionner

Repérez les joints de mortier. Sur un mur enduit, un perçage test ou un détecteur aide à les localiser. Visez le centre d’un bloc, à 10 cm au moins des bords du mur et des ouvertures. Gardez aussi un entraxe d’une dizaine de centimètres minimum entre deux scellements, ou celui indiqué par l’ETE.

Évitez de percer dans un joint vertical : le mortier y est souvent incomplet, et le tamis n’a rien à quoi s’accrocher. Ce que beaucoup sous-estiment : un même mur peut mélanger blocs creux, blocs pleins et chaînages béton. Un trou qui résiste sur toute sa longueur n’est pas un défaut, c’est souvent un raidisseur. Dans ce cas, un scellement sans tamis convient.

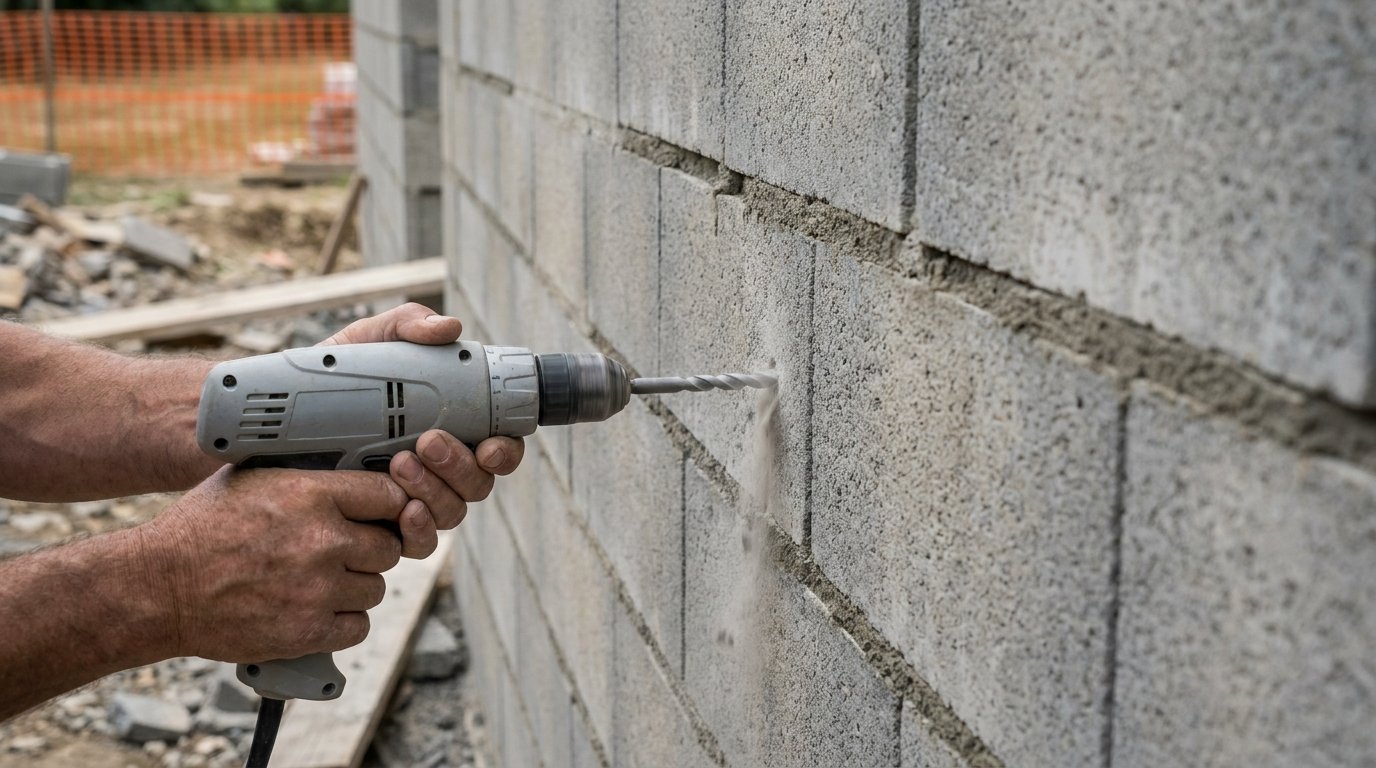

Étape 2 — Percer sans percussion

C’est l’étape la plus importante. Coupez la percussion et percez en rotation seule, avec un foret béton au diamètre du tamis. La percussion fait éclater la face arrière de la coque en un cône irrégulier. Le tamis n’a alors plus de paroi nette contre laquelle se bloquer.

Avancez à vitesse modérée, perceuse bien perpendiculaire au mur. Un trou ovalisé laisse passer la résine autour du tamis. Repérez la profondeur sur le foret avec un ruban adhésif.

Étape 3 — Nettoyer le trou

La poussière de perçage empêche la résine d’adhérer à la coque. Alternez soufflage et brossage : deux coups de soufflette, deux passages d’écouvillon, puis deux coups de soufflette. En maçonnerie creuse, le nettoyage est plus court qu’en béton, mais il reste indispensable.

Étape 4 — Préparer la cartouche

Vissez la buse mélangeuse sur la cartouche. Pressez la gâchette hors du trou jusqu’à obtenir une couleur uniforme, soit trois pressions environ. Les premiers centimètres sont mal mélangés et ne durciront jamais correctement. Jetez-les.

Étape 5 — Remplir le tamis

Glissez le tamis dans le trou, collerette en appui sur le mur. Enfoncez la buse jusqu’au fond du tamis. Injectez en reculant progressivement, du fond vers l’extérieur, pour éviter les bulles d’air. Le tamis doit être rempli entièrement, contrairement au béton plein où l’on remplit seulement la moitié ou les deux tiers du trou.

En pratique, quand on compare un tamis rempli en reculant et un tamis rempli « en vrac », la différence est nette à l’arrachement. Le second cède souvent à la moitié de la charge du premier, à cause des poches d’air.

Étape 6 — Insérer la tige

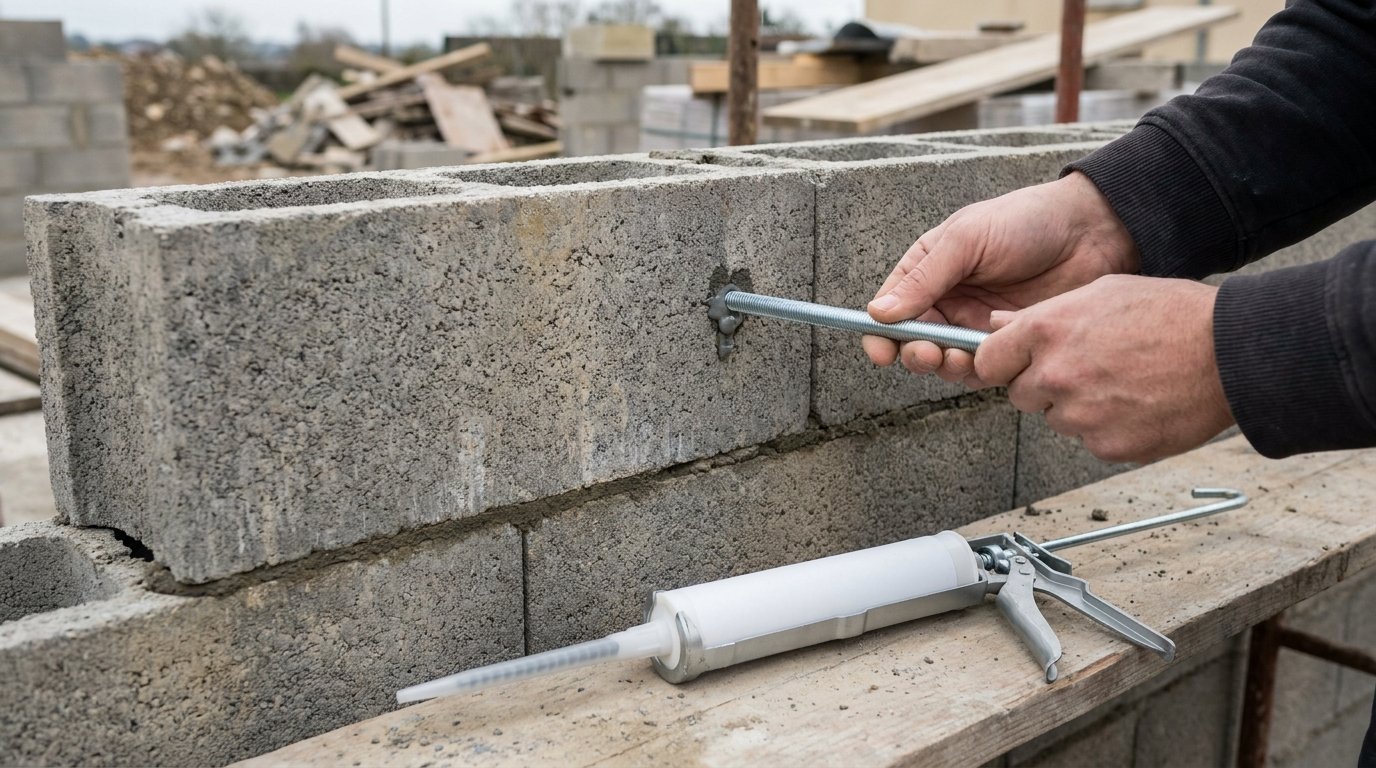

Enfoncez la tige filetée en la tournant lentement, jusqu’à la profondeur prévue. Le mouvement de rotation chasse l’air et enrobe le filetage. Un peu de résine doit refluer au bord du trou : c’est le signe d’un remplissage complet. Ne touchez plus à la tige pendant le temps de manipulation.

Étape 7 — Attendre, puis serrer avec modération

Respectez le temps de mise en charge indiqué sur la cartouche. Il varie fortement avec la température du support, comme le montre ce tableau, établi pour une résine polyester courante.

Au moment de fixer l’objet, serrez l’écrou à la main, puis donnez à peine un quart de tour à la clé. Les fiches techniques limitent le couple à environ 2 N·m en parpaing creux, contre 20 N·m pour une tige M10 dans du béton. Un serrage « à fond » écrase la coque et fissure le bloc autour du tamis.

Quelle charge peut-on accrocher ?

C’est la question que tout le monde pose, et la réponse déçoit souvent. Dans un parpaing creux, la charge admissible dépend de la coque, pas de la résine. Les tableaux fabricants indiquent en général 40 à 70 daN par point en traction, coefficients de sécurité inclus. Pour comparaison, la même résine dans du béton non fissuré admet 600 à 1 400 daN pour une tige M8 à M10.

Un daN vaut à peu près 1 kg. Une fixation de 40 daN porte donc environ 40 kg en traction pure, pas davantage. Et la traction pure est rare : dès qu’un objet est déporté du mur, l’effet de levier multiplie l’effort sur les fixations du haut.

Exemple : un chauffe-eau de 100 litres

Un chauffe-eau de 100 L pèse environ 150 kg une fois rempli. Son centre de gravité se trouve à 25 cm environ du mur. Sur deux tiges en haut, l’arrachement dépasse largement ce que deux scellements en bloc creux peuvent reprendre. La solution : poser l’appareil sur un trépied. Ou bien le fixer sur une platine murale ancrée sur 4 à 6 points, répartis sur plusieurs blocs.

Ce raisonnement vaut pour tout objet en porte-à-faux : étagère de garage, unité extérieure de climatisation, support de vélo. Si vous hésitez sur la méthode de calcul, notre article sur la cheville chimique en cloison placo détaille l’effet de levier, et il s’applique aussi au parpaing.

Les règles pour fiabiliser l’ancrage

• Multiplier les points plutôt que grossir les tiges : quatre M8 valent mieux que deux M16 sur une coque fine.
• Répartir sur plusieurs blocs, pour ne pas concentrer l’effort sur une seule coque.
• Utiliser une platine large, qui transforme l’arrachement en compression sur le mur.
• Lire l’annexe de l’ETE pour le parpaing exact : un bloc de classe B40 (4 MPa) n’a pas la résistance d’un bloc B80.

Les alternatives au scellement chimique

Le scellement chimique n’est pas toujours la meilleure option dans un parpaing creux. Selon la charge et l’accès, trois autres techniques méritent d’être comparées.

La cheville nylon longue pour matériaux creux

Pour les charges légères, c’est la solution la plus rapide. La cheville se déforme et se noue dans l’alvéole au serrage de la vis. Elle ne demande aucun temps de prise. Sa limite : 10 à 15 kg environ, et une tenue médiocre aux vibrations. Si vous voulez comparer les principes de chevilles selon les supports, notre guide complet des chevilles pour plaque de plâtre explique les mécanismes d’expansion et de basculement.

Remplir l’alvéole de mortier

C’est la méthode des maçons pour les charges lourdes, comme les gonds de portail. On ouvre l’alvéole par le dessus ou par un petit trou, on la bourre de mortier ou de béton, puis on attend le durcissement. Le bloc devient localement plein. On peut alors y sceller une tige sans tamis, avec une résistance bien supérieure.

Pour un portail, la bonne pratique va plus loin : on monte un pilier en blocs à bancher, ferraillé et coulé en béton. C’est plus long, mais c’est la seule réponse durable aux efforts d’un vantail de plusieurs mètres. Retrouvez d’autres techniques de ce type dans nos guides de maçonnerie.

La fixation traversante

Quand l’arrière du mur est accessible, comme un mur de garage ou de clôture, la tige traversante reste imbattable. Une tige filetée traverse le bloc de part en part, avec une contre-plaque et un écrou de l’autre côté. L’effort se reporte sur toute l’épaisseur du mur, et non plus sur une seule coque.

Ce principe se retrouve d’ailleurs en rénovation intérieure. Notre méthode pour fixer une TV sur une cloison en brique plâtrière combine tamis et plaque de répartition, deux solutions directement transposables à un mur en parpaing.

🆘 SOS chantier : comment corriger les erreurs fréquentes ?

La résine a disparu dans le mur et la tige tourne

C’est l’erreur classique du scellement sans tamis. La résine s’est écoulée au fond de l’alvéole et n’a rien retenu. Retirez la tige et laissez durcir ce qui reste. Repercez ensuite au diamètre supérieur, avec un tamis adapté. Si le trou est trop abîmé, décalez le point d’ancrage d’au moins 10 cm, quitte à modifier la platine.

La coque a éclaté au perçage

La percussion ou un foret trop gros a fait sauter la paroi arrière. Le trou est conique et le tamis n’a plus d’appui net. Ne comptez pas sur la résine pour combler le cratère. Décalez le perçage sur un autre bloc, ou rebouchez au mortier de réparation et attendez son durcissement complet avant de repercer.

Ce type de défaut est quasi systématique quand on perce avec un perforateur SDS réglé en frappe. Sur un parpaing creux, même un perforateur doit tourner en rotation seule.

Le bloc s’est fissuré au serrage

Le couple était trop élevé, ou la mise en charge trop précoce. La fissure fragilise toute la coque, et les scellements voisins avec. Desserrez immédiatement. Coupez la tige à ras, puis réalisez un nouveau scellement dans un bloc sain. Cette fois, serrez à la main et ajoutez un quart de tour au maximum.

La fixation prend du jeu au bout de quelques mois

C’est le signe d’une charge dynamique sous-estimée : vent sur un store, portillon qui claque, vibrations d’une pompe à chaleur. La coque s’use petit à petit autour du tamis. Ajoutez des points d’ancrage, élargissez la platine, ou passez à une alvéole remplie de mortier. Pour un ouvrage battu par le vent, consultez un professionnel avant qu’il ne tombe.
