Fixation TV mur placo : la méthode complète selon le poids et le DTU

Temps de lecture : 11 minutes

Comment fonctionne une cloison placo face à une TV

Une cloison placo n’est pas un mur plein. Elle se compose d’une ossature métallique en acier galvanisé — des rails horizontaux au sol et au plafond, et des montants verticaux espacés tous les 60 cm — habillée d’une plaque de plâtre type BA13 (13 mm d’épaisseur) de chaque côté. Cette structure suit le DTU 25.41 et la norme NF EN 14195, qui régissent la mise en œuvre des cloisons en plaques de plâtre sur ossature métallique.

Entre les deux peaux de plâtre, on trouve généralement un isolant en laine minérale, mais surtout du vide. C’est ce vide qui change tout pour la fixation d’une TV. Une vis classique ne tient pas dans le plâtre seul, et certainement pas pour une charge suspendue de plusieurs kilos.

Sur ce type de chantier, on constate souvent que les particuliers sous-estiment la différence entre « fixer un cadre » et « fixer une TV ». Le cadre exerce une charge verticale faible et statique. La TV, elle, est suspendue à distance du mur (effet de bras de levier), parfois manipulée pour l’orienter, et peut peser jusqu’à 35 kg pour un 65 pouces. La cloison doit absorber cet effort sans s’arracher.

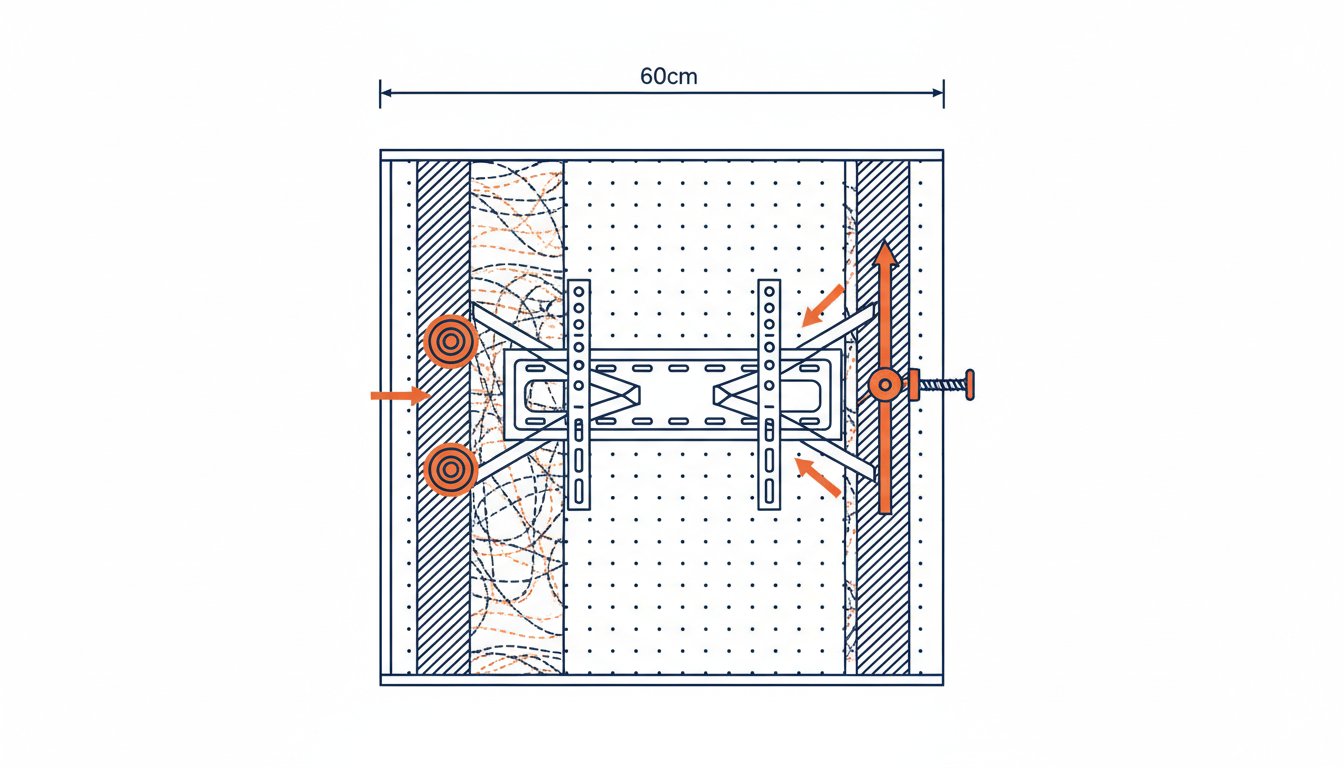

Le rôle de l’ossature métallique

Les montants verticaux, en acier galvanisé, sont les seuls éléments réellement porteurs de la cloison. Selon les références utilisées pour dimensionner et poser les profilés placo, l’entraxe standard est de 60 cm, parfois réduit à 40 cm en cloison technique. Une vis qui mord dans un montant peut tenir 50 à 80 kg sans difficulté. Une vis qui ne mord que dans le plâtre, avec une cheville mal posée, peut céder à moins de 5 kg.

Faut-il un renfort ? Le diagnostic avant de percer

Avant de sortir la perceuse, trois questions doivent recevoir une réponse claire : quel est le poids total à supporter, quel est le type de support (fixe, inclinable, articulé), et quel est l’état de la cloison ? Chaque combinaison renvoie à une méthode différente.

Cas 1 — TV légère + support fixe : aucun renfort nécessaire

Pour un téléviseur de moins de 25 kg associé à un support mural fixe (TV plaquée contre le mur), la cloison placo seule suffit largement. Quelques chevilles Molly métalliques de qualité, correctement réparties sur les 4 points VESA du support, encaissent sans problème la charge. C’est le cas le plus fréquent en logement résidentiel, qui couvre l’essentiel des TV de 43 à 55 pouces.

Cas 2 — TV moyenne + support inclinable : ancrage partiel dans l’ossature

Pour une TV de 25 à 35 kg ou un support inclinable, on combine deux approches. On localise un ou deux montants métalliques avec un détecteur, on y visse directement deux fixations du support à l’aide de vis autoforeuses, et on complète avec des chevilles Molly sur les autres points. Cette technique répartit la charge entre l’ossature porteuse et la peau de plâtre, sans intervention lourde sur la cloison.

Cas 3 — TV lourde ou bras articulé : renfort intégré obligatoire

Au-delà de 35 kg, ou dès qu’on utilise un bras articulé, le calcul de l’effort change radicalement. Un bras qui se déploie à 50 cm du mur multiplie l’effet de levier par 4 ou 5. Aucune cheville Molly seule ne tiendra à long terme. La solution propre consiste à poser un renfort en contreplaqué 18 mm ou en OSB entre deux montants, dans l’épaisseur de la cloison. C’est la seule méthode conforme aux préconisations des fabricants pour ce niveau de charge.

Une erreur fréquente qu’on observe : essayer de « compenser » une charge trop élevée en ajoutant simplement plus de chevilles Molly. En pratique, cela ne change rien. Les chevilles sont limitées par la résistance du plâtre à l’arrachement, pas par leur nombre.

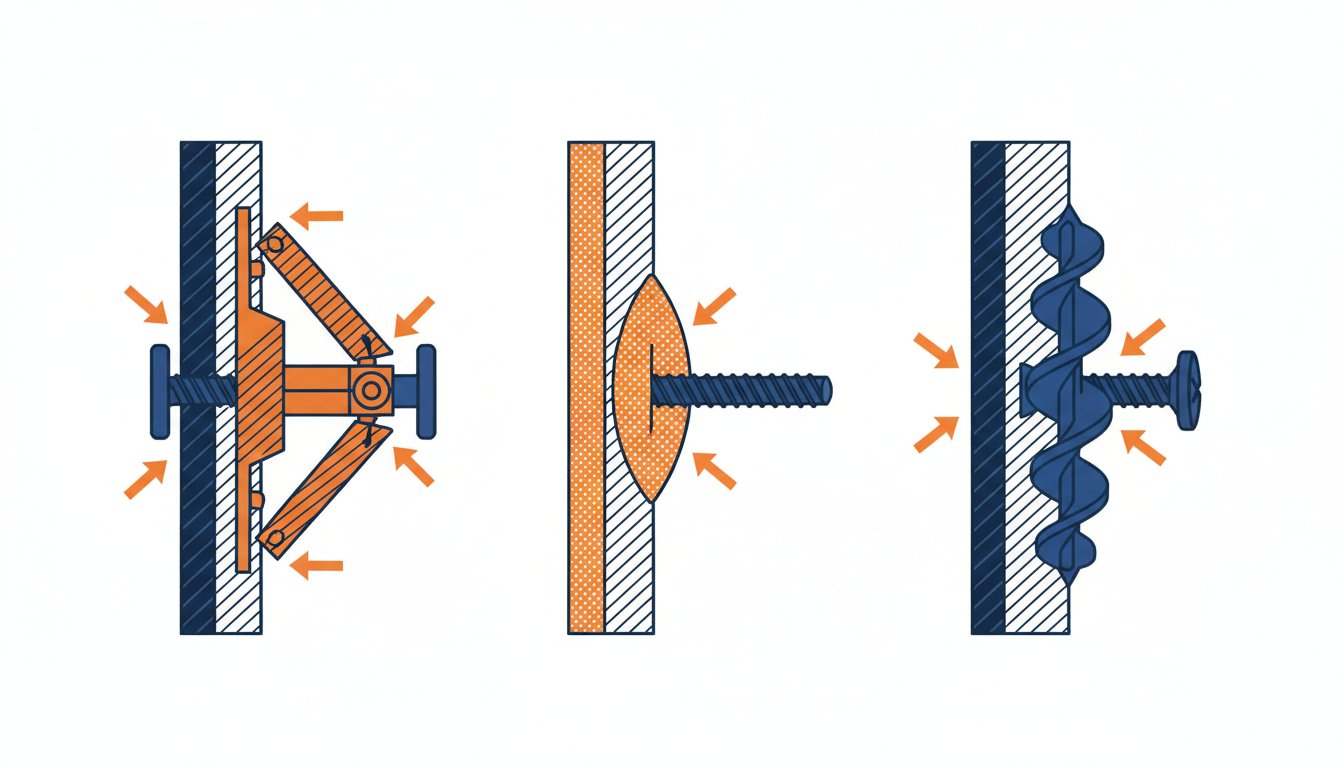

Quelles chevilles choisir selon le poids de la TV

Tous les systèmes ne se valent pas. Pour un usage TV, on retient principalement trois familles, chacune avec sa charge nominale et ses limites. Le choix se fait selon le poids, mais aussi selon la facilité de pose et la possibilité de démonter par la suite.

Les chevilles Molly à expansion métallique

C’est la référence pour le placo. Une fois posée, la collerette se déforme à l’arrière de la plaque et crée une surface d’appui solide. La pose nécessite une pince à expansion dédiée. Selon le diamètre, la charge admissible par cheville Molly va de 20 à 40 kg en cisaillement, ce qui correspond à l’effort vertical exercé par une TV plaquée au mur. Une Molly M5 supporte 25 kg, une M6 jusqu’à 35 kg. Pour 4 points de fixation, on additionne les charges, mais on garde toujours une marge de sécurité d’au moins 50 %.

Les chevilles à bascule (toggle anchors)

Plus rares en France, ces chevilles s’insèrent pliées dans un trou et se déploient à l’arrière de la plaque. Capacité comparable aux Molly, avec un trou de passage plus large (point négatif si on veut repositionner). Pratiques en rénovation quand le diamètre du trou n’a pas pu être contrôlé.

L’ancrage chimique (scellement résine)

Pour les charges très lourdes (au-delà de 40 kg par point), on utilise une cartouche de résine époxy ou polyester avec une tige filetée. Le scellement remplit le vide entre les deux peaux de plâtre et bloque mécaniquement la tige. Cette technique demande un perçage propre, une cartouche compatible plâtre (pas n’importe laquelle), et un temps de séchage de 24 h. C’est la solution « ceinture-bretelles » pour les TV très lourdes ou les supports articulés.

Tableau récapitulatif des fixations

Pour aller plus loin dans le choix de la fixation, consultez notre guide complet sur les chevilles adaptées au placo, qui couvre l’ensemble des systèmes disponibles et leur dimensionnement.

Pose pas à pas : fixer le support TV en 7 étapes

La méthode décrite ci-dessous correspond au cas le plus courant : TV de 15 à 30 kg, support fixe ou légèrement inclinable, cloison standard BA13. Pour les cas plus complexes, voir la section alternatives.

Étape 1 — Repérer la hauteur idéale

Le centre de l’écran doit se trouver à hauteur des yeux quand on est assis. En pratique, cela correspond à un centre d’image situé entre 1,00 m et 1,20 m du sol, selon le canapé. Marquer cette hauteur au crayon, puis tracer la position basse du support (souvent 10 à 20 cm sous le centre selon le modèle).

Étape 2 — Détecter les montants de l’ossature

Un détecteur de métaux multifonction se trouve à partir de 25 €. Il identifie les montants verticaux de la cloison. Marquer leur position au crayon. Si possible, faire passer au moins deux points VESA du support en correspondance avec un montant.

Étape 3 — Tracer les points VESA au mur

Mesurer l’entraxe VESA inscrit sur le support (par exemple 400×400 mm pour une TV 55 pouces standard). Reporter ces cotes sur le mur avec un niveau à bulle et un crayon. Les écarts par rapport à l’horizontale doivent rester inférieurs à 2 mm pour ne pas avoir une TV de travers.

Étape 4 — Percer aux bons diamètres

Pour une cheville Molly M5, percer à Ø 10 mm avec une mèche béton ou universelle. Pour la M6, Ø 12 mm. Avancer doucement, sans appuyer, pour éviter d’éclater le plâtre en surface. Si le foret tape sur un montant, élargir éventuellement la marque pour le percer aussi (mèche métal Ø 4 mm en pilote, puis vis autoforeuse).

Étape 5 — Poser les chevilles Molly

Insérer la cheville Molly dans le trou. La collerette doit affleurer la surface du placo, pas s’enfoncer. Engager la pince à expansion sur la vis, comprimer franchement plusieurs fois jusqu’à ce que l’expansion soit complète à l’arrière. On le sent à la résistance qui augmente. Retirer la pince et dévisser la vis pour libérer la cheville (qui reste solidaire du mur).

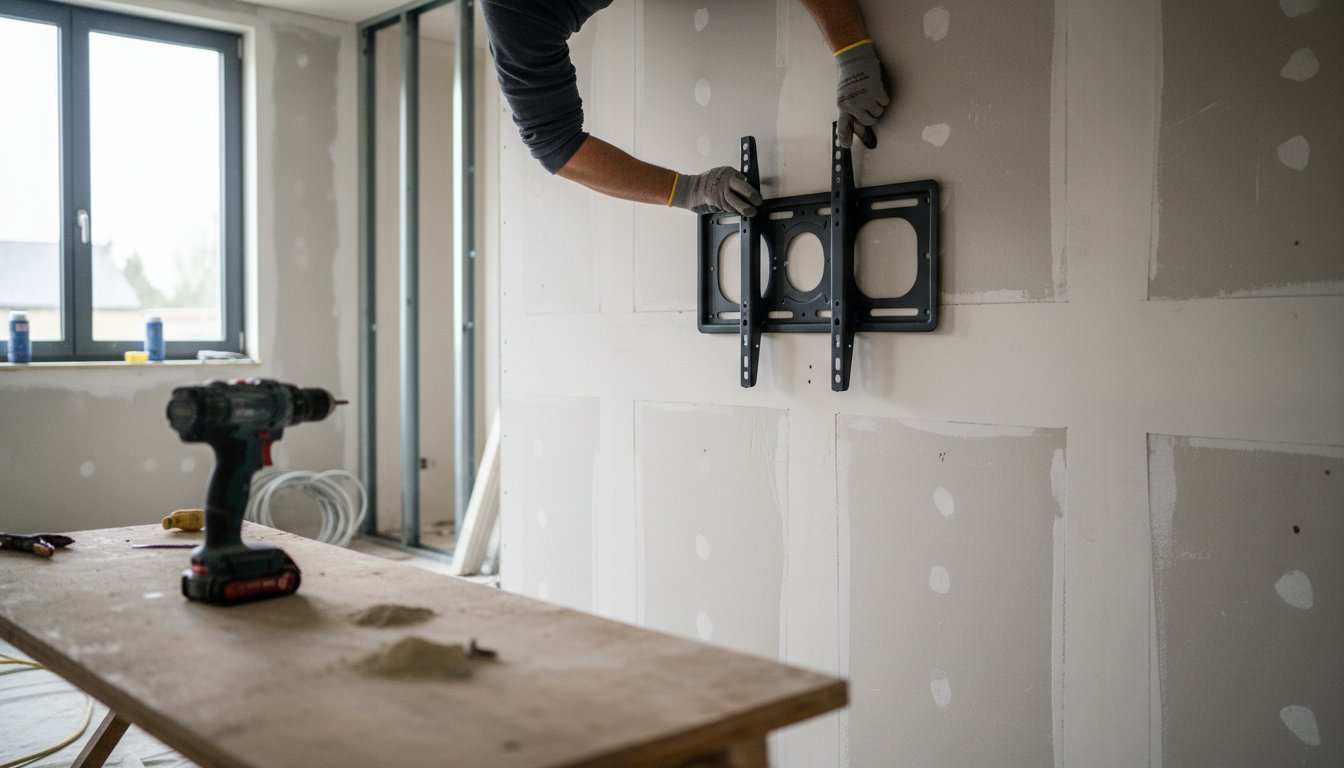

Étape 6 — Présenter le support et serrer

Présenter la platine du support contre le mur, faire correspondre les trous avec les chevilles posées. Visser progressivement les 4 points sans serrer à fond au début, pour pouvoir ajuster. Une fois aligné au niveau à bulle, serrer à fond chaque vis. Sur les vis qui mordent dans un montant, ne pas sur-serrer pour éviter de déformer l’acier.

Étape 7 — Accrocher la TV et tester

Avec une seconde personne, accrocher la TV sur la platine selon le système prévu par le fabricant (crochet, vis verrouillage, etc.). Vérifier la solidité par une légère pression vers le bas, puis tester l’horizontalité de l’écran. Brancher seulement après cette vérification.

Les alternatives : renfort, ancrage chimique, support sol

Toutes les situations ne se règlent pas avec 4 chevilles Molly. Voici les solutions de secours pour les cas particuliers, du plus simple au plus technique.

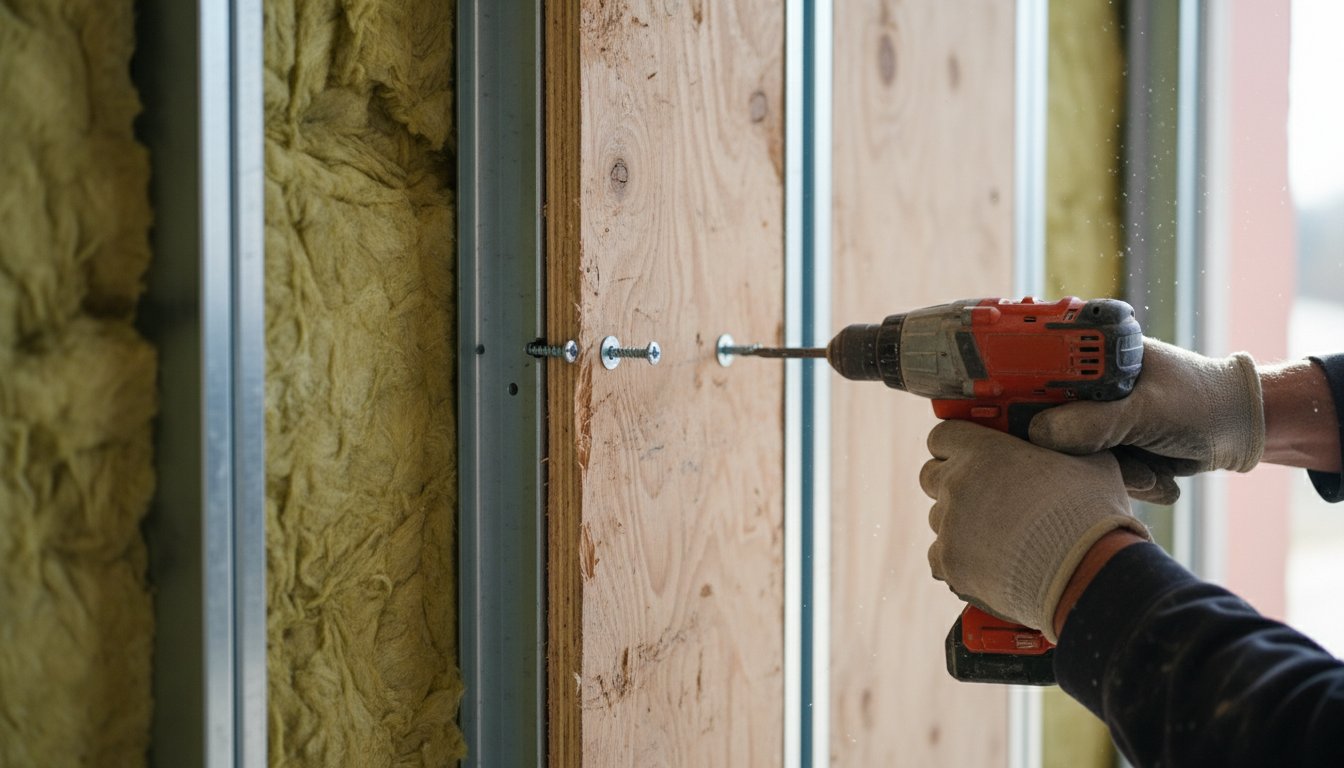

Le renfort intégré en contreplaqué

Solution la plus durable pour les charges lourdes. Si la cloison est en cours de pose, fixer un panneau de contreplaqué 18 mm ou OSB 18 mm entre deux montants, à l’emplacement prévu pour la TV. Le panneau se visse directement sur les profilés métalliques à travers les ailes des montants. Une fois la plaque BA13 posée par-dessus, le support TV se visse à travers le placo dans le bois, avec des vis à bois de 5×60 mm. Tenue garantie pour 80 à 100 kg.

Si la cloison est déjà fermée, il faut ouvrir une fenêtre dans le placo, insérer le panneau, le visser sur les montants, puis reboucher. Travail de plaquiste à confier à un professionnel si on n’est pas équipé.

La planche de bois apparente

Alternative visible mais efficace : visser une planche de bois traité ou un panneau MDF directement sur la face avant du placo, en traversant la plaque pour mordre dans au moins 2 montants. La TV se fixe ensuite sur la planche. Aspect rustique, mais charge supportée comparable au renfort intégré (60 à 100 kg).

L’ancrage chimique seul

Pour une TV de 35 à 50 kg sans accès à un montant ni possibilité de renfort, l’ancrage chimique reste la dernière option en placo. Utiliser une cartouche compatible matériaux creux (Fischer, Hilti, etc.), avec un tamis adapté qui retient la résine. Compter 24 h de séchage avant mise en charge. C’est une solution coûteuse (cartouche à 25-35 € + tamis) mais fiable.

Le support TV sur pied

Quand rien d’autre n’est jouable — cloison fragile, fissures, écran de 75 pouces — le support TV sur pied au sol reste la solution la plus sûre. Certains modèles (type Erard ExoStand) sont conçus pour des cloisons placo et reportent une partie de la charge au sol via un piètement en T. Capacité testée : 120 kg sur placo standard.

🆘 SOS chantier : rattraper une fixation ratée

Une fixation TV qui cède, c’est rarement une surprise — il y a toujours un signe avant-coureur. Voici les 3 problèmes qu’on rencontre le plus souvent et comment les corriger.

Problème 1 — La cheville Molly tourne dans le vide après pose

Symptôme : on serre la vis et elle continue de tourner sans accrocher. Cause : soit le trou est trop large (perçage non maîtrisé), soit l’expansion n’a pas fonctionné car la collerette s’est enfoncée dans le placo. Solution : retirer la cheville défectueuse, agrandir légèrement le trou et utiliser une cheville métallique à bascule (toggle) plutôt qu’une Molly. La bascule s’ouvre derrière la plaque indépendamment du diamètre du trou.

Problème 2 — Le placo se fissure autour de la fixation

Symptôme : des fissures rayonnantes apparaissent autour d’une cheville sous charge. Cause : la charge réelle dépasse la capacité de la fixation, ou la cheville est trop proche d’un bord de plaque. Solution : démonter la TV immédiatement, déposer la cheville fautive, reboucher à l’enduit, et reprendre la fixation sur un montant ou avec un renfort. Ne jamais essayer de « consolider » en ajoutant une seconde cheville à côté — la plaque est déjà fragilisée.

Problème 3 — La TV penche progressivement vers l’avant

Symptôme : quelques semaines après la pose, l’écran s’incline légèrement vers le bas. Cause : fluage du plâtre sous charge constante, typique d’une cheville sous-dimensionnée. Solution : démonter la TV, vérifier l’état du placo autour de chaque fixation, et passer à un système plus solide (ancrage dans montant ou renfort). Ce type de défaut est quasi systématique quand on installe une TV de plus de 20 kg sur des chevilles plastique au lieu de chevilles métalliques.

À noter : si la cloison montre déjà des dégâts avant même l’installation, mieux vaut différer la pose et traiter d’abord la structure. Pour les charges très lourdes sur placo, notre article sur comment fixer un meuble lourd sur du placo détaille toutes les techniques de renfort applicables aussi à un support TV de gros format.
