Retrait béton : causes, solutions et joints pour éviter les fissures

Temps de lecture : 12 minutes

Qu’est-ce que le retrait du béton, et pourquoi il n’est pas évitable

Le retrait désigne la contraction volumique du béton pendant et après sa prise. Il a deux origines principales : la réaction chimique d’hydratation du ciment, qui consomme de l’eau, et l’évaporation de l’eau de gâchage non liée chimiquement. Ce phénomène touche tous les bétons, sans exception.

On distingue quatre types de retrait, qui n’interviennent pas au même moment du chantier.

Le retrait de séchage est le plus fréquemment rencontré sur un chantier de dalle ou de fondation classique. Pour un béton courant de type C25/30, il représente en moyenne un raccourcissement de 3 à 4,5 mm sur une longueur de 10 mètres. À l’échelle d’un ouvrage, cela paraît faible. Mais si ce mouvement est bridé, la contrainte de traction générée peut largement dépasser la résistance en traction du béton jeune, qui ne dépasse guère 2 à 4 MPa. Les fondations en béton armé sont particulièrement concernées, du fait de leur épaisseur et du frottement exercé par le sol.

Sur ce type de chantier, on constate souvent que le retrait est confondu avec un défaut de qualité du béton. En réalité, c’est un phénomène physico-chimique normal : le vrai sujet n’est pas de l’empêcher, mais de gérer les contraintes qu’il génère.

La norme NF EN 206, qui encadre la spécification, les performances et la production du béton, fixe justement des classes d’exposition et des rapports eau/ciment maximaux selon l’usage prévu. Un béton commandé pour une dalle extérieure exposée au gel n’aura pas la même formulation qu’un béton de fondation enterré, précisément parce que ces paramètres influencent directement l’amplitude du retrait attendu.

Faut-il s’inquiéter ? Le diagnostic avant toute intervention

Toutes les fissures liées au retrait ne se valent pas. Avant d’envisager une réparation, il faut distinguer deux situations bien différentes.

Cas 1 — Une fissuration de surface, fine et stable

Un faïençage superficiel, avec des microfissures inférieures à 0,3 mm qui ne bougent plus, correspond le plus souvent à un retrait plastique ou de séchage classique. Ces fissures restent en surface, n’atteignent pas les armatures et n’affectent pas la résistance de l’ouvrage. Un traitement esthétique léger suffit généralement.

Cas 2 — Une fissure qui s’élargit ou qui traverse la dalle

Une fissure qui continue de s’ouvrir dans le temps, qui traverse toute l’épaisseur, ou qui s’accompagne d’un décalage entre les deux lèvres, ne relève plus du simple retrait. Il faut alors envisager un tassement différentiel du sol, un sous-dimensionnement du ferraillage, ou une association des deux phénomènes. Notre guide sur la réparation des fissures de dalle béton détaille la méthode de diagnostic et les techniques de reprise adaptées à chaque cas.

Une erreur fréquente qu’on observe chez les maîtres d’ouvrage : attendre que la fissure « se stabilise d’elle-même » avant d’agir, alors qu’un simple relevé avec des repères de fissuration sur plusieurs semaines suffirait à trancher.

Les causes du retrait et de la fissuration associée

Le retrait lui-même est inévitable. Ce qui provoque la fissure, c’est presque toujours une combinaison de plusieurs facteurs aggravants.

Un excès d’eau de gâchage

Un béton trop fluide, souvent rallongé à l’eau sur le chantier pour faciliter la mise en œuvre, entraîne une chute des résistances mécaniques et un retrait excessif. Chaque litre d’eau ajouté au-delà du rapport eau/ciment prévu par la formulation augmente d’autant le volume qui devra s’évaporer, donc le retrait final.

Une évaporation trop rapide en surface

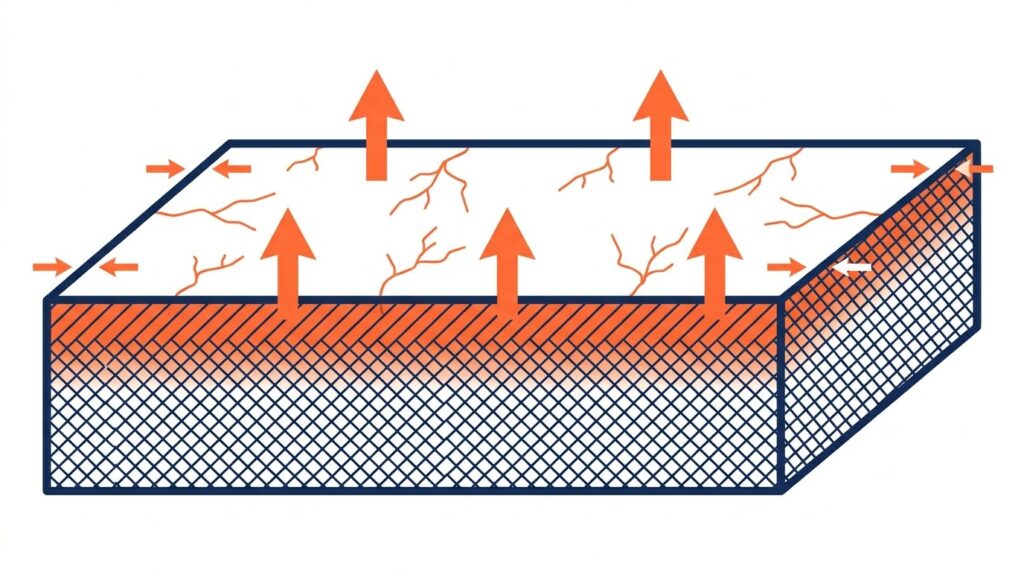

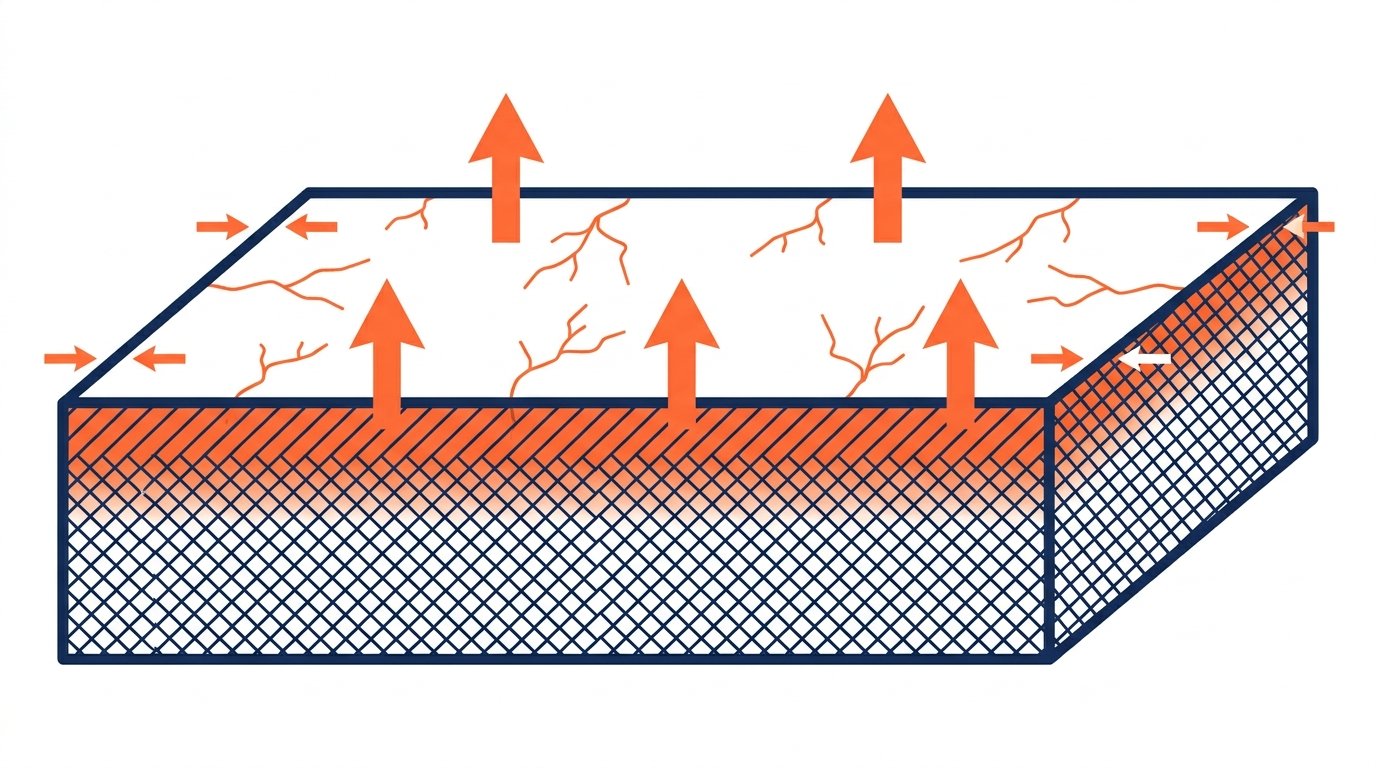

Vent, plein soleil, forte chaleur ou faible hygrométrie accélèrent l’évaporation de l’eau de surface avant que le béton n’ait développé assez de résistance pour y résister. C’est la cause numéro un du retrait plastique et du faïençage précoce, visible dès les premières heures après coulage.

Un béton bridé sans joint de retrait

Quand le béton ne peut pas se rétracter librement — parce qu’il est coulé contre un mur, un massif de fondation ou une longue surface sans discontinuité — les contraintes de traction se concentrent et finissent par créer une fissure au point le plus faible. C’est le rôle des joints de retrait que de créer volontairement ce point faible, à un endroit maîtrisé.

Une cure absente ou insuffisante

Ce que beaucoup de conducteurs de travaux sous-estiment : la cure du béton n’est pas une option de confort, c’est une étape à part entière du DTU. Une cure bien menée réduit le retrait plastique de 20 à 40 %, simplement en ralentissant l’évaporation pendant les premières 24 à 48 heures critiques.

Solutions et bonnes pratiques pour limiter le retrait

Aucune solution unique ne suffit. C’est la combinaison de plusieurs mesures, appliquées dès la formulation, qui réduit réellement le risque de fissuration.

Maîtriser le rapport eau/ciment

Respecter strictement le dosage prévu par le formulateur, sans ajustement à l’eau sur site, reste la mesure la plus efficace et la moins coûteuse. Un béton correctement dosé conserve à la fois sa résistance et un retrait maîtrisé.

Protéger le béton frais avec une cure adaptée

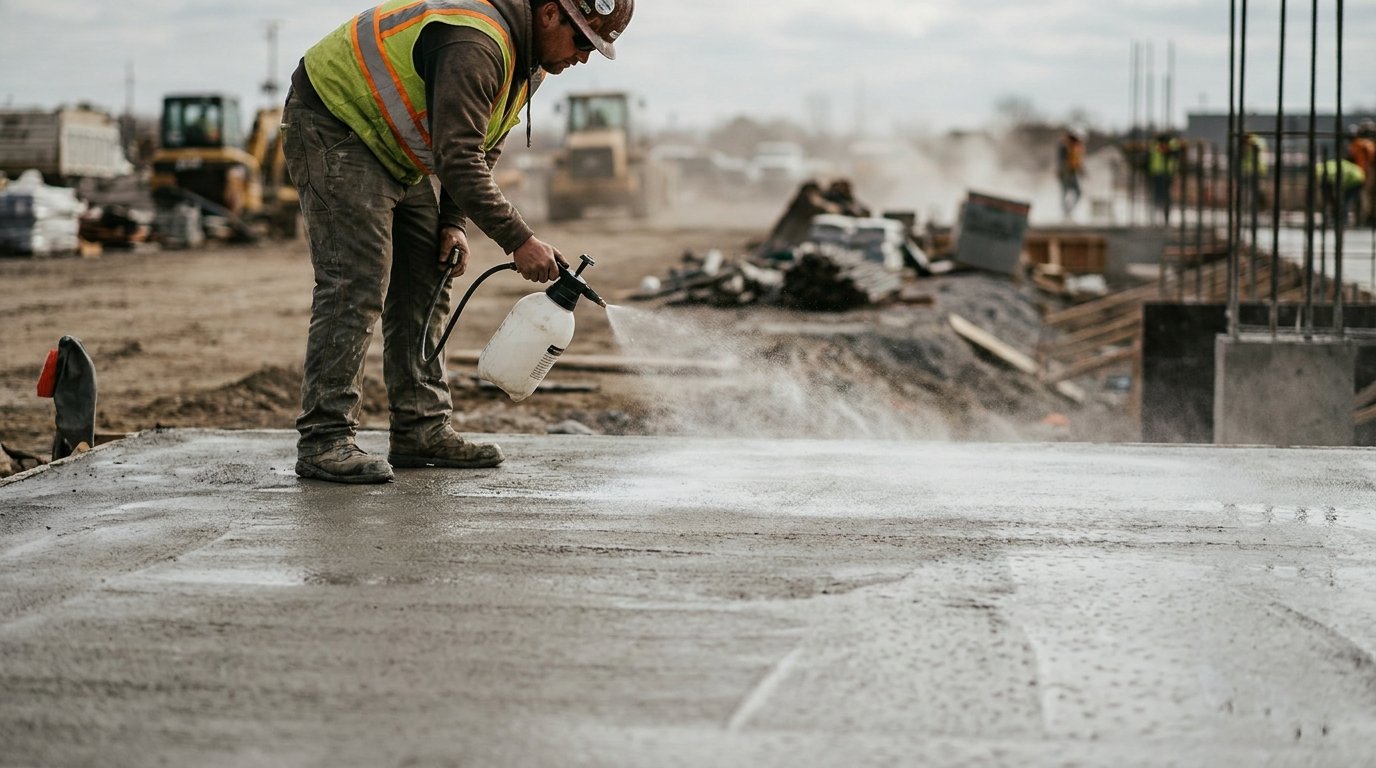

Trois méthodes de cure sont couramment utilisées sur chantier : la pulvérisation d’un produit filmogène, le bâchage avec un film polyane, ou l’arrosage régulier pendant les 7 premiers jours. Le choix dépend de la surface, de la météo et de l’accessibilité du chantier.

Quel que soit le procédé retenu, l’objectif reste identique : maintenir une hygrométrie de surface suffisante pendant la période où le béton développe l’essentiel de sa résistance mécanique, généralement les 7 premiers jours. Au-delà de 25°C ou en cas de vent soutenu, l’évaporation peut dépasser la vitesse de ressuage naturel du béton, ce qui rend la cure véritablement urgente, à appliquer dans l’heure qui suit la finition de surface.

Utiliser des additions minérales adaptées

L’ajout de laitier de haut fourneau ou de cendres volantes dans la formulation réduit le pic de chaleur d’hydratation et donc le retrait thermique, particulièrement utile sur les ouvrages massifs de plus de 50 cm d’épaisseur, comme certaines fondations ou longrines importantes.

Les joints de retrait : dimensionnement et pose

Le joint de retrait est une saignée volontaire, réalisée dans l’épaisseur du béton, qui crée un point de faiblesse contrôlé. Le retrait s’y concentre plutôt que de fissurer la dalle de façon anarchique.

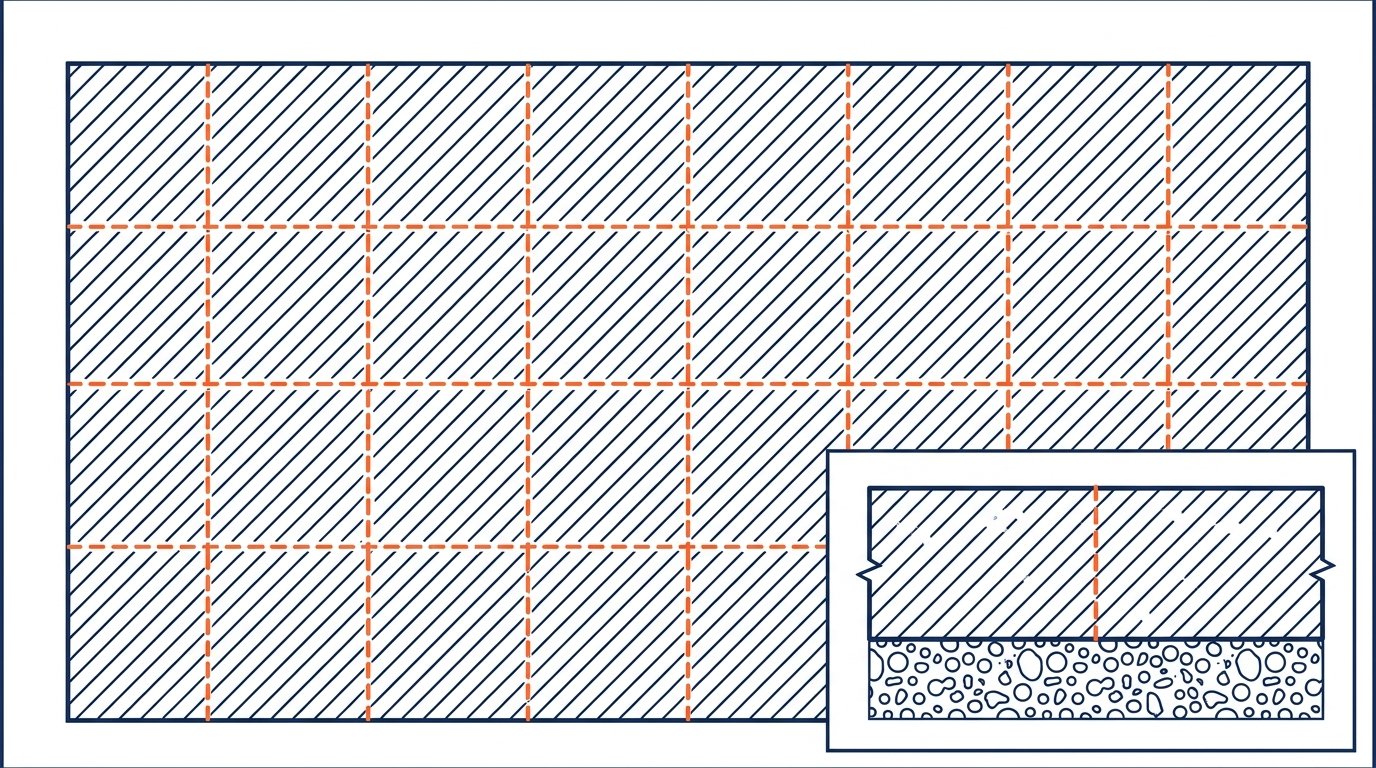

La règle de dimensionnement la plus utilisée fixe l’espacement entre joints à environ 25 fois l’épaisseur de la dalle, avec un maximum de 4 à 6 mètres pour un dallage courant. La profondeur du joint doit atteindre au moins un tiers de l’épaisseur totale.

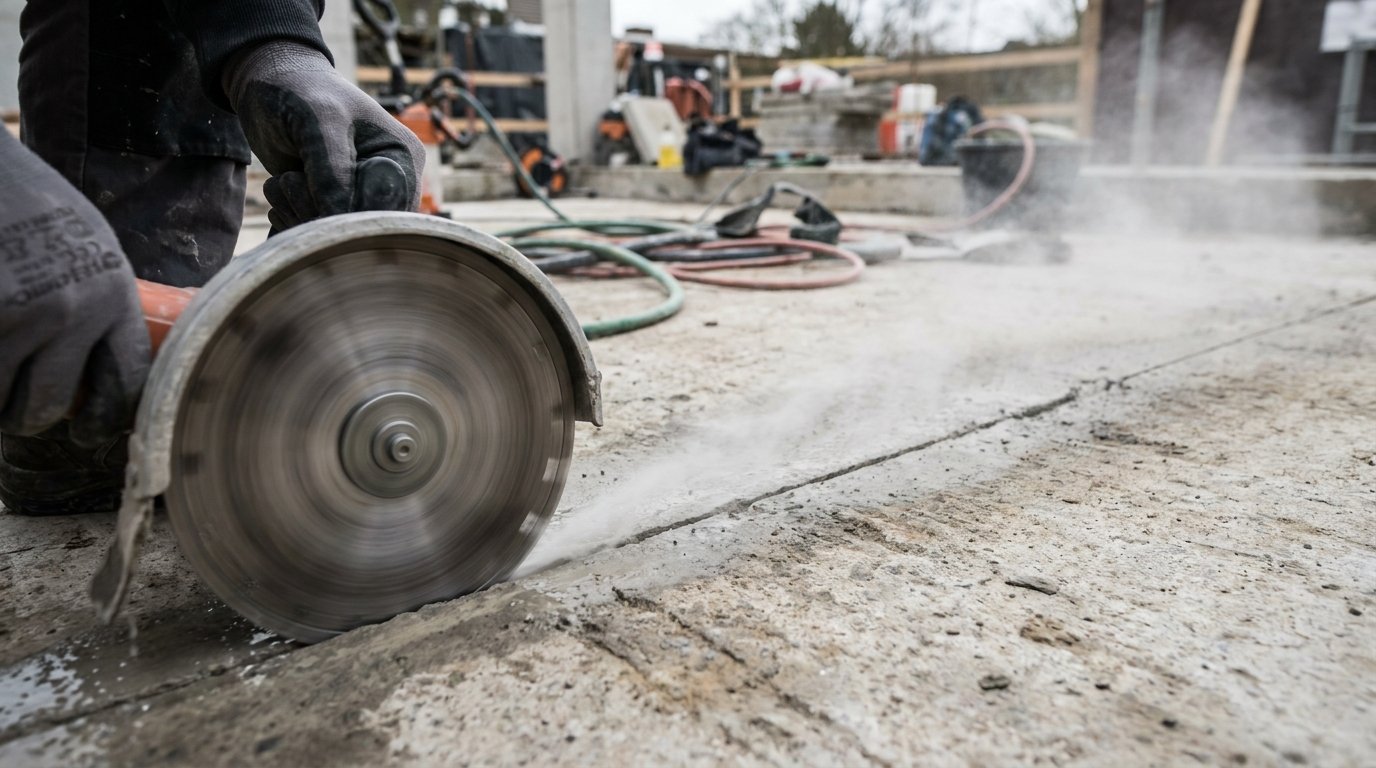

Le timing d’exécution compte autant que le dimensionnement. Un sciage réalisé au disque à sec intervient généralement entre 12 et 24 heures après le coulage : trop tôt, le béton s’écaille ; trop tard, les fissures de retrait ont déjà pris leur propre trajet, souvent en dehors du tracé prévu.

En pratique, quand on a comparé des dalles avec et sans calepinage de joints correctement dimensionné, la différence est nette : l’une présente un réseau de fissures fines maîtrisées le long des tracés prévus, l’autre une fissuration aléatoire, souvent plus large et plus visible. Sur une terrasse, ce même principe s’applique en périphérie : notre article sur le joint périphérique de dalle terrasse détaille la pose de ce joint de désolidarisation, complémentaire des joints de retrait internes.

Pour une chape flottante posée sur isolant, la logique de joint est encore plus stricte car le support ne joue aucun rôle de frottement stabilisateur. Notre guide sur la chape flottante sur isolant explique comment adapter le calepinage dans ce cas précis.

Alternatives : bétons à faible retrait et fibres

Quand le calepinage de joints classique n’est pas suffisant ou pas souhaité — dallage industriel de grande surface, dalle sans joint apparent pour raison esthétique — d’autres leviers existent.

Le béton fibré intègre des microfibres de polypropylène directement dans la masse. Elles ne remplacent pas le ferraillage structurel, mais elles réduisent le retrait plastique de 50 à 80 % en limitant la propagation des microfissures de surface pendant les toutes premières heures.

Les bétons à faible retrait, formulés avec des adjuvants compensateurs de retrait ou des liants spécifiques, permettent de réduire fortement le nombre de joints nécessaires. Ils sont plus coûteux mais adaptés aux grandes surfaces industrielles où chaque joint représente un point d’entretien.

L’armature de peau, un treillis léger positionné en partie haute de la dalle, ne supprime pas la fissuration mais la répartit en de nombreuses fissures très fines plutôt qu’en quelques fissures larges et visibles. Le dimensionnement de cette armature suit la même logique que le ferraillage et le treillis soudé d’une dalle béton, détaillés dans notre guide dédié.

🆘 SOS chantier : comment corriger les erreurs fréquentes ?

Le béton frais n’a pas été protégé après le coulage

C’est la cause la plus fréquente de faïençage précoce sur les chantiers de particuliers. Sans cure ni protection, l’évaporation de surface dépasse la vitesse de prise, et un réseau de microfissures se forme dans les toutes premières heures. Une fois sec, ce défaut est difficile à corriger totalement : un surfaçage ou une chape de finition reste la solution la plus fiable pour retrouver un aspect uniforme.

Les joints n’ont pas été positionnés ou ont été oubliés

Sans point de faiblesse maîtrisé, le retrait crée sa propre fissure, généralement au niveau d’un angle rentrant ou d’une variation de section. Ce type de défaut ne respecte pas le DTU 13.3, qui impose un calepinage réfléchi dès la conception du dallage. La reprise consiste à scier un joint a posteriori le plus près possible de la fissure existante, pour canaliser la suite du mouvement.

Des fissures apparaissent plusieurs mois après le coulage

Ce type de défaut correspond généralement au retrait de séchage, qui continue à évoluer pendant des mois, voire des années après la mise en œuvre. Ce type de défaut est quasi systématique quand le béton a été mis en service (carrelage, revêtement) trop tôt, avant la fin du séchage. Il faut alors traiter la fissure au cas par cas — résine pour les fissures fines et stables, diagnostic structurel si elle continue d’évoluer — et vérifier que le support était suffisamment sec avant la pose du revêtement.

❓ Questions fréquentes sur le retrait du béton
