Charpente toiture bac acier : le guide complet pour bien dimensionner

Temps de lecture : 13 minutes

Pourquoi choisir une charpente toiture bac acier ?

Le bac acier s’impose depuis vingt ans comme la solution de couverture la plus rationnelle pour les bâtiments à grande portée. Il combine légèreté, rapidité de pose et coût maîtrisé. Une plaque de bac acier nervuré pèse en moyenne 8 à 12 kg/m², soit cinq fois moins qu’une couverture en tuiles terre cuite.

Cette légèreté change tout pour la charpente. Les sections de bois nécessaires sont réduites, les fondations moins sollicitées, et la mise en œuvre se fait souvent en deux à trois jours sur un bâtiment standard. C’est pourquoi le bac acier équipe aujourd’hui la majorité des hangars agricoles, des entrepôts industriels et de plus en plus de maisons individuelles à toit-terrasse ou à faible pente.

Sur ce type de chantier, on constate souvent que les maîtres d’ouvrage sous-estiment l’impact du choix bac acier sur le dimensionnement de leur charpente. Une charpente surdimensionnée pour des tuiles devient inutilement coûteuse quand on bascule vers une couverture métallique légère. Le calcul des sections doit être repris dès le départ.

Le bac acier offre également une excellente résistance aux intempéries. Le revêtement aluzinc ou prélaqué protège la tôle pendant 30 à 50 ans selon l’épaisseur de la galvanisation. La FFB rappelle dans son dossier technique sur la couverture bac acier que la pente minimale autorisée est de 5 % conformément au DTU 40.35.

Diagnostic : quelle charpente pour quel projet ?

Avant de dimensionner, il faut identifier le scénario qui correspond à votre bâtiment. Le choix de la charpente dépend de la portée, de la pente et de l’usage du bâti.

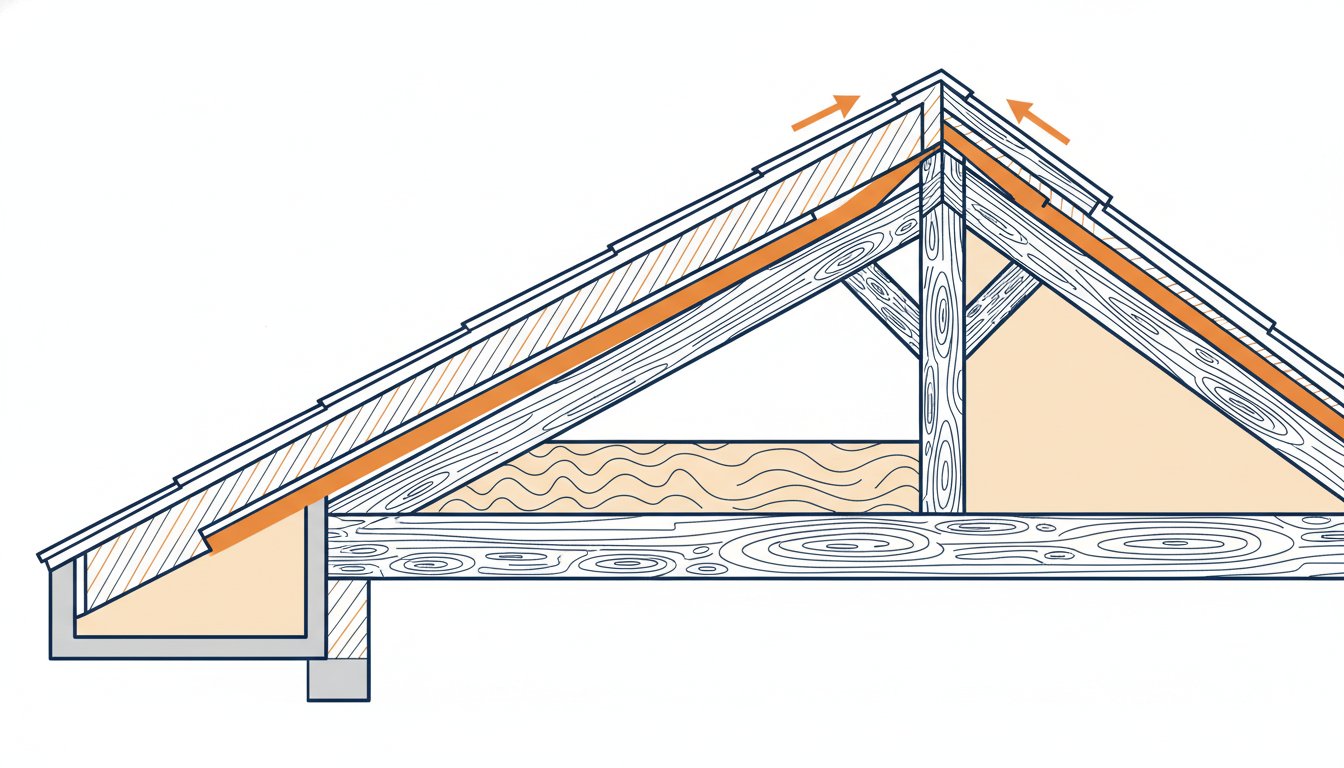

Cas 1 — Charpente bois traditionnelle (portée jusqu’à 6 m)

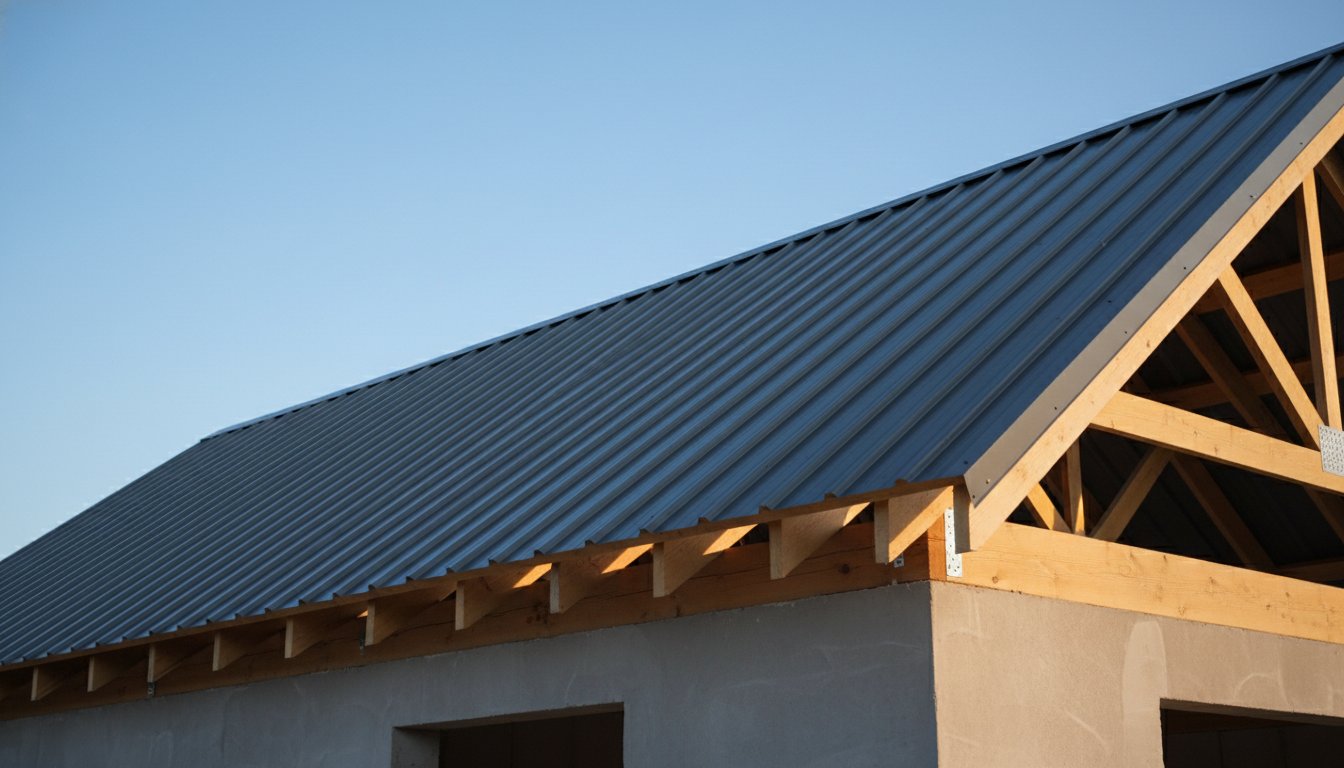

Pour une maison individuelle, un garage ou un abri jusqu’à 6 mètres de portée libre, la charpente bois reste la solution la plus économique. Les pannes en bois résineux (sapin, épicéa, douglas classe 2) supportent parfaitement le bac acier. Les sections varient de 75×175 mm à 100×225 mm selon la portée et l’entraxe.

Cette configuration est compatible avec la plupart des bacs simple peau de 0,63 mm. Elle se met en œuvre par un charpentier sans matériel de levage lourd.

Cas 2 — Charpente métallique (portée 6 à 30 m)

Au-delà de 6 mètres, la charpente métallique s’impose. Les fermettes en acier IPE ou les portiques permettent des portées libres de 12, 15 voire 30 mètres sans poteau intermédiaire. C’est la solution standard pour les bâtiments agricoles, les hangars artisanaux et les ateliers.

Les pannes acier IPE 100 ou IPE 120 reçoivent directement les bacs fixés par tire-fond autoperceurs. Une intervention par une entreprise spécialisée et l’usage d’une grue sont incontournables.

Cas 3 — Toit-terrasse à faible pente (5 à 15 %)

Pour un toit plat ou quasi-plat, le bac acier sec ou sandwich isolé est la référence. La charpente est généralement métallique avec des solives ou poutres en lamellé-collé. Une attention particulière doit être portée à l’étanchéité des recouvrements et au sens de pose. Pour approfondir cette configuration, consultez notre guide dédié à la charpente de toiture plate qui détaille les contraintes spécifiques aux faibles pentes.

Une erreur fréquente qu’on observe chez les particuliers : penser qu’on peut basculer une charpente initialement prévue pour des tuiles vers du bac acier sans reprendre le calcul. La charge dynamique au vent est souvent supérieure avec une couverture légère, et le maintien des pannes doit être vérifié au soulèvement.

Dimensionnement de la charpente : pannes, chevrons, entraxes

Le dimensionnement d’une charpente toiture bac acier se joue sur quatre paramètres : la portée, l’entraxe entre pannes, l’épaisseur du bac et la zone climatique. Le DTU 40.35 (NF P34-205) encadre toutes ces dispositions.

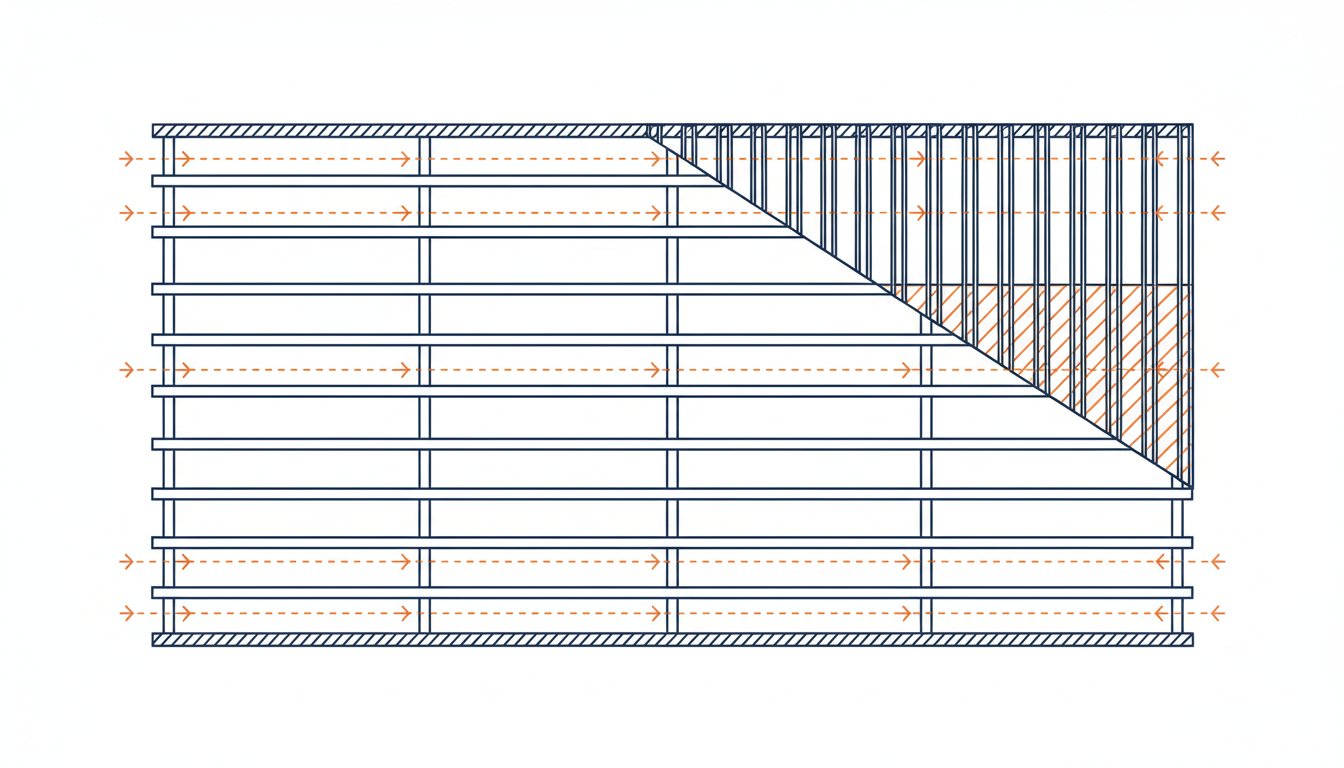

Entraxe entre pannes selon l’épaisseur du bac

L’entraxe est la distance entre deux pannes parallèles. C’est elle qui détermine quelle épaisseur de bac est admissible.

Ces valeurs sont indicatives. Chaque fabricant publie un abaque précis tenant compte du profil de nervure (40, 35, 33…) et du nombre d’appuis. Toujours vérifier la fiche technique du produit retenu.

Sections de pannes en bois

Pour une charpente bois supportant un bac acier, les sections courantes sont :

• Portée 3,00 m : panne 75×175 mm en sapin C24
• Portée 4,00 m : panne 75×200 mm ou 100×175 mm
• Portée 5,00 m : panne 100×225 mm
• Portée 6,00 m : panne 100×250 mm ou poutrelle lamellé-collé

Pente minimale et recouvrements

Le DTU 40.35 fixe la pente minimale à 5 % (environ 3°) pour un bac nervuré standard sans étanchéité complémentaire. En zone climatique défavorable ou en altitude, la pente recommandée monte à 10 voire 15 %. Le recouvrement transversal varie de 150 à 300 mm selon la pente et la zone d’exposition.

Pour aller plus loin, le DTU 40.35 partie 1 (NF P34-205-1) détaille toutes les prescriptions de pose et les portées admissibles selon les profils.

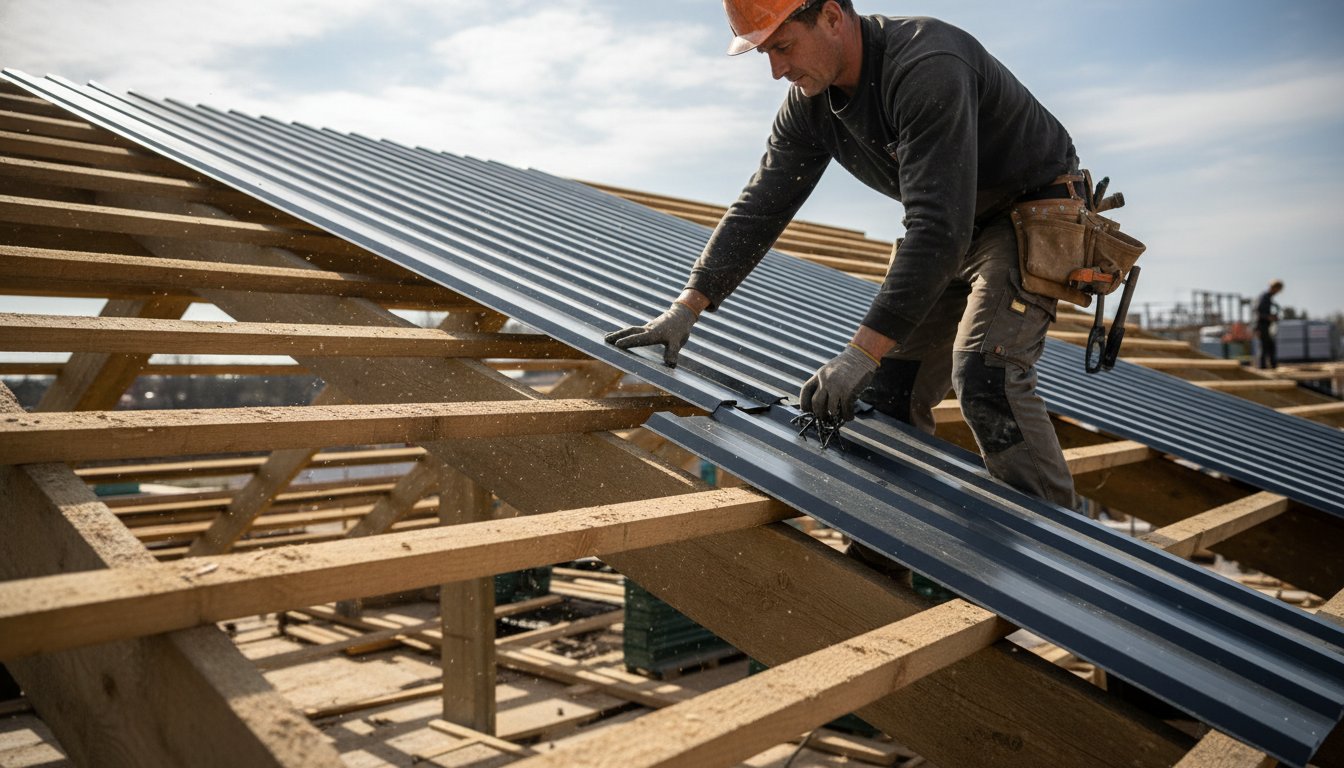

Étapes de pose du bac acier sur la charpente

La pose du bac acier suit une chronologie précise. Le respect de l’ordre des opérations conditionne l’étanchéité finale et la durabilité de la couverture.

Étape 1 — Préparation et calepinage

Avant la livraison des bacs, le calepinage doit être validé. Il définit le sens de pose, les longueurs de plaques, les points de coupe et les pièces accessoires (faîtage, rives, bavettes). On commande toujours les bacs à la longueur exacte du rampant + 5 cm pour la débord d’égout.

Étape 2 — Pose des liteaux ou contre-pannes (si charpente bois)

Sur charpente bois, on pose un voligeage ou des liteaux sur les pannes pour stabiliser l’ensemble. En général, on rajoute également un écran de sous-toiture HPV si le bâtiment est habité. L’écran assure la deuxième barrière à l’eau en cas d’infiltration ponctuelle.

Étape 3 — Démarrage de la pose

La pose commence par la rive opposée aux vents dominants. On démarre toujours par le bas du rampant, en posant la première plaque parfaitement alignée avec la ligne d’égout. Cette première plaque sert de référence pour toute la couverture.

Étape 4 — Fixations et étanchéité

Les vis tire-fond sont posées en sommet de nervure pour le bac classique, avec rondelle EPDM. La densité minimale est de 3 vis/m² en partie courante et 6 vis/m² en zone de rive et de faîtage. La vis doit comprimer la rondelle sans l’écraser : un serrage trop fort déforme la rondelle et compromet l’étanchéité.

Ce que beaucoup de poseurs sous-estiment : la qualité de la rondelle EPDM. Une rondelle bas de gamme craquelle en 5 ans sous l’effet des UV. Il faut exiger une rondelle EPDM première qualité ou type Klober, garantie 25 ans minimum.

Étape 5 — Recouvrements et accessoires

Le recouvrement transversal entre deux plaques se fait au-dessus d’une panne. On applique systématiquement une bande de mastic butyle ou une mousse compressible dans les zones à faible pente. Les rives, faîtages et noues sont traités avec des pièces préformées du même fabricant pour garantir la cohérence du système.

Alternatives au bac acier simple peau

Le bac acier classique n’est pas la seule option. Selon votre projet, plusieurs alternatives existent.

Bac acier sandwich isolé

Le bac sandwich intègre un noyau isolant (mousse polyuréthane ou laine minérale) entre deux peaux acier. Il offre une isolation thermique R = 4 à 6 m².K/W en monopose. Idéal pour les hangars chauffés, les ateliers ou les maisons à toit-terrasse. Le surcoût est de 20 à 40 € HT/m² par rapport au simple peau.

Bac acier double peau avec isolation rapportée

La double peau assemble un plateau acier intérieur, une couche d’isolant en laine minérale et un bac acier de couverture. Cette technique offre des performances thermiques et acoustiques supérieures, mais nécessite une mise en œuvre plus complexe. Pour les bâtiments où l’acoustique compte, comme les ateliers ou les bureaux en surélévation, c’est la meilleure option. Pour comprendre les principes de l’isolation toiture, voyez notre article sur l’isolation maison par l’extérieur.

Couverture acier imitation tuile

Pour les zones sous protection patrimoniale ou les particuliers attachés à un rendu traditionnel, il existe des plaques acier embouties façon tuiles. Plus chères que le bac classique (35 à 55 € HT/m²), elles préservent l’aspect visuel d’une couverture en terre cuite avec la légèreté du métal.

Pose sur charpente béton ou maçonnée

Sur dalle béton ou structure maçonnée, le bac acier est fixé via des chevilles à expansion sur des bacs supports. Cette configuration est moins fréquente mais pertinente pour les bâtiments existants avec dalle béton plate à transformer en toiture isolée.

🆘 SOS chantier : comment corriger les erreurs fréquentes ?

Problème 1 — Infiltrations au niveau des fixations

Les fuites apparaissent quasi systématiquement quand les vis ont été posées en creux de nervure ou avec des rondelles EPDM endommagées. La cause : un serrage trop puissant qui déforme la rondelle, ou un choix de vis trop courtes qui n’engagent pas suffisamment dans la panne. La solution consiste à reprendre chaque vis suspecte, remplacer la rondelle, et à n’utiliser que des vis autoperceuses calibrées (longueur ≥ épaisseur du bac + 25 mm pour le bois ou + 15 mm pour l’acier).

Problème 2 — Bruit de claquement par vent fort

Un bac qui claque au vent indique un mauvais entraxe de pannes ou des fixations insuffisantes en rive. Le vent crée des dépressions qui font vibrer la plaque. La correction passe par l’ajout de vis supplémentaires en zone de rive (densité 6 vis/m² obligatoire) et la vérification de l’entraxe par rapport à l’abaque fabricant. Si l’entraxe est trop large, ajouter une panne intermédiaire.

Problème 3 — Condensation sous la couverture

Ce défaut est quasi systématique quand l’écran de sous-toiture HPV a été oublié sur un bâtiment habité ou quand la lame d’air ventilée n’a pas été ménagée. Le bac acier étant peu isolant et peu respirant, la vapeur d’eau intérieure condense sous la face froide du bac. Solution : poser a posteriori un isolant sous-rampant avec pare-vapeur côté chaud, et créer une ventilation haute et basse de la lame d’air. En neuf, ne jamais sauter cette étape.

Dans les DTU, ces contraintes de ventilation sont souvent ignorées sur les chantiers en autoconstruction — pourtant, en pratique, c’est ce qui fait la différence entre une couverture qui dure 40 ans et une qui rouille en 10.

Prix et budget en 2026

Le coût d’une charpente toiture bac acier dépend de la complexité de la charpente, du type de bac et du recours à un professionnel.

À titre indicatif, une couverture neuve sur une maison de 100 m² avec charpente bois et bac acier simple peau revient entre 9 500 et 15 000 € HT, accessoires inclus. Une variante isolée en sandwich monte à 13 000 – 18 500 € HT. Pour une vue d’ensemble des coûts associés à une rénovation toiture, notre guide sur la sécurisation des charges en chantier de couverture peut compléter votre projet.
