Pente évacuation eaux usées : la norme DTU pour éviter les bouchons

Temps de lecture : 11 minutes

Ce que dit la norme DTU 60.11 sur la pente d’évacuation

La pente évacuation eaux usées norme applicable en France est fixée par le DTU 60.11, le document de référence pour le dimensionnement des installations de plomberie sanitaire. Ce texte technique, édité par le CSTB, encadre aussi bien les diamètres que les pentes des canalisations gravitaires.

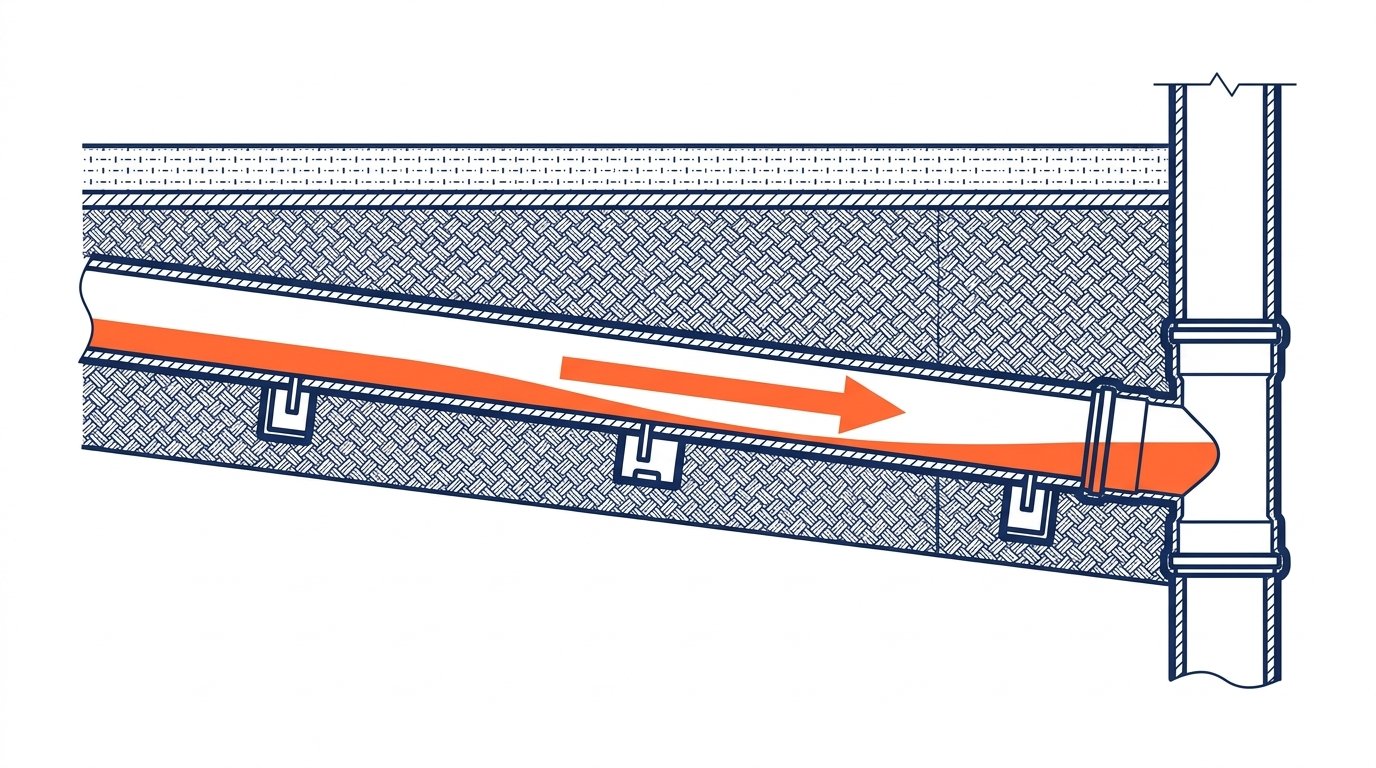

Concrètement, le DTU impose une pente minimale de 1 % pour les conduites de raccordement et les collecteurs d’eaux usées. Un pourcentage de 1 % correspond à 1 centimètre de dénivelé par mètre de tuyau. C’est le seuil plancher, celui en dessous duquel l’écoulement gravitaire n’est plus garanti.

En pratique, viser uniquement le minimum réglementaire est risqué. Un léger tassement du support, un support mal calé, et la pente réelle passe sous la barre des 1 %. C’est pourquoi la plupart des plombiers visent une pente de 2 à 3 %, qui offre une marge de sécurité confortable sans excès.

Le DTU fixe également une limite haute. Au-delà de 4 à 5 % de pente, l’eau s’écoule trop rapidement. Elle n’a plus le temps d’entraîner les matières solides avec elle, qui se déposent sur les parois du tuyau. Le fabricant Nicoll détaille cette logique de dimensionnement dans sa fiche technique consacrée au DTU 60.11, une référence utile pour visualiser les schémas de raccordement.

Sur ce type de chantier, on constate souvent que les artisans confondent la pente d’un collecteur enterré, régie par le DTU 60.11, et celle d’une évacuation intérieure en vide sanitaire ou en gaine technique. Les deux relèvent du même texte, mais les contraintes de mise en œuvre changent radicalement selon l’accessibilité de la canalisation.

Faut-il reprendre la pente de votre évacuation ?

Avant d’envisager des travaux, il faut établir un diagnostic clair. Trois situations se présentent selon l’état de votre installation existante ou le contexte de votre projet neuf.

Cas 1 — La pente est conforme, aucune reprise n’est nécessaire

Si votre canalisation affiche une pente mesurée entre 1 et 3 % sur toute sa longueur, sans contre-pente ni point bas, l’installation respecte la norme DTU 60.11. Un simple contrôle visuel au niveau à bulle ou au niveau laser suffit à confirmer la conformité. Aucune intervention lourde n’est requise dans ce cas.

Cas 2 — La pente est localement insuffisante

Un tronçon affiche une pente inférieure à 1 %, souvent à cause d’un support qui s’est légèrement affaissé avec le temps. Dans cette configuration, un simple calage ou une reprise ponctuelle des colliers de fixation peut suffire à corriger le défaut, sans démonter toute la canalisation.

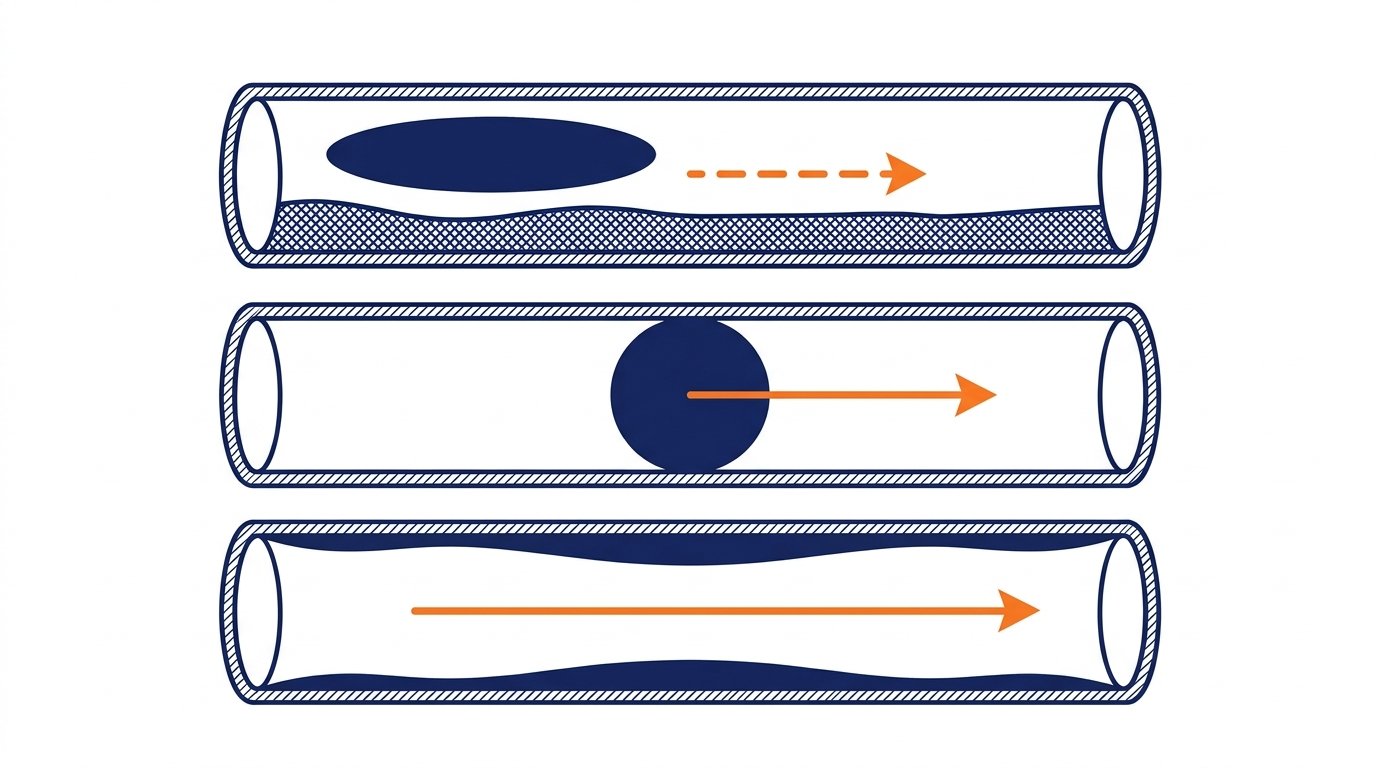

Cas 3 — La pente est nulle, négative ou excessive

Ici, la situation est plus sérieuse. Une contre-pente crée une poche d’eau stagnante qui favorise les mauvaises odeurs et les bouchons récurrents. Une pente supérieure à 5 % pose le même type de problème, avec en plus un risque d’usure prématurée du tuyau par abrasion. Dans les deux cas, une reprise complète du tronçon concerné s’impose, généralement avec l’intervention d’un plombier qualifié.

Une erreur fréquente qu’on observe chez les maîtres d’ouvrage : sauter cette étape de diagnostic et refaire toute l’évacuation alors qu’une simple reprise localisée aurait suffi. Un relevé de pente précis, tous les mètres, évite ce genre de surcoût inutile.

Diamètres et dimensionnement selon l’appareil raccordé

La pente ne suffit pas à garantir un bon écoulement. Le diamètre de la canalisation doit lui aussi être adapté au débit de l’appareil sanitaire raccordé. Un diamètre trop faible provoque des mises en charge, même avec une pente parfaite.

Ce que beaucoup de conducteurs de travaux sous-estiment : le diamètre du collecteur commun, celui qui reçoit plusieurs appareils avant de rejoindre la chute, doit être recalculé en fonction du débit cumulé. Un collecteur qui reçoit une douche et un lavabo ne peut pas conserver le diamètre du lavabo seul.

Le DTU 60.11 s’inscrit lui-même dans un cadre plus large : la norme européenne NF EN 12056, qui harmonise les règles d’évacuation gravitaire à l’échelle du continent. En France, le DTU reste le document d’application de référence sur les chantiers, celui que les bureaux de contrôle et les assurances décennales exigent en cas de litige. Toute évacuation posée sans respecter ses préconisations de pente et de diamètre expose le professionnel à un refus de garantie en cas de sinistre lié à un défaut d’écoulement.

Pour une installation neuve complète, la logique de dimensionnement rejoint celle décrite dans notre guide sur la plomberie d’une maison neuve, qui détaille l’ensemble du réseau, de l’alimentation à l’évacuation.

Ventilation primaire et raccordement à la chute : le point souvent oublié

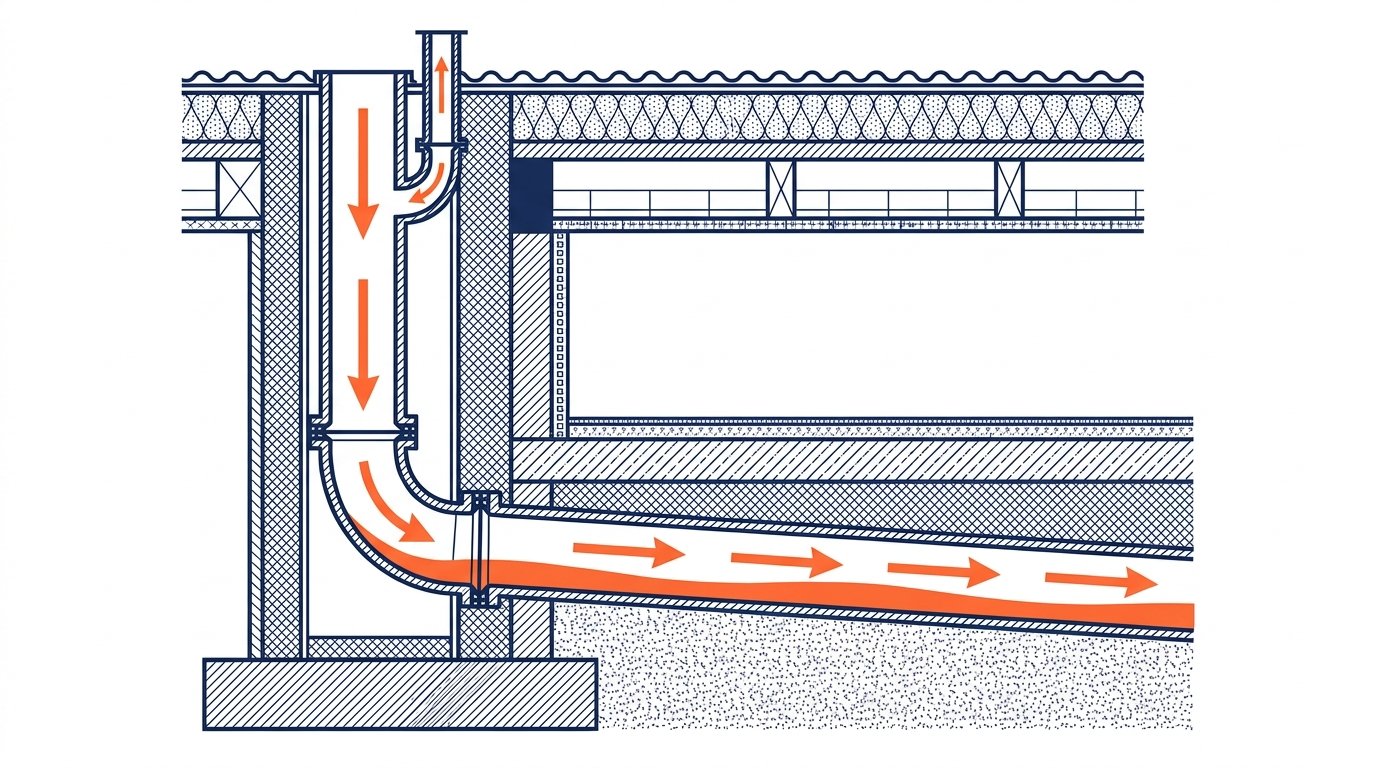

Une pente conforme ne suffit pas si le réseau n’est pas correctement ventilé. Chaque évacuation d’eaux usées doit rester en communication avec l’air extérieur, via une ventilation primaire qui prolonge la chute au-dessus de la toiture. Sans cette ventilation, l’écoulement de l’eau crée une dépression qui aspire l’eau des siphons voisins.

Ce phénomène de désamorçage explique une bonne partie des remontées d’odeurs signalées à tort comme un simple défaut de pente. Avant de rouvrir une chape pour corriger un dénivelé, vérifiez que la chute est bien ventilée jusqu’en toiture, conformément au DTU 60.11. C’est souvent la cause réelle du problème, pour un coût de vérification quasi nul.

Le raccordement au collecteur principal doit également respecter un angle adapté. Un raccordement perpendiculaire à 90° sur le collecteur crée une zone de turbulence qui favorise les dépôts à la jonction. Les DTU recommandent un raccordement en biais, généralement à 45°, dans le sens de l’écoulement du collecteur principal.

Sur le plan du dimensionnement collectif, quand plusieurs appareils se déversent dans un même collecteur, le calcul ne consiste pas à additionner simplement les débits de chaque appareil. Le DTU 60.11 applique un coefficient de simultanéité, qui tient compte du fait que tous les appareils ne fonctionnent jamais en même temps. Ce calcul reste l’affaire d’un professionnel dès que le réseau dessert plus de trois ou quatre appareils sur un même tronçon.

Méthode de mise en œuvre pas à pas

La pose d’une canalisation d’évacuation à la bonne pente suit une méthode précise. Voici les étapes que respecte un chantier bien mené.

Étape 1 — Tracer le parcours et calculer le dénivelé total

Avant de poser le moindre tuyau, il faut tracer le parcours complet, de l’appareil sanitaire jusqu’au collecteur principal ou à la chute. Le dénivelé total se calcule en multipliant la longueur du parcours par la pente visée. Utilisez le calculateur en haut de cet article pour obtenir ce chiffre rapidement.

Étape 2 — Poser les colliers de fixation à intervalle régulier

Les colliers doivent être espacés selon les préconisations du fabricant, généralement tous les 50 à 80 cm pour un tube PVC. Un support mal fixé finit toujours par s’affaisser, créant une contre-pente locale même si la pose initiale était conforme.

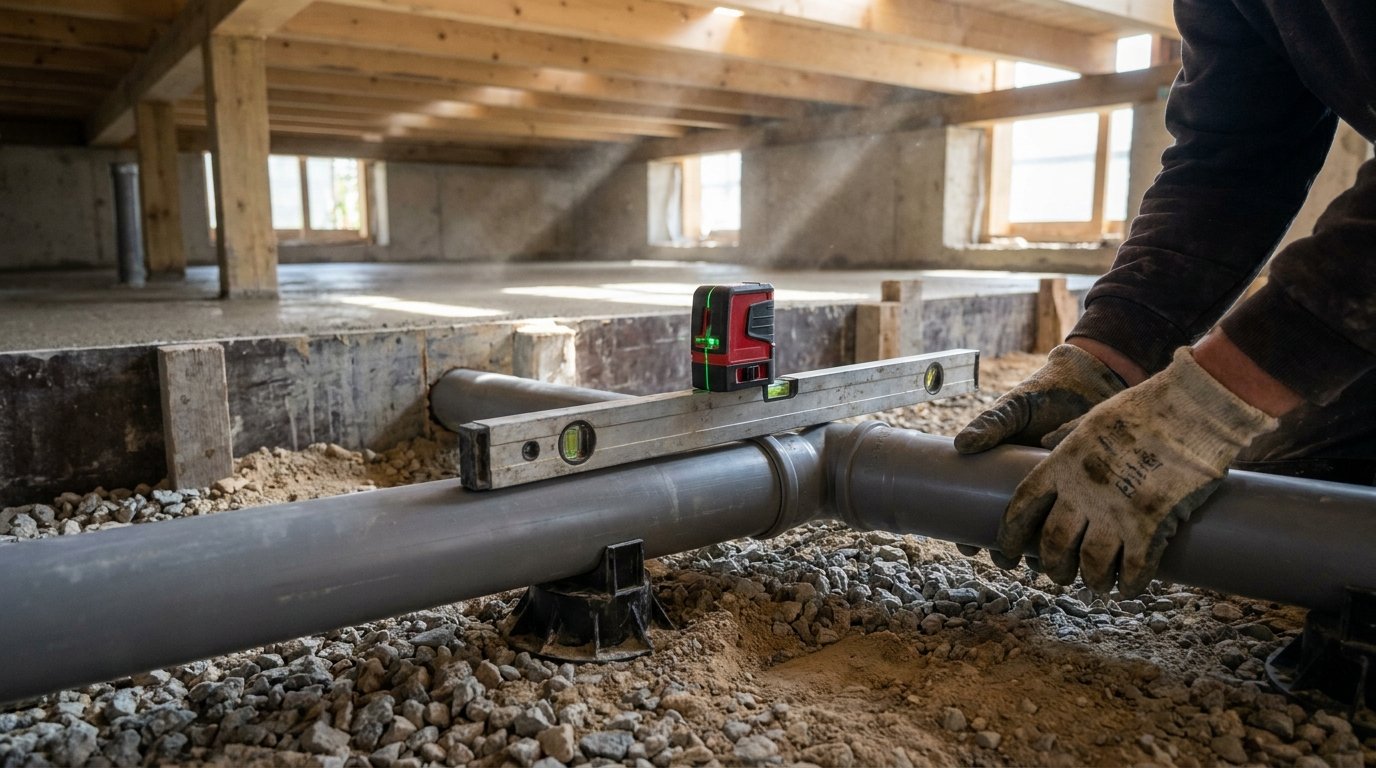

Étape 3 — Vérifier la pente au niveau laser à chaque mètre

Le contrôle se fait idéalement au niveau laser, plus précis qu’un niveau à bulle sur une longue distance. Notez le dénivelé mesuré tous les mètres et comparez-le à la pente cible. En pratique, quand on a comparé les deux méthodes de contrôle sur un même chantier, l’écart de précision entre niveau à bulle et niveau laser dépassait souvent 0,5 %, suffisant pour sortir de la fourchette réglementaire.

Étape 4 — Réaliser les raccordements avec les pentes intégrées

Les raccords, coudes et tés doivent eux aussi respecter une pente cohérente. Un coude à 90° brutal sur une évacuation d’eaux usées favorise les dépôts à l’entrée du raccord. Privilégiez deux coudes à 45° plutôt qu’un seul à 90° quand le tracé l’impose.

Étape 5 — Tester l’écoulement avant de rebomber ou de recouvrir

Avant de couler une chape ou de reboucher une tranchée, faites couler un grand volume d’eau et observez l’écoulement. C’est le seul moyen de détecter un point bas caché avant qu’il ne devienne un problème définitivement inaccessible.

Pente insuffisante : les solutions alternatives

Certaines configurations de logement ne permettent pas d’obtenir une pente gravitaire suffisante sur tout le parcours. Un sous-sol, une extension de plain-pied ou une salle de bain éloignée de la chute posent souvent ce problème. Plusieurs solutions existent.

La pompe de relevage reste la solution la plus courante quand l’appareil sanitaire se trouve sous le niveau du collecteur principal, typiquement pour un WC en sous-sol. Elle broie et refoule les eaux usées vers le réseau, sans dépendre de la gravité. Cette solution s’accompagne d’un entretien régulier du broyeur, à anticiper dans le budget.

La réduction du parcours est la première piste à explorer avant d’investir dans un équipement. Rapprocher l’appareil sanitaire de la chute ou du collecteur diminue mécaniquement le dénivelé nécessaire, et donc la difficulté à respecter la pente réglementaire sur la distance restante.

L’augmentation ponctuelle du diamètre peut compenser en partie une pente légèrement sous le minimum, en réduisant la vitesse de mise en charge du tuyau. Cette solution reste toutefois un pis-aller technique, à valider avec un professionnel, et ne dispense pas de viser le 1 % minimum chaque fois que c’est possible.

Dans les DTU, cette contrainte de faisabilité est souvent ignorée — pourtant, en chantier, elle fait toute la différence entre un projet qui tient le budget et un projet qui dérape sur des reprises de gros œuvre.

🆘 SOS chantier : corriger les erreurs fréquentes

Le tuyau se bouche régulièrement malgré une pente qui semble correcte

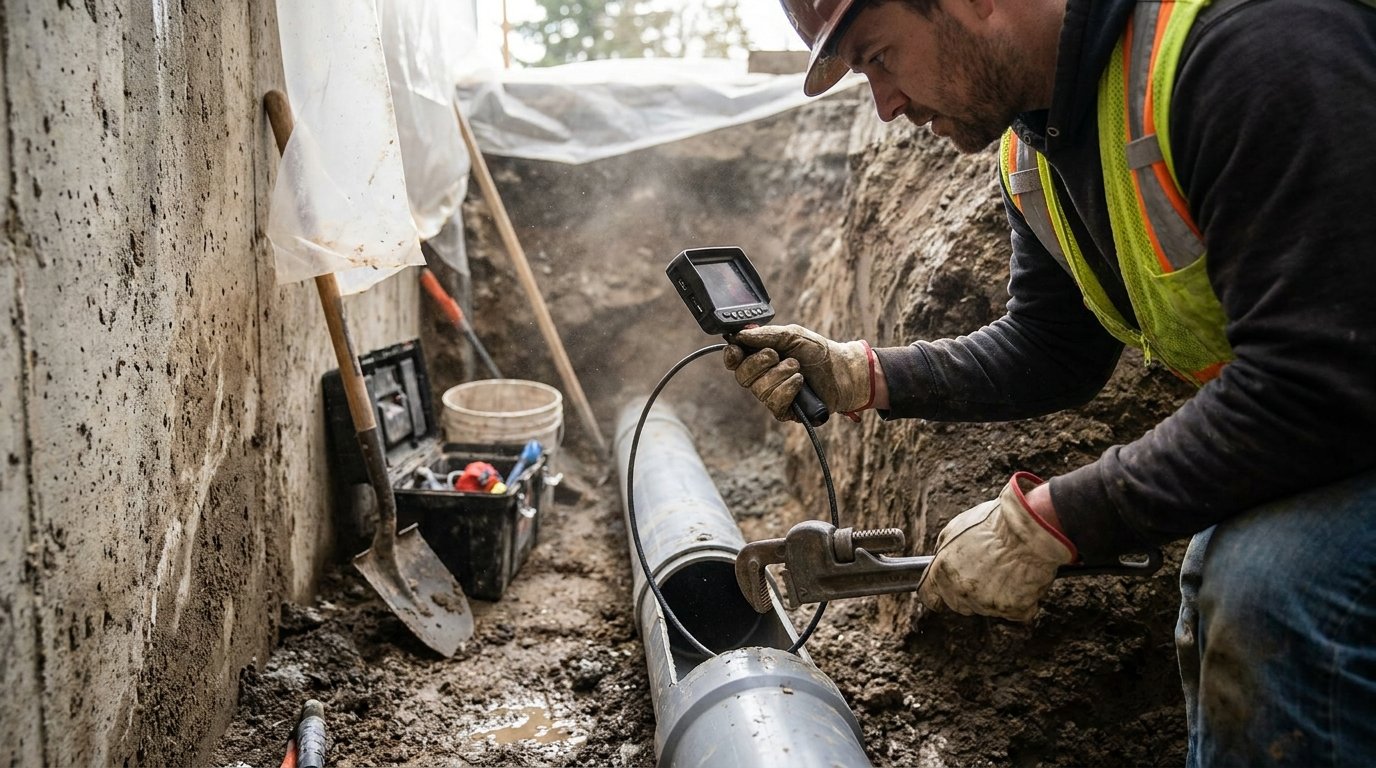

La cause la plus fréquente est un point bas localisé, invisible à l’œil nu mais détectable au niveau laser ou par passage caméra. Un support affaissé sur seulement 20 cm suffit à créer une poche de stagnation. La solution consiste à repérer le point bas précis, puis à reprendre uniquement ce tronçon en recalant le support.

Des odeurs remontent régulièrement de l’évacuation

Ce défaut trahit souvent une contre-pente ou un siphon désamorcé par une pente trop forte en amont, qui aspire l’eau du siphon par effet de vidange rapide. Vérifiez d’abord le siphon, puis contrôlez la pente sur les deux premiers mètres en amont de l’appareil.

La canalisation a été posée avec une pente estimée « au jugé », sans mesure

Ce type de défaut est quasi systématique quand l’étape de contrôle au niveau a été bâclée ou sautée pendant la pose. Sans mesure précise, la pente réelle varie souvent entre 0 et 4 % sur un même tronçon, ce qui garantit tôt ou tard un dysfonctionnement. La reprise s’impose avec un relevé complet au niveau laser avant toute nouvelle pose.

Pour les évacuations qui traversent une pièce humide, la conformité de la pente doit aussi s’articuler avec les autres exigences du DTU applicable aux salles de bain, notamment l’étanchéité au sol autour des points de percement. Quand le tuyau reste apparent le long d’un mur, plusieurs solutions pour cacher les tuyaux de plomberie permettent de l’habiller sans compromettre l’accès pour un futur entretien. Pensez aussi à prévoir une trappe de visite au niveau du siphon, indispensable pour intervenir rapidement en cas de bouchon.
