Fixer étagère lourde placo : la méthode qui tient vraiment

Temps de lecture : 11 minutes

Vous voulez fixer une étagère lourde sur du placo sans qu’elle finisse au sol dans trois mois ? C’est possible. Il faut simplement comprendre ce qui se passe dans la cloison, puis choisir la fixation en conséquence.

Pourquoi une étagère lourde lâche sur du placo

Une cloison en plaques de plâtre n’est pas un mur plein. Elle se compose d’une plaque de 13 mm, d’une ossature métallique et d’un vide. La plaque seule résiste mal à l’arrachement.

Une étagère ne tire pas droit vers le bas. Elle fait levier. Le poids des objets, situé à plusieurs centimètres du mur, tente de faire pivoter l’équerre vers l’avant. La vis du bas appuie sur la cloison, celle du haut est arrachée.

Prenons 20 kg posés sur une équerre de 15 cm de hauteur, avec une étagère de 25 cm de profondeur. La vis du haut subit environ 17 kg de traction, soit presque la totalité de la charge. Plus l’étagère est profonde, plus l’effort grimpe.

Sur ce type de chantier, on constate souvent que les maîtres d’ouvrage regardent la charge indiquée sur l’emballage de la cheville. Or cette valeur correspond à une traction pure, mesurée dans une plaque neuve. Elle ne tient pas compte du levier.

Pour les règles générales d’ancrage dans les plaques, le guide sur la cheville placo détaille les familles de fixations. Ici, on se concentre sur le cas précis de l’étagère chargée.

Diagnostic : montant, cheville ou renfort ?

Avant de percer, posez deux questions. Quel poids final l’étagère portera-t-elle ? Où se trouvent les montants par rapport à l’emplacement souhaité ? Les réponses orientent tout le reste.

Cas 1 — Moins de 10 kg : la fixation légère suffit

Pour quelques cadres, des plantes ou un rangement de livres de poche, une cheville à expansion ou à bascule suffit. Comptez deux équerres minimum et une vis par point haut et bas. Gardez une profondeur modérée, autour de 20 cm.

Cas 2 — De 10 à 30 kg : on vise l’ossature

C’est la zone piège. La charge n’est pas spectaculaire, mais la durée et les vibrations de la porte voisine finissent par fatiguer la plaque. Fixez au moins les équerres d’extrémité dans des montants.

Cas 3 — Plus de 30 kg : renfort obligatoire

Bibliothèque murale, étagère d’atelier, rangement de vaisselle : la plaque seule n’a plus sa place dans le calcul. Posez un tasseau vissé sur plusieurs montants ou prévoyez un renfort (panneau de contreplaqué) caché dans la cloison, avant la pose des plaques si vous êtes en neuf.

Une erreur fréquente qu’on observe : l’étagère est dimensionnée pour la charge, mais jamais pour le bras de levier. Une étagère de 30 cm de profondeur exige donc plus de fixations qu’une étagère de 15 cm, à charge égale.

Équerres, crémaillères, tasseau : choisir le support

Le support qui reçoit l’étagère compte autant que la fixation. Il répartit la charge sur plusieurs points ou la concentre sur deux vis seulement.

Un point souvent négligé : l’espacement des équerres. On retient en général 40 à 60 cm entre deux supports, et jamais plus de 80 cm pour une charge lourde. Une étagère de 1,20 m demande donc au minimum trois équerres.

Localiser les montants et poser dans l’ossature

Les cloisons en plaques de plâtre sont montées sur des montants métalliques en C. Le NF DTU 25.41 prévoit des entraxes courants de 0,60 m, parfois 0,40 m pour les ouvrages plus sollicités. C’est donc une grille régulière que l’on peut deviner.

Retrouver les montants sans abîmer la cloison

Un détecteur de montants électronique donne un bon résultat sur du BA13. Sinon, tapotez la cloison : le son devient plein au droit d’un montant. Repérez aussi les vis de la plaque, souvent alignées sous l’enduit, ou la prise électrique la plus proche, généralement fixée à côté d’un montant.

Une fois un montant trouvé, les suivants se situent à 40 ou 60 cm. Confirmez avec un petit foret de 2 mm : il s’arrête net sur le métal.

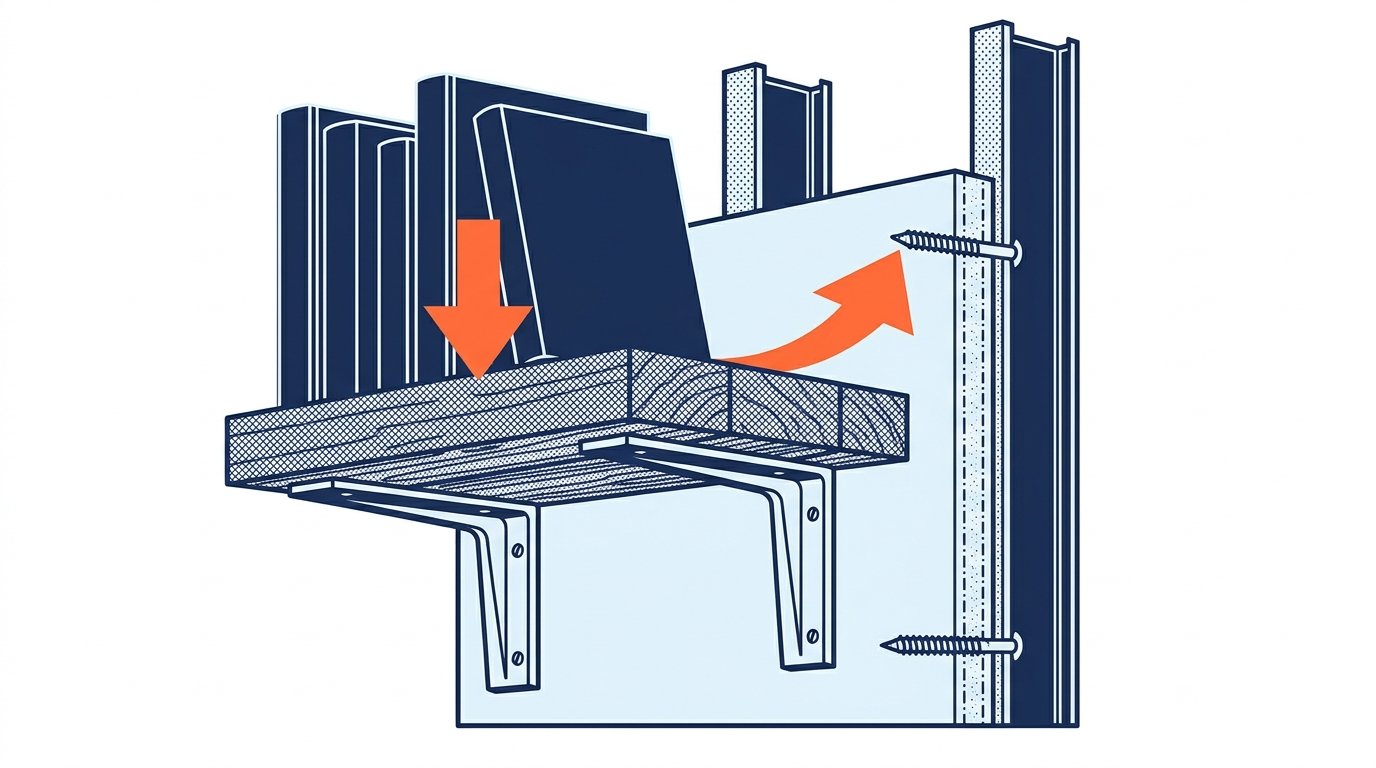

Visser dans le montant sans le rater

Un montant fait en général 48 mm de large, mais l’âme visible côté plaque n’offre que 35 mm environ pour viser. Visez le centre. Utilisez une vis à tête adaptée et pointe acérée. Le détail de la technique, y compris le choix des vis, est décrit dans l’article sur comment visser dans un montant placo.

Une tôle de montant fait environ 0,6 mm d’épaisseur. Elle tient très bien en cisaillement, mais pas question de la percer avec un foret à béton, ni de serrer comme un forcené : la vis peut simplement dénuder le filet.

Quand le montant n’est pas au bon endroit

C’est le cas le plus fréquent. L’étagère doit tomber au milieu d’une zone vide. Trois options s’offrent à vous.

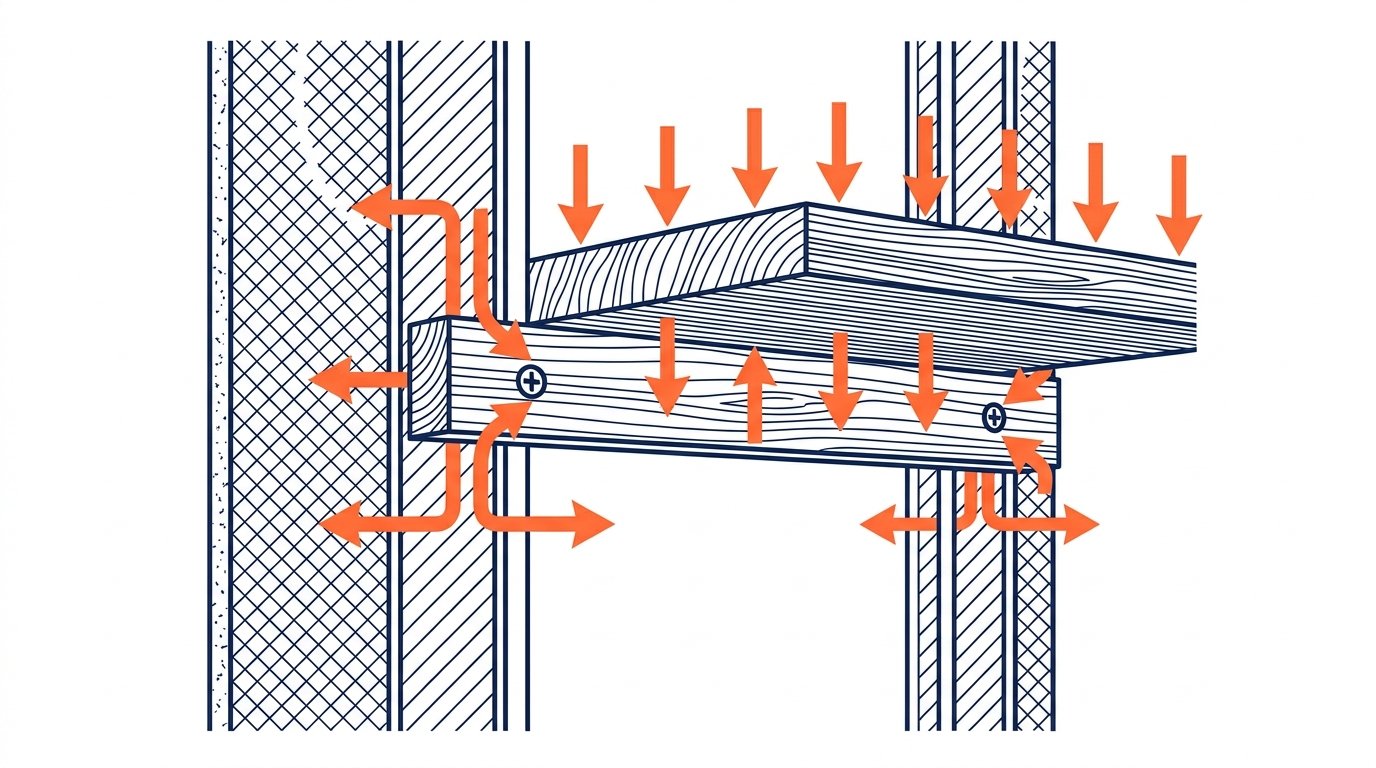

Option 1 : le tasseau sur deux montants

Vissez un tasseau horizontal en bois sec, 27 × 70 mm minimum, sur au moins deux montants. L’étagère se fixe ensuite sur le tasseau, où que se trouvent les équerres. C’est la solution la plus robuste pour une charge lourde.

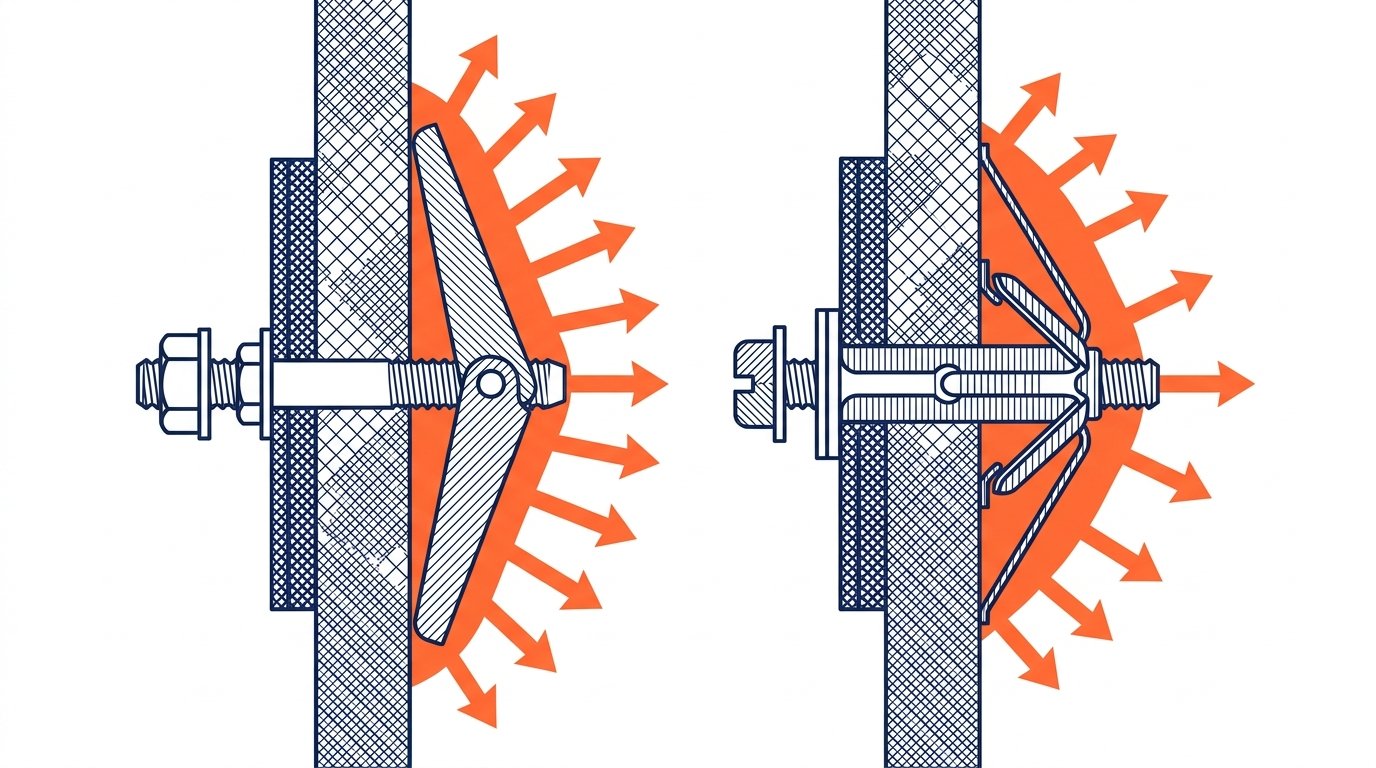

Option 2 : la cheville à bascule ou Molly

Entre deux montants, utilisez des chevilles métalliques à expansion. La cheville à bascule offre une large surface d’appui derrière la plaque. Les détails de choix et de diamètre figurent dans le guide cheville à bascule placo. Pour les valeurs par diamètre, voyez aussi l’article sur la charge maximale d’une cheville Molly.

Multipliez les points : quatre chevilles par équerre ne remplacent pas un montant, mais elles répartissent l’effort. Respectez ensuite le diamètre de perçage et ne dépassez pas la charge prévue par le fabricant. Les fiches techniques de Placo® rappellent ces limites pour les plaques courantes.

Option 3 : une plaque plus résistante ou un doublage

Une plaque de 18 mm ou une double peau améliore nettement la tenue des chevilles. Dans le neuf, on peut aussi prévoir un renfort bois dans l’ossature à l’emplacement futur de l’étagère. C’est peu coûteux, et c’est le meilleur moment pour le faire.

Ce que beaucoup de conducteurs de travaux sous-estiment : prévoir ces renforts coûte quelques euros pendant le montage. Les ajouter après coup oblige à ouvrir la cloison.

Dimensionner l’étagère elle-même

La fixation n’est que la moitié du problème. Une tablette trop souple ou trop profonde multiplie les efforts sur le mur, même avec des équerres impeccables.

Le matériau de la tablette

Un panneau de particules de 16 mm fléchit vite sous des livres. Préférez un panneau de 25 à 30 mm, du contreplaqué ou du bois massif. Une tablette rigide transmet la charge aux équerres sans se déformer, et chaque support travaille comme prévu.

La profondeur et la portée

Pour ranger des livres, 25 cm suffisent. Au-delà de 30 cm, le bras de levier devient pénalisant et les équerres doivent être plus hautes. Une règle simple : l’équerre doit couvrir au moins les deux tiers de la profondeur de la tablette. Plus elle est haute, plus la traction sur la vis supérieure diminue.

Un exemple chiffré

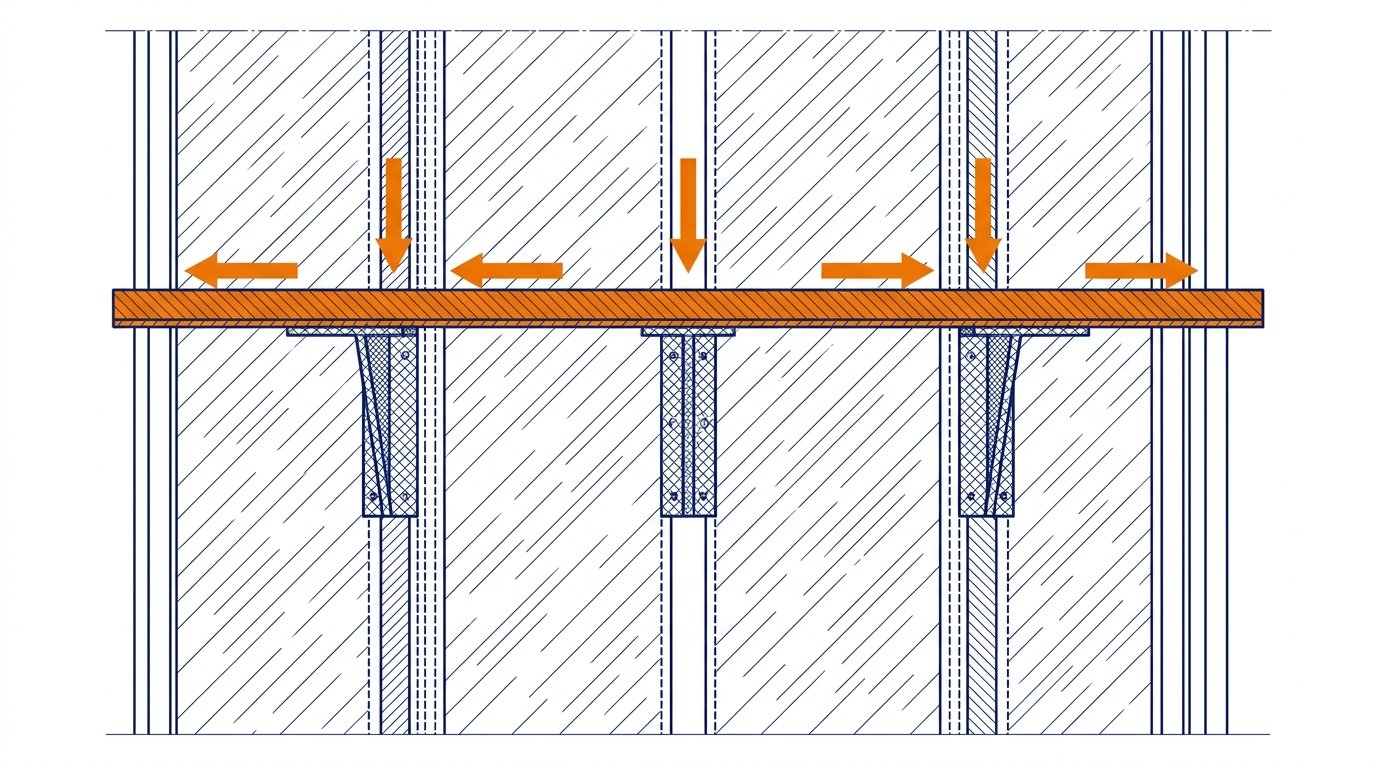

Imaginons une étagère de 120 cm portant 45 kg de livres, soutenue par trois équerres de 20 cm de hauteur et 25 cm de profondeur. Chaque équerre reprend 15 kg. La traction sur la vis du haut atteint environ 9,4 kg, et 19 kg avec un coefficient de sécurité de 2. C’est trop pour une cheville dans la plaque seule : on visse donc les trois équerres dans des montants, ou on pose un tasseau.

Avec la même charge et seulement deux équerres, on passe à 22,5 kg par équerre et à plus de 14 kg de traction. Ajouter un support coûte quelques euros et change complètement le résultat.

Répartir la charge dans le temps

Une étagère se charge rarement d’un coup. On ajoute un livre, puis un carton, puis un appareil. Revérifiez le serrage des vis après quelques semaines : le premier tassement de la plaque desserre parfois les fixations. Un contrôle visuel de l’horizontalité suffit à repérer un début de bascule.

Les alternatives à la fixation classique

Si vous ne souhaitez pas de tasseau visible, plusieurs solutions existent. Elles ont chacune un domaine d’emploi précis.

La cheville chimique pour plaque creuse. Elle injecte une résine dans un tamis placé derrière la plaque. Elle convient aux fixations lourdes ponctuelles, mais exige un temps de prise. Le guide sur la cheville chimique placo en précise les limites.

L’étagère posée au sol. Pour une charge très lourde, un meuble ou une étagère autoportante, simplement stabilisée contre le mur, est souvent plus sage. La cloison n’a alors qu’à éviter le basculement.

Le rail de fixation sur plusieurs montants. Un rail métallique long vissé sur trois montants ou plus accueille des consoles réglables. C’est la solution des garages et ateliers : modulable et résistante.

Pour d’autres charges lourdes, y compris les armoires et les éléments hauts de cuisine, le guide complet pour fixer un meuble lourd sur du placo complète utilement cet article.

🆘 SOS chantier : comment corriger les erreurs fréquentes ?

L’étagère penche vers l’avant et le mur se fissure

La cause est presque toujours une vis du haut qui s’arrache lentement. La plaque s’effrite derrière la tête de vis et l’équerre bascule. Démontez, bouchez les trous avec un enduit de rebouchage armé de fibre, et reprenez les points dans un montant ou sur un tasseau.

La cheville tourne dans le vide

Le trou est trop grand ou la plaque est friable. Remplacez la fixation par une cheville à bascule plus large, ou décalez le point de 3 à 4 cm vers une zone saine de la plaque. Évitez de remplir le trou de colle : elle ne tient pas dans une plaque creuse.

La vis ne mord pas dans le montant

Soit la vis est trop courte, soit elle est tombée à côté du profil. Vérifiez que la longueur dépasse l’épaisseur de la plaque et de l’équerre d’au moins 15 mm. Reprenez un repérage avec un foret fin, puis un nouveau trou à 2 cm du précédent.

Ce type de défaut est quasi systématique quand l’étagère est posée au jugé, sans repérage préalable. Dix minutes passées avec un détecteur évitent un après-midi de reprise.
